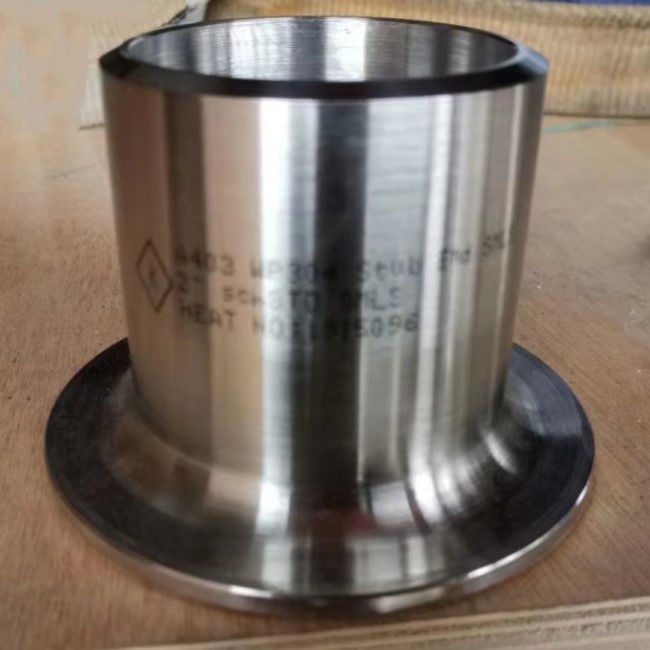

Soldadura a tope Stub End WP321 WP310S de las colocaciones inoxidables de la tubería de acero de ASTM A403

Soldadura a tope de acero inoxidable Stub End WP304/L WP310S WP316/L WP321 de ASTM A403

Soldadura a tope de acero inoxidable Stub End de ASTM A403

El extremo del trozo (junta de revestimiento) es una colocación que se utiliza para substituir los rebordes soldados con autógena cuando la ayuda de un reborde de respaldo giratorio se requiere. Y puede ser suministrado en la dimensión estándar y no estándar del ANSI que se utiliza para los tubos de comunicación de diverso diámetro.

Información de producto

Stub End Types

El extremo del trozo se ofrece en tres maneras diferentes, tipo A, B y C. Type A y el extremo del trozo de B son similares a las colocaciones forjadas, tales como codos y camisetas, y el tipo extremo del trozo de C se hace en tamaños modificados para requisitos particulares.

Tipo A

El tipo un extremo del trozo se utiliza para el reborde estándar de la junta de revestimiento. El grueso del revestimiento en el extremo del trozo es mayor o igual el grueso nominal de la pared del tubo. Además, el radio de la esquina externo del tipo A puede recibir el reborde de la junta de revestimiento. La esquina interior es cuadrada. El revestimiento tiene generalmente una cara serrada trabajada a máquina.

Tipo B

El tipo extremo del trozo de B se utiliza para el resbalón estándar en los rebordes como rebordes del revestimiento. El grueso del revestimiento en estos extremos cortos es mayor o igual el grueso nominal de la pared del tubo. También, el radio de la esquina externo del tipo B es bastante pequeño recibir el reborde del resbalón o que se puede utilizar como reborde de reserva. La esquina interna es cuadrada. El revestimiento tiene generalmente una cara serrada trabajada a máquina.

Tipo C

El tipo extremo del trozo de C se puede utilizar para el reborde estándar y el resbalón de la junta de revestimiento en el reborde. Se señala por medio de luces que deja un borde redondeado en el diámetro interior del revestimiento. En caso de necesidad, el radio se puede hacer cerrado a un cuadrado. El grueso del revestimiento es el 75% de la pared del tubo. El tipo C es muy corto bastante acomodar cualquier reborde de reserva. La junta de revestimiento en el tipo C es lisa, y no es máquina.

Los extremos del trozo se fabrican generalmente de dos maneras, tipos A y tipos B. Están disponibles en dos longitudes estándar, de largo (ANSI) o el modelo corto (MSS). El extremo del trozo Sch5s y 10s se ofrece generalmente en longitudes cortas, y las longitudes largas están disponibles en pedido especial. El extremo del trozo de Sch 40s se suministra en longitudes cortas o largas.

Composiciones químicas de los materiales

Las colocaciones inoxidables de la tubería de acero de ASTM A403 refieren al material de forjado y rodaron las colocaciones inoxidables austeníticas para los tubos de la presión. Los grados comunes son WP304/L, WP316/L. Pueden ser utilizados en muchos campos como dirigir la industria, las plantas etc de la conversión de energía

Nota:

Donde los puntos de suspensión (﹍) aparecen en la tabla, no hay requisito y el elemento necesita ser analizado para o ser divulgado

El método de análisis para el nitrógeno será una cuestión de acuerdo entre el comprador y el fabricante

Columbio 0.10-0.30%; Vanadio 0.10-0.30%.

Para las paredes de diámetro bajo o finas, o ambos, donde se requieren muchos pasos de dibujo, un máximo del carbono de 0,04% es necesario en los grados TP304L y TP316L. Los pequeños tubos del diámetro exterior se definen como esos menos los de 0.500in. (23.7m m) en diámetro exterior y tubos ligeros de la pared como ésos menos los de 0.049in. (1.24m m) en el grueso de pared medio

ASME B16.9 Stub End Dimensions (milímetros)
