Rebordes inoxidables de la tubería de acero
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | Cara plana de JIS SUS304 VF |
| Documento | Manual del producto PDF |

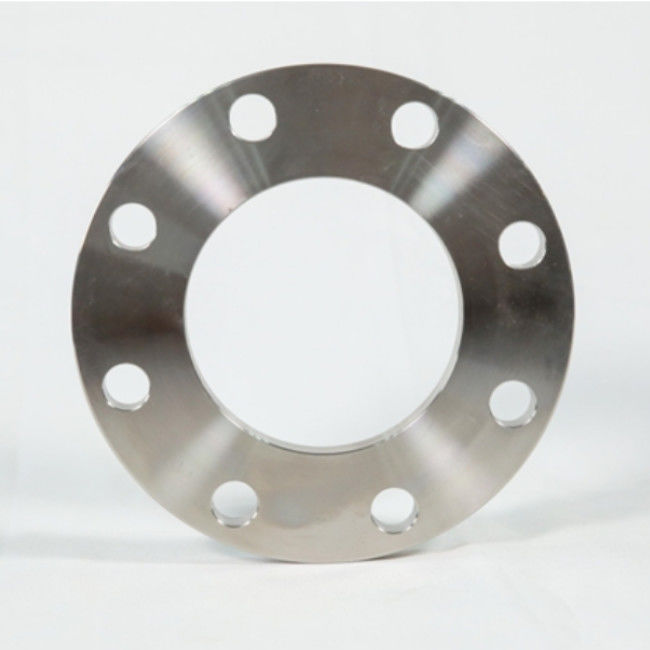

Reborde plano de acero inoxidable de la cara del vacío de JIS SUS304 (VF) (FF)
Material: SUS304 de acero inoxidable
El material SUS304 es un estándar japonés de JIS y el acero inoxidable más de uso general, conteniendo el Cr del 18% y el Ni del 8%. Puede mantener buenas fuerza y resistencia térmica en ambientes de la temperatura da alta temperatura y baja, y también tiene buena resistencia a la corrosión, soldabilidad, viabilidad fría y propiedades mecánicas en la atmósfera suave.
Composición química de acero inoxidable SUS304
| Estándar | Grado | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
Propiedades mecánicas de acero inoxidables SUS304
| Estándar | Grado |
Diámetro (d) (milímetro) |
Fuerza de producción (N/mm2) |
Resistencia a la tensión (N/mm2) |
Alargamiento (%) |
Dureza (HB) |
Dureza (Alto voltaje) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Cara plana del Tipo-FF de la cara
El reborde plano de la cara tiene una superficie de la junta en el mismo avión que la cara del anillo de perno. Los usos usando los rebordes planos de la cara son con frecuencia los en las cuales el reborde de acoplamiento o la colocación ensanchada se hace de un bastidor.
Información de producto
| Nombre de producto | Reborde plano de acero inoxidable de la cara del vacío de JIS SUS304 (VF) (FF) |
| Gama de tallas | 3/8" a 20" |
| Clase de la presión | 5K 10K 16K 20K 40K |
| Estándares | JISB2290 |
| Tipo de la cara | Cara plana (FF) |
| Materiales | SUS304 |
| Origen | China |
Dimensiones del reborde de JIS VF (milímetros)
|
Nominal del tubo Tamaño |
Reborde ningún | D | OD | Grueso | Agujeros de perno | Modelo del perno | ||
| T | C | NO. | H | |||||
| 10A | VF-10 | 17,3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | VF-20 | 27,2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | VF-25 | 34,0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | VF-40 | 48,6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | VF-50 | 60,5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | VF-65 | 76,3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | VF-80 | 89,1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | VF-100 | 114,3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | VF-125 | 139,8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | VF-150 | 165,2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | VF-200 | 216,3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | VF-250 | 267,4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | VF-300 | 318,5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | VF-350 | 355,6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | VF-400 | 406,4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | VF-450 | 457,2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | VF-500 | 508,0 | 625 | 22 | 585 | 16 | 19 | M16 |
