Colocaciones echadas de acero inoxidables
>
|
| Lugar de origen | China |
| Nombre de la marca | KASUGAI |
| Certificación | ISO-9001; PED; AD 2000 |
| Número de modelo | El ¼ de CF8 SP-114 CL150 1” echó el acoplamiento congregado roscado |
| Documento | Manual del producto PDF |

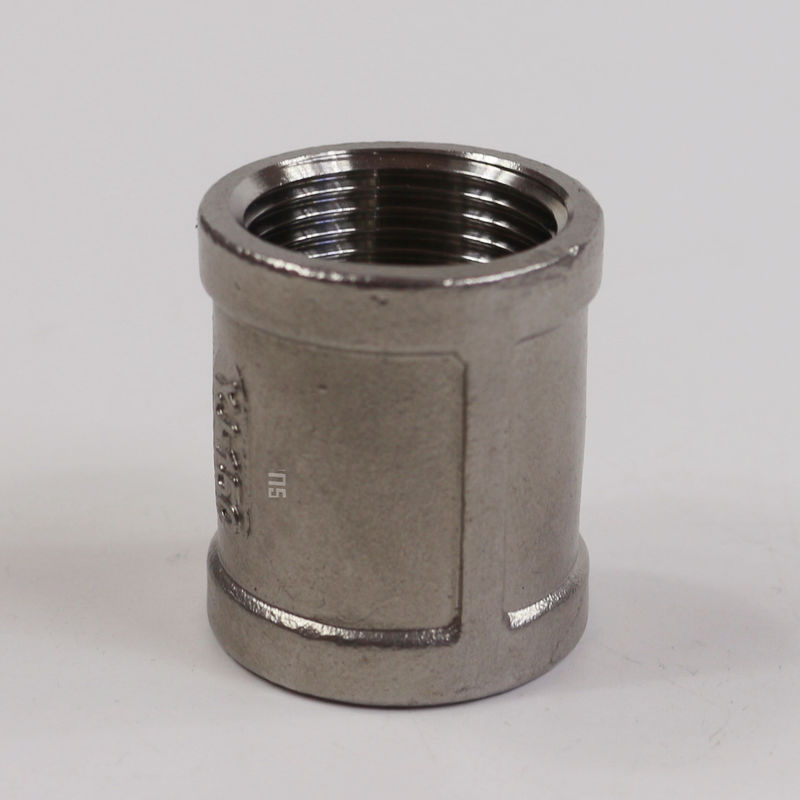

El ¼ de ASTM A351 CF8 MSS SP-114 CL150 1” echó el acoplamiento congregado roscado
Información de producto
| Nombre de producto | El ¼ de ASTM A351 CF8 MSS SP-114 CL150 1” echó el acoplamiento congregado roscado |
| Tipos del hilo | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Dimensiones | MSS SP-114 |
| Gama de tallas | 1 ¼” |
| Clase de la presión | Clase 150, 1000, 2000, 3000, 6000 y 9000 |
| Materiales | ASTM A351 CF8 |
ASTM A351 CF8 y CF8M
ASTM A351 CF8 y CF8M son acero inoxidable austenítico, exhiben buenas fuerza y ductilidad. CF8/CF8M se aplican extensamente en la bomba y la válvula, infante de marina, sustancia química que procesa, industria alimentaria, CF8 debe también ser aplicado en nuclear y industrias de defensa.
ASTM A351 CF8/CF8M Chemical Composition (%)
| Grado | C | Manganeso | Cr | MES | Ni | FE | Cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | Bal | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | Bal | 0.00-0.00 |
ASTM A351 CF8/CF8M Mechanical Properties
| Grado |
Resistencia a la tensión (ksi) |
Fuerza de producción (ksi) |
Alargamiento (%) |
Dureza (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
Dimensiones del acoplamiento roscado del molde de la clase 150 (recto y reduciendo tamaños) (en pulgadas)
| NPS | Longitud del hilo (b) (mínimo) | Anchura de la banda (mínima) | Grueso del metal (a) | Fuera del diámetro de la banda (c) (mínimo) | Longitud de los acoplamientos rectos (mínimos) | Longitud de los acoplamientos de reducción concéntricos (mínimos) |
| B | E | G | H | W | M | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 1,00 | — |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 1,00 | 1,00 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1,01 | 1,12 | 1,12 |
| ½ | 0,43 | 0,25 | 0,10 | 1,20 | 1,38 | 1,38 |
| ¾ | 0,50 | 0,27 | 0,12 | 1,46 | 1,50 | 1,50 |
| 1 | 0,58 | 0,30 | 0,13 | 1,77 | 1,62 | 1,62 |
| 1¼ | 0,67 | 0,34 | 0,14 | 2,15 | 2,00 | 2,00 |
| 1½ | 0,70 | 0,37 | 0,15 | 2,43 | 2,12 | 2,12 |
| 2 | 0,75 | 0,42 | 0,17 | 2,96 | 2,50 | 2,50 |
| ½ 2 | 0,92 | 0,48 | 0,21 | 3,31 | 2,87 | 3,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4,00 | 3,18 | 3,68 |
| 4 | 1,08 | 0,66 | 0,26 | 5,06 | 3,68 | 4,38 |
NOTA GENERAL: La reducción de acoplamientos puede ser tampoco campana o derecho. El diámetro exterior (h) de acoplamientos de reducción rectos corresponderá a la conexión de extremo más grande del tamaño de la colocación de reducción.
NOTAS:
(a) los modelos serán diseñados para producir los bastidores del grueso del metal dados en la tabla. El grueso del metal en ningún momento será menos del 90% de valores dados en la tabla.
(b) la longitud del hilo puede extender más allá de la anchura de la banda. Sin embargo, el (G) mínimo del grueso del metal se debe mantener en el extremo del hilo.
(c) los acoplamientos, los medios acoplamientos y los acoplamientos de la reducción pueden ser congregados o no-ser congregados.
(d) las costillas se permiten según la sección 9. Las líneas quebradas “externas” aplicables en los dibujos arriba indican donde se permiten las costillas.
