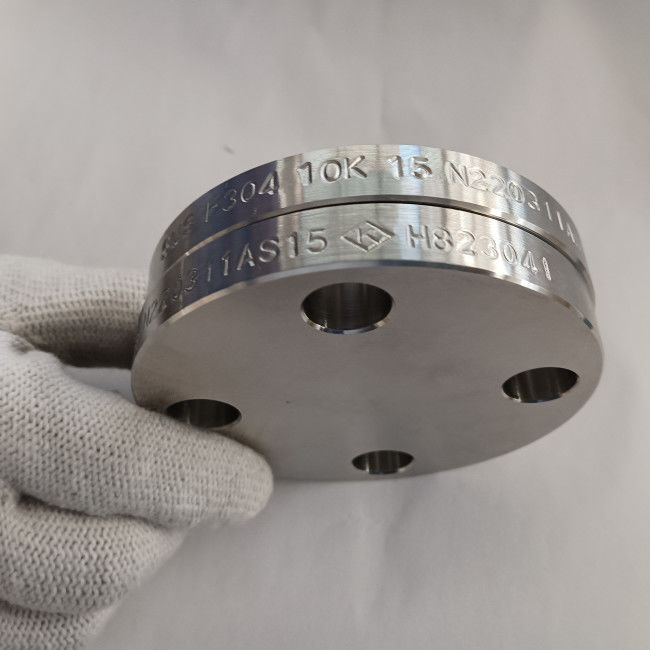

La tubería de acero inoxidable SUS304 ensancha cara llena ciega estándar de 10K BL-FF JIS
Reborde ciego de acero inoxidable de la cara llena del estándar de SUS304 10K BL-FF JIS
Información de producto
| Nombre de producto |
SUS
304 reborde ciego de acero inoxidable de la cara llena del estándar de 10K BL-FF JIS
|
| Gama de tallas |
3/8" a 60" |
| Clase de la presión |
10K (10kg/cm2) |
| Estándares |
JISB2220 |
| Tipo de la cara |
Cara llena del espacio en blanco de BLFF |
| Materiales |
SUS304 |
| Origen |
China |
| Uso |
Bombas, válvulas, y buques en la transformación de la fabricación y de los alimentos.
Conexiones de tubo en central depuradora industrial.
Cambiadores de calor y sistemas de calefacción de todos los tamaños.
Ayuda minera.
Sistemas eléctricos nucleares
|
Material: SUS304 de acero inoxidable
El material SUS304 es un estándar japonés de JIS y el acero inoxidable más de uso general, conteniendo el Cr del 18% y el Ni del 8%. Puede mantener buenas fuerza y resistencia térmica en ambientes de la temperatura da alta temperatura y baja, y también tiene buena resistencia a la corrosión, soldabilidad, viabilidad fría y propiedades mecánicas en la atmósfera suave.
Composición química de acero inoxidable SUS304
| Estándar |
Grado |
C≤ |
Si≤ |
Mn≤ |
P≤ |
S≤ |
Cr |
Ni |
| JIS G4303 |
SUS304 |
0,08 |
1,00 |
2,00 |
0,045 |
0,030 |
18-20 |
8-10.5 |
Propiedades mecánicas de acero inoxidables SUS304
| Estándar |
Grado |
Diámetro (d)
(milímetro)
|
Fuerza de producción
(N/mm2)
|
Resistencia a la tensión
(N/mm2)
|
Alargamiento
(%)
|
Dureza
(HB)
|
Dureza
(Alto voltaje)
|
| JIS G4303 |
SUS304 |
d≤180 |
≥205 |
≥520 |
40 |
≤187 |
≤200 |
Tipo de la cara: BLFF - reborde de la cara llena del espacio en blanco
BLFF es una designación del estándar de JIS, que igualan para cegar el reborde plano de la cara en estándar de ASME.
Un reborde ciego es una placa circular con un agujero de perno y una superficie sólida que se utilice para aislar una tubería o para crear el flujo del final. Se utilizan extensamente en el producto petroquímico, servicios públicos, ingeniería del tubo, y el agua trabaja industrias. El reborde ciego se coloca entre dos rebordes abiertos para prevenir flujo líquido vía una tubería.
El reborde ciego es típicamente esencial cuando el mantenimiento de la tubería o las reparaciones de empresa como el flujo en la tubería se debe cortar para el mantenimiento, con todo la válvula más cercana pueden ser kilómetros lejos del sitio de la reparación. Como consecuencia, la instalación de un reborde ciego en una tubería es lejos más rentable.
El reborde plano de la cara tiene una superficie de la junta en el mismo avión que la cara del anillo de perno. Los usos usando los rebordes planos de la cara son con frecuencia los en las cuales el reborde de acoplamiento o la colocación ensanchada se hace de un bastidor.
Dimensiones del reborde 10K (10kg/cm2) de JIS (milímetros)
| Tamaño nominal |
Grueso del reborde |
Diámetro del pequeño lado del diámetro del eje |
Diámetro del lado grande del diámetro del eje |
Forma cónica del eje |
Longitud total del reborde |
El chaflanar (20) |
Radio del prendedero |
Dimensiones sustitutivas de WN (21) |
| t |
t |
a |
a |
b |
b (19) |
x |
x |
T |
T |
c |
r |
r (2) |
t |
x |
|
A excepción del BL |
BL |
SOH, INTERRUPTOR, LJ, TR |
WN |
SOH, INTERRUPTOR, LJ, TR |
WN, LAS TIC |
WN |
LAS TIC |
SOH, INTERRUPTOR, LJ, TR |
WN |
LJ |
SOH, INTERRUPTOR, LJ, TR |
WN, LAS TIC |
WN |
| 10 |
12 |
12 |
23 |
17,3 |
26 |
28 |
1,25 |
1,25 |
16 |
29 |
— |
4 |
4 |
— |
— |
| 15 |
12 |
12 |
27 |
21,7 |
30 |
33 |
1,25 |
1,25 |
16 |
31 |
3 |
4 |
4 |
— |
— |
| 20 |
14 |
14 |
33 |
27,2 |
36 |
38 |
1,25 |
1,25 |
20 |
32 |
3 |
4 |
4 |
— |
— |
| 25 |
14 |
14 |
41 |
34,0 |
44 |
47 |
1,25 |
1,25 |
20 |
36 |
3 |
4 |
4 |
— |
— |
| 32 |
16 |
16 |
50 |
42,7 |
53 |
56 |
1,25 |
1,25 |
22 |
38 |
4 |
4 |
4 |
— |
— |
| 40 |
16 |
16 |
56 |
48,6 |
60 |
62 |
1,25 |
1,25 |
24 |
38 |
4 |
4 |
4 |
— |
— |
| 50 |
16 |
16 |
69 |
60,5 |
73 |
75 |
1,25 |
1,25 |
24 |
40 |
4 |
4 |
4 |
— |
— |
| 65 |
18 |
18 |
86 |
76,3 |
91 |
92 |
1,25 |
1,25 |
27 |
44 |
5 |
4 |
4 |
— |
— |
| 80 |
18 |
18 |
99 |
89,1 |
105 |
105 |
1,25 |
1,25 |
30 |
45 |
5 |
4 |
5 |
— |
— |
| 90 |
18 |
18 |
— |
101,6 |
— |
117 |
1,25 |
1,25 |
— |
45 |
5 |
— |
5 |
— |
— |
| 100 |
18 |
18 |
127 |
114,3 |
130 |
130 |
1,25 |
1,25 |
36 |
45 |
5 |
4 |
5 |
— |
— |
| 125 |
20 |
20 |
154 |
139,8 |
161 |
156 |
1,25 |
1,25 |
40 |
47 |
6 |
4 |
5 |
— |
— |
| 150 |
22 |
22 |
182 |
165,2 |
189 |
184 |
1,25 |
1,25 |
40 |
53 |
6 |
4 |
5 |
— |
— |
| 175 |
22 |
22 |
— |
190,7 |
— |
210 |
1,25 |
1,25 |
— |
55 |
— |
— |
5 |
— |
— |
| 200 |
22 |
22 |
— |
216,3 |
— |
238 |
1,25 |
1,25 |
— |
58 |
6 |
— |
5 |
— |
— |
| 225 |
22 |
22 |
— |
241,8 |
— |
261 |
1,25 |
1,25 |
— |
58 |
— |
— |
5 |
— |
— |
| 250 |
24 |
24 |
288 |
267,4 |
292 |
292 |
1,25 |
1,25 |
36 |
65 |
6 |
6 |
6 |
— |
— |
| 300 |
24 |
24 |
340 |
318,5 |
346 |
345 |
1,25 |
1,25 |
38 |
68 |
9 |
6 |
6 |
— |
— |
| 350 |
26 |
26 |
380 |
355,6 |
386 |
388 |
1,25 |
1,25 |
42 |
79 |
9 |
6 |
6 |
— |
— |
| 400 |
28 |
28 |
436 |
406,4 |
442 |
442 |
1,25 |
1,25 |
44 |
85 |
9 |
6 |
6 |
— |
— |
| 450 |
30 |
30 |
496 |
457,2 |
502 |
495 |
1,25 |
1,25 |
48 |
90 |
9 |
6 |
6 |
— |
— |
| 500 |
30 |
30 |
548 |
508,0 |
554 |
546 |
1,5 |
1,5 |
48 |
99 |
9 |
6 |
6 |
40 |
1,25 |
| 550 |
32 |
34 |
604 |
558,8 |
610 |
597 |
1,75 |
1,75 |
52 |
111 |
9 |
6 |
6 |
42 |
1,5 |
| 600 |
32 |
36 |
656 |
609,6 |
662 |
648 |
1,75 |
1,75 |
52 |
112 |
9 |
6 |
6 |
42 |
1,5 |
| 650 |
34 |
38 |
706 |
660,4 |
712 |
700 |
1,75 |
1,75 |
56 |
116 |
— |
6 |
6 |
44 |
1,5 |
| 700 |
34 |
40 |
762 |
711,2 |
770 |
754 |
2 |
2 |
58 |
132 |
— |
6 |
6 |
56 |
1,5 |
| 750 |
36 |
44 |
816 |
762,0 |
824 |
807 |
2 |
2 |
62 |
139 |
— |
6 |
6 |
60 |
1,5 |
| 800 |
36 |
46 |
868 |
812,8 |
876 |
858 |
2 |
2 |
64 |
139 |
— |
6 |
6 |
60 |
1,5 |
| 850 |
36 |
48 |
920 |
863,6 |
928 |
908 |
2 |
2 |
66 |
139 |
— |
6 |
6 |
60 |
1,5 |
| 900 |
38 |
50 |
971 |
914,4 |
979 |
959 |
2 |
2 |
70 |
140 |
— |
6 |
6 |
62 |
1,5 |
| 1000 |
40 |
56 |
1073 |
1016,0 |
1081 |
1065 |
2 |
2 |
74 |
151 |
— |
6 |
6 |
66 |
1,5 |
| 1100 |
42 |
62 |
1175 |
1117,6 |
1185 |
1174 |
2 |
2 |
95 |
170 |
— |
8 |
10 |
72 |
1,5 |
| 1200 |
44 |
66 |
1278 |
1219,2 |
1290 |
1281 |
2 |
2 |
101 |
182 |
— |
8 |
10 |
76 |
1,5 |
| 1350 |
48 |
74 |
1432 |
1371,6 |
1450 |
1438 |
2 |
2 |
110 |
200 |
— |
8 |
10 |
82 |
1,5 |
| 1500 |
50 |
82 |
1585 |
1524,0 |
1605 |
1598 |
2 |
2 |
123 |
218 |
— |
8 |
12 |
88 |
1,5 |
