Rebordes inoxidables de la tubería de acero
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | JIS SUS304 VF FF |
| Documento | Manual del producto PDF |

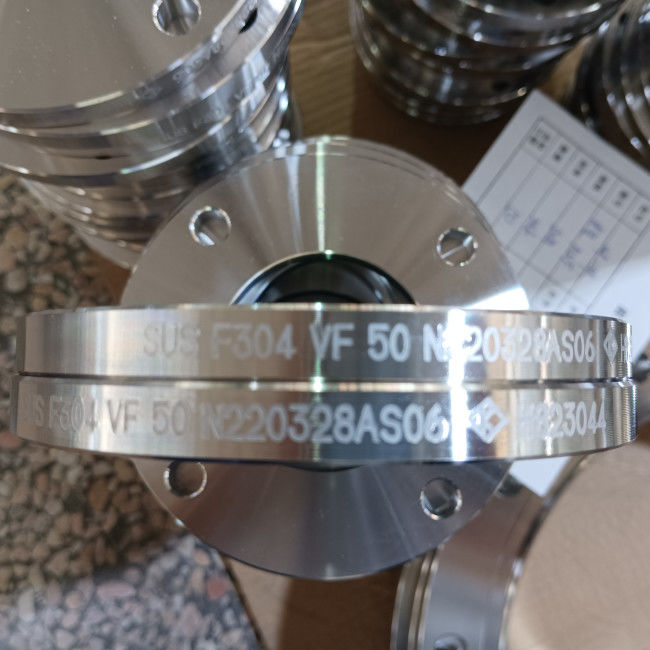

Reborde de acero inoxidable estándar de la cara llena del vacío de JIS SUS304 VF FF JIS
Información de producto
| Nombre de producto | Reborde de acero inoxidable estándar de la cara llena del vacío de JIS SUS304 VF FF JIS |
| Gama de tallas | 3/8" a 20" |
| Clase de la presión | 5K 10K 16K 20K 40K |
| Estándares | JISB2290 |
| Tipo de la cara | Cara llena (FF) |
| Materiales | SUS304 |
| Origen | China |
Material: SUS304 de acero inoxidable
El material SUS304 es un estándar japonés de JIS y el acero inoxidable más de uso general, conteniendo el Cr del 18% y el Ni del 8%. Puede mantener buenas fuerza y resistencia térmica en ambientes de la temperatura da alta temperatura y baja, y también tiene buena resistencia a la corrosión, soldabilidad, viabilidad fría y propiedades mecánicas en la atmósfera suave.
Composición química de acero inoxidable SUS304
| Estándar | Grado | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
Propiedades mecánicas de acero inoxidables SUS304
| Estándar | Grado |
Diámetro (d) (milímetro) |
Fuerza de producción (N/mm2) |
Resistencia a la tensión (N/mm2) |
Alargamiento (%) |
Dureza (HB) |
Dureza (Alto voltaje) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Dimensiones del reborde de JIS VF (milímetros)
|
Tamaño nominal del tubo |
Reborde ningún | D | OD | Grueso | Agujeros de perno | Modelo del perno | ||
| T | C | NO. | H | |||||
| 10A | VF-10 | 17,3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | VF-20 | 27,2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | VF-25 | 34,0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | VF-40 | 48,6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | VF-50 | 60,5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | VF-65 | 76,3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | VF-80 | 89,1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | VF-100 | 114,3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | VF-125 | 139,8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | VF-150 | 165,2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | VF-200 | 216,3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | VF-250 | 267,4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | VF-300 | 318,5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | VF-350 | 355,6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | VF-400 | 406,4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | VF-450 | 457,2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | VF-500 | 508,0 | 625 | 22 | 585 | 16 | 19 | M16 |
Cara llena del Tipo-FF de la cara
Igual FF-lleno de la cara en el estándar de JIS estructural igual a la cara plana en estándar de ASTM. El reborde plano de la cara tiene una superficie de la junta en el mismo avión que la cara del anillo de perno. Los usos usando los rebordes planos de la cara son con frecuencia los en las cuales el reborde de acoplamiento o la colocación ensanchada se hace de un bastidor.
Clasificación estándar de JIS de la cara de la junta y de la designación
| Clasificación de la cara de la junta | Designación | Figura | ||
| Cara llena | FF | |
||
| Cara aumentada | RF | |
||
| Cara hembra-varón | Asiento masculino | Frecuencia intermedia | MF-M | |
| Asiento femenino | MF-F | |
||
| Lengua y surco | Lengua | TG | TG-T | |
| Surco | TG-G | |
||
