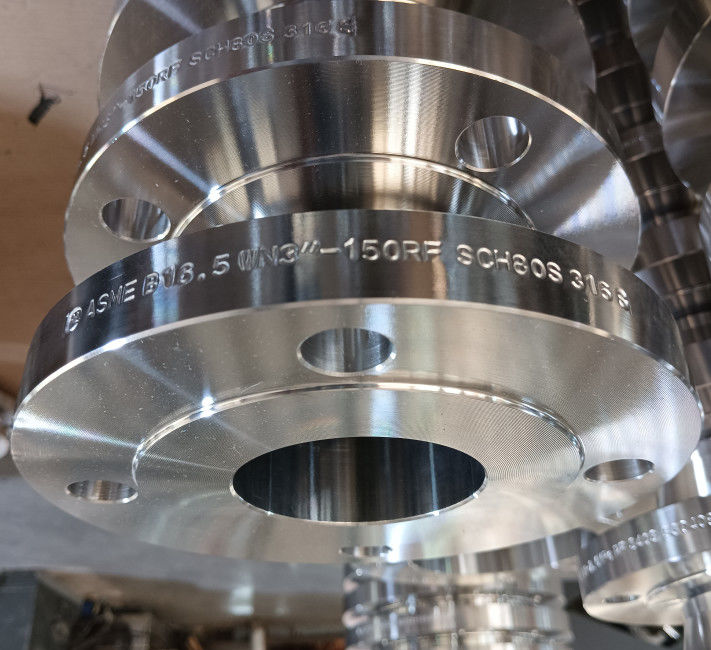

Rebordes inoxidables de la tubería de acero
>
|
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | ANSI B16.5 WN RF CL150 DE ASTM A182 F316/L |
| Documento | Manual del producto PDF |
Las medidas de seguridad se aplicarán a las instalaciones de acero inoxidable de las que se trate.
Información sobre el producto
| Nombre del producto | Las medidas de seguridad se aplicarán a las instalaciones de acero inoxidable de las que se trate. |
| Rango de tamaño | 1/2 a 24 |
| Clase de presión | Clase 150 |
| Las normas | Las condiciones de ensayo de los materiales de ensayo de los productos de ensayo de los productos de ensayo |
| Tipo de cara | Cuello de soldadura WNRF Cara levantada |
| Especificación | ANSI B16 y otras fuentes.5 |
Materiales: ASTM A182 F316/F316L
Las bridas de acero inoxidable 316 / 316L tienen una mayor resistencia a la corrosión de las fosas en ambientes de cloruro debido a la adición de molibdeno.De acuerdo con la norma ASME B16.5 y ASME B16.47, las bridas SS 316/ 316L pueden fabricarse a partir de piezas forjadas de las calificaciones ASTM A182 F316 o F316L, fundidas de las calificaciones ASTM A351 CF8M o CF3M y placas de las calificaciones ASTM A240 316 o 316L.
Las bridas SS 316/ 316L se pueden suministrar en diversos tipos, como cuello de soldadura, deslizamiento, ciego, soldadura de enchufe, articulación de regazo, roscado y reducción, etc. Las bridas de ASME B16.5 puede suministrarse en tamaños de 1/2" a 24" en la clase 150, 300, 400, 600, 900, 1500, 2500. Las bridas de la serie A ASME B16.47 se pueden suministrar en tamaños de 26" a 60" en la clase 150, 300, 400, 600, 900; mientras que las bridas de ASME B16.La serie B 47 puede ofrecerse en tamaños de 26" a 60" en la clase 75, 150, 300, 400, 600, 900
Compuesto químico (%)
| Grado | C, máximo | Mn, máximo | P, máximo | S, máximo | Sí, al máximo. | ¿ Qué? | Crónica | ¿ Qué pasa? | N, máximo |
| F316: el nombre de la empresa | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 ~ 14.0 | 16.0 ~ 18.0 | 2.00 ~ 3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 ~ 15.0 | 16.0 ~ 18.0 | 2.00 ~ 3.00 | 0.10 |
Las propiedades mecánicas de la norma ASTM A182 F316/F316L
| Grado |
Resistencia a la tracción, min (MPa) |
Fuerza de rendimiento, min (MPa) |
Elongación en 2 pulgadas, min (%) |
Reducción de la superficie, min (%) |
| F316: el nombre de la empresa | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Tipo de brida:Flanca de cuello de soldadura (WN)
Una brida de cuello de soldadura, también llamada brida de cubo cónico o brida de cubo alto, es un tipo de brida que puede reubicar la tensión en las tuberías,asegurando una disminución de la concentración de alto esfuerzo en la parte inferior de la bridaExisten dos diseños de bridas de cuello de soldadura: el primer tipo se utiliza con tuberías, mientras que el segundo tipo, más largo, no se puede utilizar con tuberías, sino con una planta de proceso.La brida del cuello de la soldadura consta de un accesorio redondo que se extiende más allá del borde de la circunferenciaEstas bridas, normalmente fabricadas a partir de la forja, en realidad se soldan a las tuberías.
Tipo de cara: cara levantada (RF)
La brida de cara elevada es el tipo más común utilizado en aplicaciones de plantas de proceso y es fácil de identificar.Se conoce como una cara elevada porque las superficies de la junta se levantan por encima de la cara del círculo de tornilloEste tipo de cara permite el uso de una amplia combinación de diseños de juntas, incluidos los tipos de láminas de anillo plano y los compuestos metálicos como las heridas en espiral y los tipos de doble chaqueta.
El propósito de una brida de RF es concentrar más presión en un área de junta más pequeña y aumentar así la capacidad de contención de presión de la unión.5 definidoLa presión nominal de la brida determina la altura de la cara levantada.
ANSI B16.5 Dimensiones de las bridas - Clase 150 (mm)
| Tamaño nominal | Fuera de Dia. | El grosor | Duración a través del eje | Dia. del centro | El rostro levantado Dia. | Radius de la perforación en la esquina | Profundidad del enchufe | El contador de perforación | Duración del hilo | Agujeros de pernos | |||||
| WN |
Así que - ¿Qué quieres decir? En el caso de las |
- ¿ Por qué? | - ¿ Por qué? | - ¿Qué quieres decir? | En el caso de las | El círculo del rayo. | - No, no lo sé. | - ¿Qué es eso? | |||||||
| A. No | B. El trabajo | ¿ Qué? | t | Y1 | Y2 | Y3 | X. | R | r1 | D | B4 | - ¿ Qué? | C. Las | H. | |
| 15 | 1/2 | 89 | 11.2 | 47.8 | 16 | 30.0 | 35.1 | 3 | 10 | En el caso de las filamentas con un diámetro superior a 45 mm, el diámetro máximo de las filamentaso | 16 | 60.5 | 4 | 16 | |
| 20 | 3 / 4 | 99 | 12.7 | 52.3 | 16 | 38.0 | 42.9 | 3 | 11 | 16 | 69.8 | 4 | 16 | ||
| 25 | 1 | 108 | 14.3 | 55.6 | 18 | 49.5 | 50.8 | 3 | 13 | 18 | 79.2 | 4 | 16 | ||
| 32 | 1 y 4 | 117 | 15.8 | 57.2 | 21 | 58.5 | 63.5 | 5 | 14 | 21 | 88.9 | 4 | 16 | ||
| 40 | 1 y 2 | 127 | 17.6 | 62.0 | 22 | 65.0 | 73.2 | 6 | 16 | 22 | 98.6 | 4 | 16 | ||
| 50 | 2 | 152 | 19.1 | 63.5 | 25 | 77.5 | 91.9 | 8 | 18 | 25 | 120.6 | 4 | 19 | ||
| 65 | 2/21 | 178 | 22.4 | 69.8 | 28 | 90.5 | 104.6 | 8 | 19 | 28 | 139.7 | 4 | 19 | ||
| 80 | 3 | 190 | 23.9 | 69.8 | 30 | 108 | 127.0 | 10 | 21 | 30 | 152.4 | 4 | 19 | ||
| 90 | 3-1/2 | 216 | 23.9 | 71.4 | 32 | 122 | 139.7 | 10 | 32 | 177.8 | 8 | 19 | |||
| 100 | 4 | 229 | 23.9 | 76.2 | 33 | 135 | 157.2 | 11 | 33 | 190.5 | 8 | 19 | |||
| 125 | 5 | 254 | 23.9 | 88.9 | 37 | 164 | 185.7 | 11 | 37 | 215.9 | 8 | 22 | |||
| 150 | 6 | 279 | 25.4 | 88.9 | 40 | 192 | 215.9 | 13 | 40 | 241.3 | 8 | 22 | |||
| 200 | 8 | 343 | 28.5 | 101.6 | 44 | 246 | 269.7 | 13 | 44.4 | 298.4 | 8 | 22 | |||
| 250 | 10 | 406 | 30.3 | 101.6 | 49 | 305 | 323.8 | 13 | 49.3 | 362.0 | 12 | 22 | |||
| 300 | 12 | 483 | 31.8 | 114.3 | 56 | 365 | 381.0 | 13 | 55.6 | 431.8 | 12 | 26 | |||
| 350 | 14 | 535 | 35.1 | 127.0 | 57 | 79 | 400 | 412.8 | 13 | 57.2 | 476.2 | 12 | 29 | ||
| 400 | 16 | 595 | 36.6 | 127.0 | 64 | 87 | 457 | 469.9 | 13 | 63.5 | 539.8 | 16 | 29 | ||
| 450 | 18 | 635 | 39.7 | 139.7 | 68 | 97 | 505 | 533.4 | 13 | 68.3 | 577.8 | 18 | 32 | ||
| 500 | 20 | 700 | 43.0 | 144.5 | 73 | 103 | 559 | 584.2 | 13 | 73.2 | 635.0 | 20 | 32 | ||
| 600 | 24 | 815 | 47.8 | 152.4 | 83 | 111 | 663 | 692.2 | 13 | 82.6 | 749.3 | 20 | 35 | ||
| Tamaño nominal | Dimensiones de las bridas de las articulaciones de los anillos | Peso (kg) | |||||||||||
| Número de ranura | Porción elevada | Es el Pitch Dia. | Profundidad | Ancho | Radius en el fondo |
WN Sch 40 |
Así que | BL |
- ¿Qué quieres decir? Sch 40 |
- ¿ Por qué? | En el caso de las | ||
| A. No | B. El trabajo | - ¿ Qué? | P | - ¿ Por qué? | F: el precio | r2 | |||||||
| 15 | 1/2 | 0.57 | 0.41 | 0.43 | 0.42 | 0.46 | 0.42 | ||||||
| 20 | 3 / 4 | 0.73 | 0.59 | 0.64 | 0.60 | 0.65 | 0.60 | ||||||
| 25 | 1 | R15: el valor de las emisiones | 63.5 | 47.62 | 6.35 | 8.74 | 0.8 | 1.03 | 0.79 | 0.87 | 0.81 | 0.86 | 0.82 |
| 32 | 1 y 4 | R17 y R17 | 73.5 | 57.16 | 6.35 | 8.74 | 0.8 | 1.33 | 1.03 | 1.16 | 1.05 | 1.10 | 1.07 |
| 40 | 1 y 2 | R19 | 83.0 | 65.07 | 6.35 | 8.74 | 0.8 | 1.76 | 1.36 | 1.58 | 1.38 | 1.43 | 1.41 |
| 50 | 2 | R22: No se puede utilizar. | 102 | 82.55 | 6.35 | 8.74 | 0.8 | 2.61 | 2.10 | 2.47 | 2.14 | 2.20 | 2.18 |
| 65 | 2/21 | R25, R25, R25, R25, R25, R25, R25, R25, R25, R25, R25, R25, R25, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R26, R27, R27, R27, R27, R27, R27, R27, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, R28, | 122 | 101.60 | 6.35 | 8.74 | 0.8 | 4.08 | 3.25 | 4.00 | 3.34 | 3.40 | 3.38 |
| 80 | 3 | R29: No se puede utilizar | 134 | 114.30 | 6.35 | 8.74 | 0.8 | 4.93 | 3.87 | 4.95 | 3.99 | 4.00 | 4.05 |
| 90 | 3-1/2 | R33: No se puede utilizar | 154 | 131.78 | 6.35 | 8.74 | 0.8 | 6.12 | 4.89 | 6.42 | 5.06 | 5.10 | |
| 100 | 4 | R36: No se puede utilizar. | 172 | 149.22 | 6.35 | 8.74 | 0.8 | 6.96 | 5.38 | 7.09 | 5.55 | 5.63 | |
| 125 | 5 | R40: el valor de las emisiones | 194 | 171.45 | 6.35 | 8.74 | 0.8 | 8.83 | 6.29 | 8.72 | 6.43 | 6.68 | |
| 150 | 6 | R43, en el caso de los productos | 219 | 193.68 | 6.35 | 8.74 | 0.8 | 10.9 | 7.77 | 11.4 | 7.89 | 8.27 | |
| 200 | 8 | R48: No se puede utilizar. | 274 | 247.65 | 6.35 | 8.74 | 0.8 | 17.9 | 12.4 | 19.6 | 12.6 | 12.6 | |
| 250 | 10 | R52 y R52: | 331 | 304.80 | 6.35 | 8.74 | 0.8 | 25.0 | 17.6 | 29.1 | 17.8 | 17.6 | |
| 300 | 12 | R56: No se puede utilizar. | 407 | 381.00 | 6.35 | 8.74 | 0.8 | 38.7 | 27.7 | 43.8 | 28.1 | 27.8 | |
| 350 | 14 | R59: el producto | 426 | 396.88 | 6.35 | 8.74 | 0.8 | 51 | 35.3 | 59 | 47.6 | 35.2 | |
| 400 | 16 | R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, R64, | 483 | 454.02 | 6.35 | 8.74 | 0.8 | 64 | 44.9 | 77 | 63.5 | 45.3 | |
| 450 | 18 | R68: No se puede utilizar. | 547 | 517.52 | 6.35 | 8.74 | 0.8 | 75 | 49.3 | 94 | 72.6 | 49.7 | |
| 500 | 20 | R72 No se puede utilizar | 597 | 558.80 | 6.35 | 8.74 | 0.8 | 94 | 63 | 123 | 88.5 | 63.5 | |
| 600 | 24 | R76 | 712 | 673.10 | 6.35 | 8.74 | 0.8 | 133 | 89 | 188 | 124.7 | 90.5 | |
