tubería de acero inoxidable soldada con autógena
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Certificación | ISO PED AD2000 |
| Número de modelo | Tubería de acero inoxidable ASTM A312 TP304/L ASME B36.19MWLD |
| Documento | Manual del producto PDF |

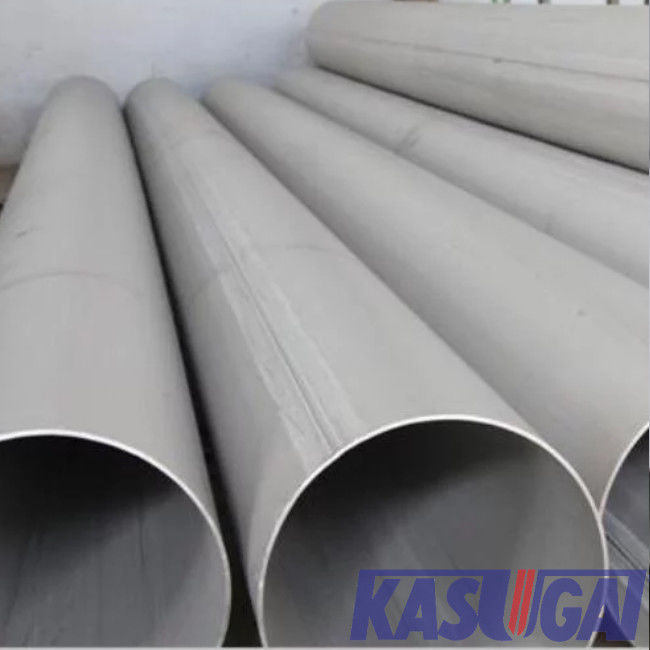

Tubo de ASTM A312 TP304/L ASME B36.19M Welded Stainless Steel
Especificaciones: ASME B36.19 está para la tubería resistente a la corrosión, señalado categóricamente como inoxidable, se basa en la misma tubería de acero labrada de los principios que formaron el fondo para el desarrollo de ANSI/ASME B36.10M, soldada con autógena e inconsútil, y la referencia se hace a esta fuente de información
Información de producto
| Nombre de producto | Tubo de ASTM A312 TP304/L ASME B36.19M Welded Stainless Steel |
| Gama de tallas | 1/8" a 30" |
| Estándares | ASTM A312 TP304/L |
| Grueso de pared | De acuerdo con ASME B36.19M |
| Longitud | 6,096 m (′ 20), 12,19 m (′ 40), 6 m, y 12 m, modificados para requisitos particulares |
| Proceso del final | Extremos llanos, extremos biselados, extremos roscados |
| Inspección y prueba | Examen visual, inspección dimensional, análisis químico de PMI, prueba extensible, aplanando la prueba de la prueba, de la prueba de la curva, de la prueba de la corriente de Foucault, el por corrosión, examen radiográfico (para los tubos soldados con autógena), prueba de corrosión intergranular (a petición). |
Estándares y materiales: ASTM A312 TP304/L
ASTM A312 cubre inconsútil, la recto-costura soldó con autógena, y se permite el frío trabajó pesadamente la tubería de acero inoxidable soldada con autógena, cuando un diámetro más grande soldó con autógena los tubos, soldando con autógena dos secciones longitudinales
304L es 304 con poco carbono acero inoxidable austenítico, contenido de carbono que no excede de 0,035%, resistencia a la corrosión excelente adecuada a una amplia gama de usos, en Europa, acero equivalente es 1,4307.
Composiciones químicas de ASTM A312 TP304/L (%)
| Grado | C | Si | Manganeso | Cr | Ni | MES | S | P |
| TP304 | 0,08 | 1,0 | 2,00 | 18,0 – 20,0 | 8,0 – 11,0 | – | 0,03 | 0.045 |
| TP304L | 0.035 | 1,0 | 2,00 | 18,0 – 20,0 | 8,0 – 13,0 | – | 0,03 | 0.045 |
Propiedades mecánicas de ASTM A312
| Grado | UNS | Resistencia a la tensión Minuto, Ksi [MPa] |
Fuerza de producción Minuto, Ksi [MPa] |
| TP304 | S30400 | 75 [515] | 30 [205] |
| TP304L | S30403 | 70 [485] | 25 [170] |
Dimensiones de ASME/ANSI B36.19M Welded y tubería de acero labrada inconsútil (milímetros)
|
NPS (pulgadas) |
Fuera del diámetro. (milímetro) |
Grueso de pared nominal (milímetros) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10,3 | --- | 1,24 | 1,73 | 2,41 |
| 1/4 | 13,7 | --- | 1,65 | 2,24 | 3,02 |
| 3/8 | 17,1 | --- | 1,65 | 2,31 | 3,20 |
| el 1/2 | 21,3 | 1,65 | 2,11 | 2,77 | 3,73 |
| 3/4 | 26,7 | 1,65 | 2,11 | 2,87 | 3,91 |
| 1 | 33,4 | 1,65 | 2,77 | 3,38 | 4,55 |
| 1 ¼ | 42,2 | 1,65 | 2,77 | 3,56 | 4,85 |
| 1 ½ | 48,3 | 1,65 | 2,77 | 3,68 | 5,08 |
| 2 | 60,3 | 1,65 | 2,77 | 3,91 | 5,54 |
| ½ 2 | 73 | 2,11 | 3,05 | 5,16 | 7,01 |
| 3 | 88,9 | 2,11 | 3,05 | 5,49 | 7,62 |
| ½ 3 | 101,6 | 2,11 | 3,05 | 5,74 | 8,08 |
| 4 | 114,3 | 2,11 | 3,05 | 6,02 | 8,56 |
| 5 | 141,3 | 2,77 | 3,4 | 6,55 | 9,53 |
| 6 | 168,3 | 2,77 | 3,4 | 7,11 | 10,97 |
| 8 | 219,1 | 2,77 | 3,76 | 8,18 | 12,70 |
| 10 | 273,1 | 3,40 | 4,19 | 9,27 | 12.70(2) |
| 12 | 323,9 | 3,96 | 4,57 | 9.53(2) | 12.70(2) |
| 14 | 355,6 | 3,96 | 4.78(2) | … | … |
| 16 | 406,4 | 4,19 | 4.78(2) | … | … |
| 18 | 457,2 | 4,19 | 4.78(2) | … | … |
| 20 | 508 | 4,78 | 5.54(2) | … | … |
| 22 | 558,8 | 4,78 | 5.54(2) | … | … |
| 24 | 660,4 | 5,54 | 6,35 | … | … |
| 30 | 762 | 6,35 | 7,92 | … | … |
Notas:
(1) programe 5S y los gruesos de pared 10S no permiten roscar de acuerdo con ANSI/ASME B1.20.1
(2) estas dimensiones no se ajustan a ANSI/ASME B36.1M
ASME B36.19M Nominal Weight de la tubería de acero, extremos llanos (kg/m)
|
NPS (pulgadas) |
Fuera del diámetro. (milímetro) |
Peso de la tubería de acero, extremos llanos (kg/m) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10,3 | --- | 0,28 | 0,37 | 0,47 |
| 1/4 | 13,7 | --- | 0,49 | 0,63 | 0,80 |
| 3/8 | 17,1 | --- | 0,63 | 0,84 | 1,10 |
| el 1/2 | 21,3 | 0,80 | 1,00 | 1,27 | 1,62 |
| 3/4 | 26,7 | 1,03 | 1,28 | 1,69 | 2,20 |
| 1 | 33,4 | 1,30 | 2,09 | 2,50 | 3,24 |
| 1 ¼ | 42,2 | 1,65 | 2,70 | 3,39 | 4,47 |
| 1 ½ | 48,3 | 1,91 | 3,11 | 4,05 | 5,41 |
| 2 | 60,3 | 2,40 | 3,93 | 5,44 | 7,48 |
| ½ 2 | 73 | 3,69 | 5,26 | 8,63 | 11,41 |
| 3 | 88,9 | 4,51 | 6,45 | 11,29 | 15,27 |
| ½ 3 | 101,6 | 5,18 | 7,40 | 13,57 | 18,63 |
| 4 | 114,3 | 5,84 | 8,36 | 16,07 | 22,32 |
| 5 | 141,3 | 9,47 | 11,57 | 21,77 | 30,97 |
| 6 | 168,3 | 11,32 | 13,84 | 28,26 | 42,56 |
| 8 | 219,1 | 14,79 | 19,96 | 42,65 | 64,64 |
| 10 | 273,1 | 22,63 | 27,78 | 60,31 | 96,01 |
| 12 | 323,9 | 31,25 | 36,00 | 73,88 | 132,08 |
| 14 | 355,6 | 34,36 | 41,30 | … | … |
| 16 | 406,4 | 41,56 | 47,29 | … | … |
| 18 | 457,2 | 46,81 | 53,26 | … | … |
| 20 | 508 | 59,25 | 68,61 | … | … |
| 22 | 558,8 | 65,24 | 75,53 | … | … |
| 24 | 660,4 | 82,47 | 94,45 | … | … |
| 30 | 762 | 118,31 | 147,36 | … | … |
