Colocación del acero de aleación
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Certificación | ASTM A420 WPL6 B16.9 BW BW Straight Tee |
| Número de modelo | Camiseta recta de soldadura a tope de acero de baja aleación ASTM A420 WPL6 B16.9 BW |
| Documento | Manual del producto PDF |

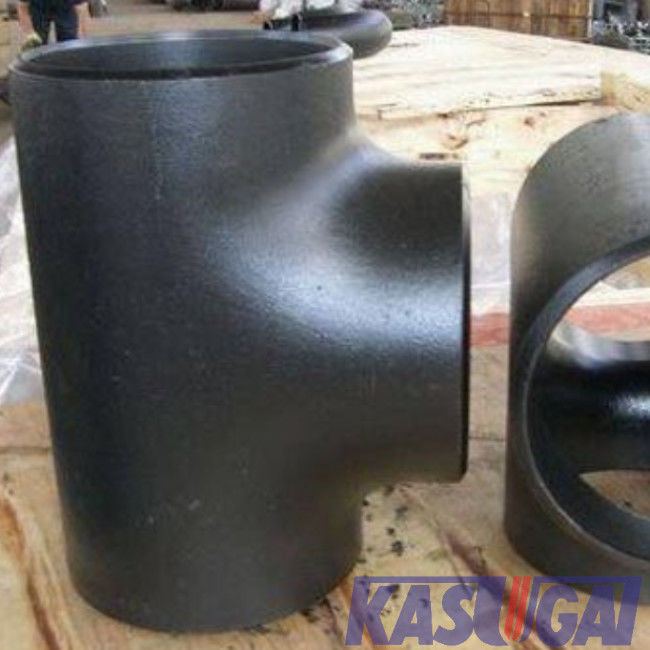

Camiseta recta de acero poco aleada de la soldadura a tope de ASTM A420 WPL6 B16.9 BW
Información de producto
| Nombre de producto | Camiseta igual del acero de carbono de ASTM A234 WPB B16.9 |
| Gama de tallas | el 1/2” a 48" |
| Grueso de pared | Sch20S a Sch80S |
| Estándares | ASTM A420 |
| Grado | WPL6 |
| Estándares de fabricación | ASME B16.9 |
| Capa | Capa negra de la cartilla, galvanización sumergida caliente, capa de la escama del cinc (electrogalvanización), aceite de la inhibición del moho o capa del barniz. |
Estándares y materiales: ASTM A420 WPL6
Las colocaciones de ASTM A420 WPL6 son colocaciones de acero poco aleadas labradas de la construcción inconsútil o soldada con autógena prevista para el uso en la tubería de la presión y el servicio del recipiente del reactor en las bajas temperaturas. Son las más de uso frecuente con los tubos de ASTM A333 Gr.6 y ASTM A350 LF2 ensancha para la transmisión de líquidos a baja temperatura en el proceso que instala tubos con la temperatura mínima convencional del metal del diseño (MDMT) de -45°C [- 50°F].
Composiciones químicas de las colocaciones de ASME A420 WPL6
| Grado | C | Manganeso | P | S | Si | Ni | Cr | MES | Cu | NOTA | V |
| ASTM A420 WPL6 | ≤0.30 | 0.50-1.35 | ≤0.035 | ≤0.040 | 0.15-0.40 | ≤0.40 | ≤0.30 | ≤0.12 | ≤0.40 | ≤0.02 | 0,08 |
el *For soldó con autógena las colocaciones de ASTM WPL6, la composición química del metal de soldadura no se requiere para resolver los mismos límites del metal bajo, sin embargo, el depósito de la soldadura cumplirá los requisitos mecánicos y del impacto del metal bajo.
Propiedades mecánicas (en la temperatura ambiente) de las colocaciones de ASTM A420 WPL6
| Grado | Resistencia a la tensión (MPa) | Rinda la fuerza, minuto (el MPa) | Alargamiento en 2 el ″, longitudinal, minuto (%) | Alargamiento en 2 el ″ Transvers, minuto (%) |
| ASTM A420 WPL6 | 415-655 | 240 | 30 | 16,5 |
* por lo menos una prueba de tensión será hecha en cada calor del material.
La camiseta recta de ASME B16.9 dimensiona (los milímetros)
| NPS (pulgada) | Fuera del diámetro en el cartabón | Centro-a-fin | |
| O.D. | Funcionamiento (c) | Mercado (m) (1) (2) | |
| el 1/2 | 21,3 | 25 | 25 |
| 3/4 | 26,7 | 29 | 29 |
| 1 | 33,4 | 38 | 38 |
| 1 1/4 | 42,2 | 48 | 48 |
| 1 1/2 | 48,3 | 57 | 57 |
| 2 | 60,3 | 64 | 64 |
| 2 1/2 | 73 | 76 | 76 |
| 3 | 88,9 | 86 | 86 |
| 3 1/2 | 101,6 | 95 | 95 |
| 4 | 114,3 | 105 | 105 |
| 5 | 141,3 | 124 | 124 |
| 6 | 168,3 | 143 | 143 |
| 8 | 219,1 | 178 | 178 |
| 10 | 273,1 | 216 | 216 |
| 12 | 323,9 | 254 | 254 |
| 14 | 355,6 | 279 | 279 |
| 16 | 406,4 | 305 | 305 |
| 18 | 457,2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
Notas:
(1) la dimensión M del mercado para NPS26 y más grande se recomienda pero no se requiere
(2) dimensiones aplicables a las cruces NPS 24 y más pequeño.
