El TR roscó el reborde del tubo, clase 150 de Sch10S que el cobre niquela el reborde del ANSI B16.5

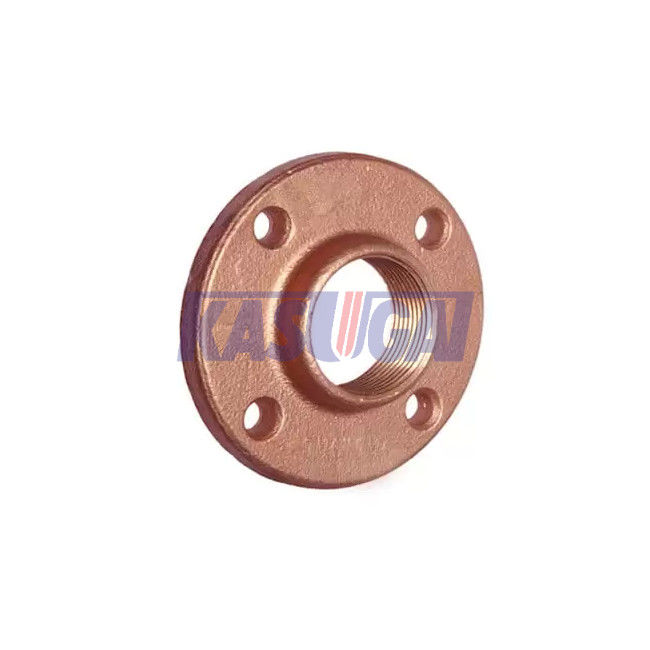

Rebordes roscados níquel del cobre de la clase 150 del ANSI B16.5 de ASTM B151 C71500 (TR)

Información de producto

Estándares y materiales: ASTM B151

Composición química de ASTM B151 (%)

Propiedades mecánicas de ASTM B151 C71500

Tipo del reborde: Reborde roscado

El reborde roscado manufacturado de acuerdo con ASME B16.5 es similar al resbalón en el reborde, pero el diámetro interior tendrá un hilo de tubo de la forma cónica conforme a ASME B1.20.1. El hilo será concéntrico con el eje de la abertura del reborde, y las variaciones alineadas (perpendicular a la cara del reborde) no excederán 5 milímetros por el metro. Los rebordes roscados están disponibles de tamaños NPS el 1/2 a NPS 24 para los grados de la presión de la clase 150, de la clase 300, de la clase 400, de la clase 600 y de la clase 900. Los tamaños para la clase 1500 y la clase 2500 están disponibles de NPS el 1/2 para NPS 2-1/2.

Clasifique 150 rebordes roscados se hacen sin un diámetro interior contrario. Los hilos serán chaflanados aproximadamente al diámetro principal del hilo en la parte posterior del reborde en ángulo de aproximadamente 45 grados con el eje del hilo. El chaflán será concéntrico con el hilo y será incluido en la medida de la longitud del hilo. La clase 300 y los rebordes de alta presión de la clase serán hechos con un diámetro interior contrario en la parte posterior del reborde. Los hilos serán chaflanados al diámetro del contador agujerean en ángulo de aproximadamente 45 grados con el eje de los hilos. El diámetro interior y el chaflán contrarios serán concéntricos con el hilo.

Las dimensiones de la clase 150 de ASME B16.5 roscaron el reborde (TR)

Un dibujo típico para el reborde roscado de la clase 150 con la cara aumentada (RF), ASME B16.5.

El perno de máquina con las nueces y el perno del perno prisionero con las nueces se pueden aplicar a 150# roscaron el reborde.

Nota general: Todas las dimensiones están en milímetros salvo que d y l se proporcionan en pulgada. Para todos los rebordes roscados de la clase 150, t (altura de la cara aumentada) =2mm.

Notas: D: fuera del diámetro del reborde; K: diámetro del anillo de perno; G: fuera de diámetro de la cara aumentada; X: diámetro del eje en la base; n: número de pernos; d: diámetro de los agujeros de perno; l: diámetro de pernos; L: longitud de los pernos del perno prisionero para la cara aumentada 2 milímetros; h: longitud mínima del hilo; Y: longitud a través del eje; T: grueso mínimo del reborde.
