Rebordes inoxidables de la tubería de acero
>
|
| Lugar de origen | China. |
| Nombre de la marca | Kasugai |
| Número de modelo | SUS304 F12 SOPFF 80A |
| Documento | Manual del producto PDF |
JIS G3443-2 Flancas de tubería de acero inoxidable deslizamiento en la placa
Información sobre el producto:
Las bridas de tubería de acero inoxidable generalmente están hechas de grados de acero inoxidable austenítico como 304/304L, 316/316L, 317/317L, 321/321H y otros.Estos grados de acero inoxidable ofrecen una excelente resistencia a la corrosión, durabilidad y resistencia.
Las bridas de tubería de acero inoxidable son componentes utilizados en sistemas de tuberías para conectar tuberías, válvulas, bombas y otros equipos.y mantenimiento del sistema.
Las partes de las válvulas y los dispositivos de las válvulas y dispositivos de las válvulas y dispositivos de las válvulas y dispositivos de las válvulas y dispositivos de las válvulas y dispositivos de las válvulas:Las bridas deslizantes se deslizan sobre la tubería y luego se soldan en su lugar.

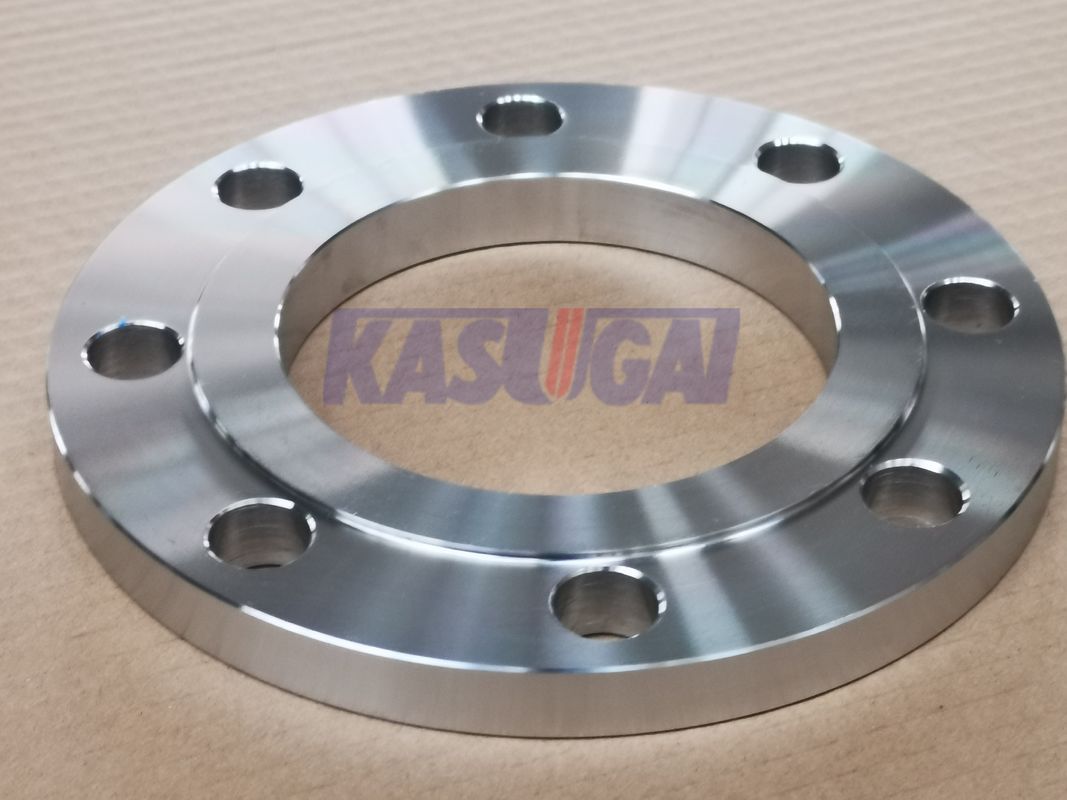

| Nombre del producto | SUS304 F12 SOPFF 80A JIS Acero inoxidable Deslizamiento en placa Flange de cara completa para el servicio de agua |
| Rango de tamaño | DN 80 |
| Clase de presión | F12: el valor de las emisiones |
| Las normas | SUS304 |
| Tipo de cara | La cara completa |
| Especificación | Se trata de un sistema de gestión de datos. |
SUS304 Composición química del acero inoxidable
| Estándar | Grado | C≤ | Si ≤ | En el caso de las | P≤ | S≤ | Crónica | ¿ Qué? |
| Las condiciones de los requisitos de seguridad de los vehículos | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 a 20 años | 8 y 10.5 |
SUS304 Propiedades mecánicas del acero inoxidable
| Estándar | Grado |
¿Qué es esto? (mm) |
Fuerza de rendimiento (N/mm)2) |
Resistencia a la tracción (N/mm)2) |
Elongado (%) |
Dureza (HB) |
Dureza (HV) |
| Las condiciones de los requisitos de seguridad de los vehículos | SUS304 | D ≤ 180 | ≥205 años | ≥520 | 40 | ≤187 | ≤ 200 |
Tipo de cara: FF Cara completa
FF-Full Face igual en el estándar JIS estructuralmente igual a Flat Face en el estándar ASTM. La brida de la cara plana tiene una superficie de junta en el mismo plano que la cara del círculo de tornillo.Las aplicaciones que utilizan bridas de cara plana son frecuentemente aquellas en las que la brida de apareamiento o el accesorio con brida está hecho de una fundición.
Las dimensiones de las bridas (mm)
| DN | Cuerpo del tubo | Las dimensiones de las partes individuales de la brida | El rayo | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor. |
Masa de la brida para referencia (en kg) |
||||||||||||||||
| A. No | D2 | t | D | D3 | D4 | D5 | T. | h | - ¿ Qué? | - ¿ Qué? | M. | X. | r y | d1 | Tamaño | - No, no es así. | G.1 | El | El S | Tipo de RF | Tipo GF |
| 80 | 89.1 | 4.2 | 80.7 | 125 | 168 | 211 | 8 | 3.8 | 40 | 18 | 2 | 22 | 5 | 19 | El M16 | 4 | 90 | 10 | 5 | 4.01 | 3.89 |
| 100 | 114.3 | 4.5 | 105.3 | 152 | 195 | 238 | 9 | 4.5 | 45 | 18 | 2 | 27 | 5 | 19 | El M16 | 4 | 115 | 10 | 5 | 5.01 | 4.86 |
| 125 | 139.8 | 4.5 | 130.8 | 177 | 220 | 263 | 9 | 4.5 | 45 | 20 | 2 | 25 | 5 | 19 | El M16 | 6 | 145 | 10 | 5 | 6.30 | 6.11 |
| 150 | 165.2 | 5.0 | 155.2 | 204 | 247 | 290 | 10 | 5.0 | 50 | 22 | 2 | 28 | 5 | 19 | El M16 | 6 | 170 | 10 | 5 | 8.21 | 7.99 |
| 200 | 216.3 | 5.8 | 204.7 | 256 | 299 | 342 | 11 | 5.2 | 55 | 22 | 2 | 33 | 5 | 19 | El M16 | 8 | 220 | 10 | 5 | 10.7 | 10.4 |
| 250 | 267.4 | 6.6 | 254.2 | 308 | 360 | 410 | 13 | 6.4 | 60 | 24 | 2 | 36 | 5 | 23 | M20 | 8 | 275 | 10 | 5 | 16.2 | 15.8 |
| 300 | 318.5 | 6.9 | 304.7 | 362 | 414 | 464 | 15 | 8.1 | 70 | 24 | 3 | 46 | 5 | 23 | M20 | 10 | 325 | 10 | 5 | 19.9 | 19.5 |
| 350 | 355.6 | 6.0 | 343.6 | 414 | 472 | 530 | 17 | 11.0 | 85 | 26 | 3 | 59 | 5 | 25 | M22 y M22 | 10 | 375 | 10 | 5 | 29.3 | 28.8 |
| 400 | 406.4 | 6.0 | 394.4 | 466 | 524 | 582 | 19 | 13.0 | 95 | 26 | 3 | 69 | 5 | 25 | M22 y M22 | 12 | 425 | 10 | 5 | 34.9 | 34.3 |
| 450 | 457.2 | 6.0 | 445.2 | 518 | 585 | 652 | 21 | 15.0 | 105 | 28 | 3 | 77 | 6 | 27 | M24 | 12 | 475 | 10 | 5 | 46.9 | 46.3 |
| 500 | 508.0 | 6.0 | 496.0 | 572 | 639 | 706 | 21 | 15.0 | 105 | 28 | 3 | 77 | 6 | 27 | M24 | 12 | 530 | 10 | 5 | 52.4 | 51.7 |
| 600 | 609.6 | 6.0 | 597.6 | 676 | 743 | 810 | 22 | 16.0 | 110 | 30 | 3 | 80 | 6 | 27 | M24 | 16 | 630 | 10 | 5 | 66.9 | 66.1 |
| 700 | 711.2 |
7.0 6.0 |
697.2 699.2 |
780 | 854 | 928 | 24 |
17.0 18.0 |
130 | 32 | 3 | 98 | 7 | 33 | M30 | 16 | 730 | 10 | 5 |
93.3 92.0 |
92.4 91.1 |
| 800 | 812.8 |
8.0 7.0 |
796.8 798.8 |
886 | 960 | 1034 | 25 |
17.0 18.0 |
130 | 34 | 3 | 96 | 7 | 33 | M30 | 20 | 833 | 10 | 5 |
114 112 |
113 111 |
| 900 | 914.4 |
9.0 8.0 |
898.4 900.4 |
990 | 1073 | 1156 | 27 |
19.0 20.0 |
150 | 36 | 3 | 114 | 7 | 33 | M30 | 20 | 935 | 10 | 5 |
152 150 |
151 149 |
| 1000 | 1016.0 |
10.0 8.0 |
998.0 1000.0 |
1096 | 1179 | 1262 | 28 |
19.0 20.0 |
150 | 38 | 3 | 112 | 8 | 33 | M30 | 24 | 1032 | 16 | 8 |
179 177 |
176 174 |
| 1100 | 1117.6 |
11.0 9.0 |
1097.6 1101.6 |
1200 | 1283 | 1366 | 31 |
22.0 23.0 |
170 | 41 | 3 | 129 | 8 | 33 | M30 | 24 | 1134 | 16 | 8 |
227 221 |
223 218 |
| 1200 | 1219.2 |
12.0 10.0 |
1197.2 1201.2 |
1304 | 1387 | 1470 | 32 |
21.0 23.0 |
170 | 43 | 3 | 127 | 9 | 33 | M30 | 28 | 1236 | 16 | 8 |
260 254 |
256 250 |
| 1350 | 1371.6 |
14.0 11.0 |
1347.6 1351.6 |
1462 | 1552 | 1642 | 34 |
22.0 24.0 |
180 | 45 | 3 | 135 | 9 | 39 | M36 | 28 | 1390 | 16 | 8 |
329 321 |
324 317 |
| 1500 | 1524.0 |
15.0 12.0 |
1496.0 1502.0 |
1620 | 1710 | 1800 | 36 |
22.0 25.0 |
190 | 48 | 3 | 142 | 10 | 39 | M36 | 32 | 1544 | 16 | 8 |
406 393 |
401 388 |
| 1600 | 1625.6 |
15.0 12.0 |
1595.6 1601.6 |
1760 | 1820 | 1915 | 40 |
25.0 28.0 |
210 | 53 | 3 | 157 | 11 | 39 | M36 | 36 | 1656 | 24 | 12 |
513 498 |
501 486 |
| 1650 | 1676.4 |
16.0 13.0 |
1646.4 1652.4 |
1810 | 1870 | 1965 | 40 |
25.0 28.0 |
210 | 53 | 3 | 157 | 11 | 39 | M36 | 40 | 1708 | 24 | 12 |
526 510 |
514 498 |
| 1800 | 1828.8 |
18.0 15.0 |
1796.8 1802.8 |
1960 | 2020 | 2115 | 41 |
25.0 28.0 |
210 | 55 | 3 | 155 | 11 | 39 | M36 | 44 | 1856 | 24 | 12 |
589 576 |
576 562 |
| 2000 | 2032.0 |
19.0 16.0 |
1996.0 2002.0 |
2170 | 2230 | 2325 | 43 |
25.0 28.0 |
220 | 58 | 4 | 162 | 11 | 46 | M42 | 48 | 2061 | 24 | 12 |
706 686 |
691 671 |
| 2100 | 2133.6 |
20.0 16.0 |
2095.6 2101.6 |
2270 | 2335 | 2430 | 44 |
25.0 28.0 |
220 | 59 | 4 | 161 | 12 | 46 | M42 | 48 | 2161 | 24 | 12 |
765 744 |
750 728 |
| 2200 | 2235.2 |
21.0 17.0 |
2195.2 2203.2 |
2370 | 2440 | 2550 | 46 |
26.0 30.0 |
240 | 61 | 4 | 179 | 12 | 46 | M42 | 52 | 2261 | 24 | 12 |
899 867 |
883 851 |
| 2300 | 2336.8 |
22.0 18.0 |
2294.8 2302.8 |
2470 | 2545 | 2640 | 46 |
25.0 29.0 |
240 | 62 | 4 | 178 | 12 | 46 | M42 | 52 | 2361 | 24 | 12 |
934 901 |
917 884 |
| 2400 | 2438.4 |
23.0 18.0 |
2394.0 2504.0 |
2570 | 2650 | 2760 | 48 |
26.0 30.0 |
240 | 64 | 4 | 176 | 13 | 46 | M42 | 56 | 2461 | 24 | 12 |
1050 1010 |
1030 993 |
| 2500 | 2540.0 |
24.0 19.0 |
2494.0 2504.0 |
2680 | 2755 | 2855 | 51 |
28.0 33.0 |
260 | 68 | 4 | 192 | 13 | 52 | M48 | 56 | 2562 | 28 | 14 |
1170 1120 |
1140 1090 |
| 2600 | 2641.6 |
25.0 20.0 |
2593.6 2603.6 |
2780 | 2850 | 2960 | 51 |
27.0 32.0 |
260 | 68 | 5 | 192 | 13 | 52 | M48 | 56 | 2662 | 28 | 14 |
1230 1180 |
1210 1160 |
| 2700 | 2743.2 |
26.0 21.0 |
2693.2 2703.2 |
2880 | 2970 | 3080 | 53 |
28.0 33.0 |
270 | 71 | 5 | 199 | 14 | 52 | M48 | 60 | 2762 | 28 | 14 |
1400 1350 |
1370 1320 |
| 2800 | 2844.8 |
29.0 22.0 |
2794.8 2804.8 |
3000 | 3070 | 3180 | 54 |
28.0 33.0 |
270 | 72 | 5 | 198 | 14 | 52 | M48 | 60 | 2872 | 28 | 14 |
1470 1410 |
1440 1380 |
| 3000 | 3048.0 |
29.0 22.0 |
2994.0 3004.0 |
3210 | 3290 | 3405 | 58 |
29.0 36.0 |
290 | 76 | 5 | 214 | 15 | 52 | M48 | 64 | 3072 | 28 | 15 |
1800 1740 |
1770 1710 |
|
|||||||||||||||||||||
