Rebordes inoxidables de la tubería de acero
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | SUS304 20K BL-RF |
| Documento | Manual del producto PDF |

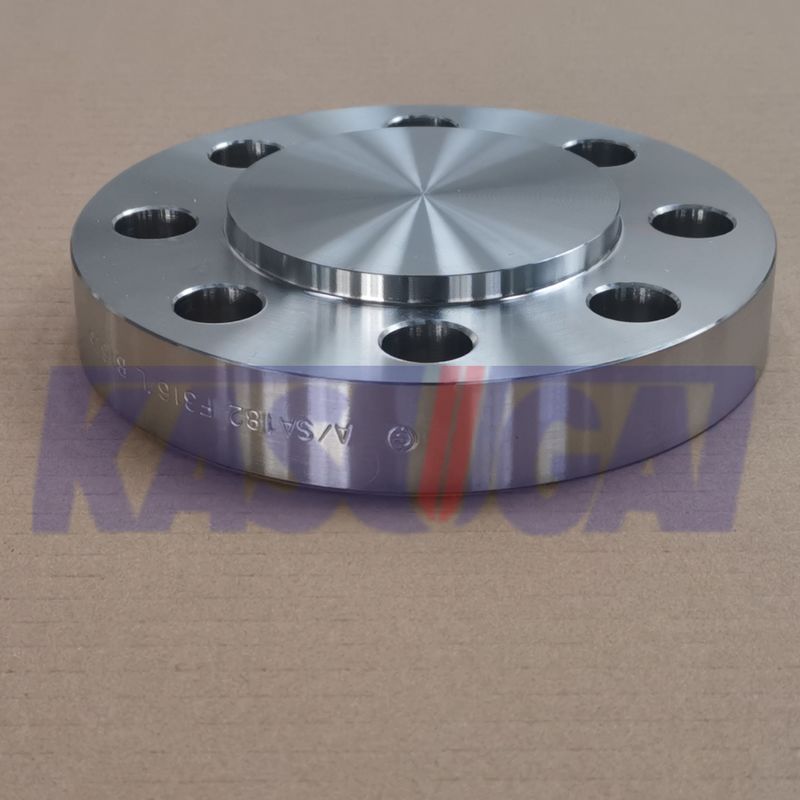

SUS304 10K BL-RF JIS Estándar de acero inoxidable con brida de cara levantada ciega
Información sobre el producto
Una brida de cara elevada ciega de acero inoxidable es un tipo de brida hecha de acero inoxidable que presenta un diseño de cara elevada en la superficie de sellado.Las bridas de cara alzada ciegas de acero inoxidable generalmente están hechas de grados de acero inoxidable como 304El acero inoxidable ofrece una excelente resistencia a la corrosión, durabilidad y resistencia, por lo que es adecuado para una amplia gama de aplicaciones.La brida ciega tiene una cara elevada en la superficie de selladoLa cara elevada proporciona una superficie plana para un mejor contacto con la junta, facilitando un sellado seguro y sin fugas cuando la brida está atornillada a otra brida o equipo.
| Nombre del producto | SUS304 10K BL-RF JIS Estándar de acero inoxidable con brida de cara levantada ciega |
| Rango de tamaño | 3/8 ̊ a 60 ̊ |
| Clase de presión | 10K (10kg/cm)2) |
| Las normas | Se trata de un sistema de control de las emisiones. |
| Tipo de cara | BLRF ciego rostro levantado |
| Materiales | SUS304 |
| Origen | China. |
| Aplicación |
Bombas, válvulas y recipientes en la fabricación y el procesamiento de alimentos. Conexiones de tuberías en instalaciones de agua industriales. Intercambiadores de calor y sistemas de calefacción de todos los tamaños Apoyo de minería. Sistemas de energía nuclear |
La brida ciega es una brida sólida en forma de disco sin apertura central. Se utiliza para cerrar el extremo de un sistema de tuberías o recipiente para evitar el flujo y proporcionar un sello.La brida ciega también se puede utilizar para crear un punto de acceso de mantenimiento en el sistema.
SUS304 Composición química del acero inoxidable
| Estándar | Grado | C≤ | Si ≤ | En el caso de las | P≤ | S≤ | Crónica | ¿ Qué? |
| Las condiciones de los requisitos de seguridad de los vehículos | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 a 20 años | 8 y 10.5 |
SUS304 Propiedades mecánicas del acero inoxidable
| Estándar | Grado |
¿Qué es esto? (mm) |
Fuerza de rendimiento (N/mm)2) |
Resistencia a la tracción (N/mm)2) |
Elongado (%) |
Dureza (HB) |
Dureza (HV) |
| Las condiciones de los requisitos de seguridad de los vehículos | SUS304 | D ≤ 180 | ≥205 años | ≥520 | 40 | ≤187 | ≤ 200 |
Tipo de cara:BLRF - Ciego de la cara levantada
Una brida ciega es una placa circular con un orificio de perno y una superficie sólida que se utiliza para sellar una tubería o para crear el flujo final.ingeniería de tuberíasLa brida ciega se coloca entre dos bridas abiertas para evitar el flujo de líquido a través de una tubería.
La brida ciega suele ser esencial cuando se realiza el mantenimiento o las reparaciones de la tubería, ya que el flujo en la tubería debe detenerse para el mantenimiento.Sin embargo, la válvula más cercana puede estar a kilómetros de distancia del sitio de reparaciónComo resultado, instalar una brida ciega en una tubería es mucho más rentable.
La brida de cara elevada es el tipo más común utilizado en aplicaciones de plantas de proceso y es fácil de identificar.Se conoce como una cara elevada porque las superficies de la junta se levantan por encima de la cara del círculo de tornilloEste tipo de cara permite el uso de una amplia combinación de diseños de juntas, incluidos los tipos de láminas de anillo plano y los compuestos metálicos como las heridas espirales y los tipos de doble chaqueta.El propósito de una brida de RF es concentrar más presión en un área de junta más pequeña y aumentar así la capacidad de contención de presión de la unión.
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.2) Dimensiones (mm)
| Tamaño nominal | espesor de la brida | Dia. del eje Dia. lateral pequeño | Diagrama del eje Diagrama del lado | Conversión del eje | longitud total de la brida | CamificaciónLas demás | Radio del filete | Dimensiones sustitutivas de WNEl artículo 21 | ||||||||
| t | t | a) el | a) el | b | b(19) | el número | el número | T. | T. | c | r y | r y(2) El | t | el número | ||
| A. No | Excepto en el caso de BL | BL | SOH, SW, LJ, TR | WN | - ¿Qué quieres decir? | WN, IT | WN | Se trata de | SOH, SW, LJ, TR | WN | - ¿ Por qué? | SOH, SW, LJ, TR | WN, IT | WN | ||
| 10 | 12 | 12 | 23 | 17.3 | 26 | 28 | 1.25 | 1.25 | 16 | 29 | ¿Qué quieres decir? | 4 | 4 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 15 | 12 | 12 | 27 | 21.7 | 30 | 33 | 1.25 | 1.25 | 16 | 31 | 3 | 4 | 4 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 20 | 14 | 14 | 33 | 27.2 | 36 | 38 | 1.25 | 1.25 | 20 | 32 | 3 | 4 | 4 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 25 | 14 | 14 | 41 | 34.0 | 44 | 47 | 1.25 | 1.25 | 20 | 36 | 3 | 4 | 4 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 32 | 16 | 16 | 50 | 42.7 | 53 | 56 | 1.25 | 1.25 | 22 | 38 | 4 | 4 | 4 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 40 | 16 | 16 | 56 | 48.6 | 60 | 62 | 1.25 | 1.25 | 24 | 38 | 4 | 4 | 4 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 50 | 16 | 16 | 69 | 60.5 | 73 | 75 | 1.25 | 1.25 | 24 | 40 | 4 | 4 | 4 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 65 | 18 | 18 | 86 | 76.3 | 91 | 92 | 1.25 | 1.25 | 27 | 44 | 5 | 4 | 4 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 80 | 18 | 18 | 99 | 89.1 | 105 | 105 | 1.25 | 1.25 | 30 | 45 | 5 | 4 | 5 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 90 | 18 | 18 | ¿Qué quieres decir? | 101.6 | ¿Qué quieres decir? | 117 | 1.25 | 1.25 | ¿Qué quieres decir? | 45 | 5 | ¿Qué quieres decir? | 5 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 100 | 18 | 18 | 127 | 114.3 | 130 | 130 | 1.25 | 1.25 | 36 | 45 | 5 | 4 | 5 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 125 | 20 | 20 | 154 | 139.8 | 161 | 156 | 1.25 | 1.25 | 40 | 47 | 6 | 4 | 5 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 150 | 22 | 22 | 182 | 165.2 | 189 | 184 | 1.25 | 1.25 | 40 | 53 | 6 | 4 | 5 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 175 | 22 | 22 | ¿Qué quieres decir? | 190.7 | ¿Qué quieres decir? | 210 | 1.25 | 1.25 | ¿Qué quieres decir? | 55 | ¿Qué quieres decir? | ¿Qué quieres decir? | 5 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 200 | 22 | 22 | ¿Qué quieres decir? | 216.3 | ¿Qué quieres decir? | 238 | 1.25 | 1.25 | ¿Qué quieres decir? | 58 | 6 | ¿Qué quieres decir? | 5 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 225 | 22 | 22 | ¿Qué quieres decir? | 241.8 | ¿Qué quieres decir? | 261 | 1.25 | 1.25 | ¿Qué quieres decir? | 58 | ¿Qué quieres decir? | ¿Qué quieres decir? | 5 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 250 | 24 | 24 | 288 | 267.4 | 292 | 292 | 1.25 | 1.25 | 36 | 65 | 6 | 6 | 6 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 300 | 24 | 24 | 340 | 318.5 | 346 | 345 | 1.25 | 1.25 | 38 | 68 | 9 | 6 | 6 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 350 | 26 | 26 | 380 | 355.6 | 386 | 388 | 1.25 | 1.25 | 42 | 79 | 9 | 6 | 6 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 400 | 28 | 28 | 436 | 406.4 | 442 | 442 | 1.25 | 1.25 | 44 | 85 | 9 | 6 | 6 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 450 | 30 | 30 | 496 | 457.2 | 502 | 495 | 1.25 | 1.25 | 48 | 90 | 9 | 6 | 6 | ¿Qué quieres decir? | ¿Qué quieres decir? | |
| 500 | 30 | 30 | 548 | 508.0 | 554 | 546 | 1.5 | 1.5 | 48 | 99 | 9 | 6 | 6 | 40 | 1.25 | |
| 550 | 32 | 34 | 604 | 558.8 | 610 | 597 | 1.75 | 1.75 | 52 | 111 | 9 | 6 | 6 | 42 | 1.5 | |
| 600 | 32 | 36 | 656 | 609.6 | 662 | 648 | 1.75 | 1.75 | 52 | 112 | 9 | 6 | 6 | 42 | 1.5 | |
| 650 | 34 | 38 | 706 | 660.4 | 712 | 700 | 1.75 | 1.75 | 56 | 116 | ¿Qué quieres decir? | 6 | 6 | 44 | 1.5 | |
| 700 | 34 | 40 | 762 | 711.2 | 770 | 754 | 2 | 2 | 58 | 132 | ¿Qué quieres decir? | 6 | 6 | 56 | 1.5 | |
| 750 | 36 | 44 | 816 | 762.0 | 824 | 807 | 2 | 2 | 62 | 139 | ¿Qué quieres decir? | 6 | 6 | 60 | 1.5 | |
| 800 | 36 | 46 | 868 | 812.8 | 876 | 858 | 2 | 2 | 64 | 139 | ¿Qué quieres decir? | 6 | 6 | 60 | 1.5 | |
| 850 | 36 | 48 | 920 | 863.6 | 928 | 908 | 2 | 2 | 66 | 139 | ¿Qué quieres decir? | 6 | 6 | 60 | 1.5 | |
| 900 | 38 | 50 | 971 | 914.4 | 979 | 959 | 2 | 2 | 70 | 140 | ¿Qué quieres decir? | 6 | 6 | 62 | 1.5 | |
| 1000 | 40 | 56 | 1073 | 1016.0 | 1081 | 1065 | 2 | 2 | 74 | 151 | ¿Qué quieres decir? | 6 | 6 | 66 | 1.5 | |
| 1100 | 42 | 62 | 1175 | 1117.6 | 1185 | 1174 | 2 | 2 | 95 | 170 | ¿Qué quieres decir? | 8 | 10 | 72 | 1.5 | |
| 1200 | 44 | 66 | 1278 | 1219.2 | 1290 | 1281 | 2 | 2 | 101 | 182 | ¿Qué quieres decir? | 8 | 10 | 76 | 1.5 | |
| 1350 | 48 | 74 | 1432 | 1371.6 | 1450 | 1438 | 2 | 2 | 110 | 200 | ¿Qué quieres decir? | 8 | 10 | 82 | 1.5 | |
| 1500 | 50 | 82 | 1585 | 1524.0 | 1605 | 1598 | 2 | 2 | 123 | 218 | ¿Qué quieres decir? | 8 | 12 | 88 | 1.5 | |
Nota:
(19)En el caso de las bridas IT, esta dimensión se muestra como referencia.
Las demásEsto puede redondearse con las dimensiones c como radio
El artículo 21Esta dimensión podrá determinarse por acuerdo entre las partes interesadas.
