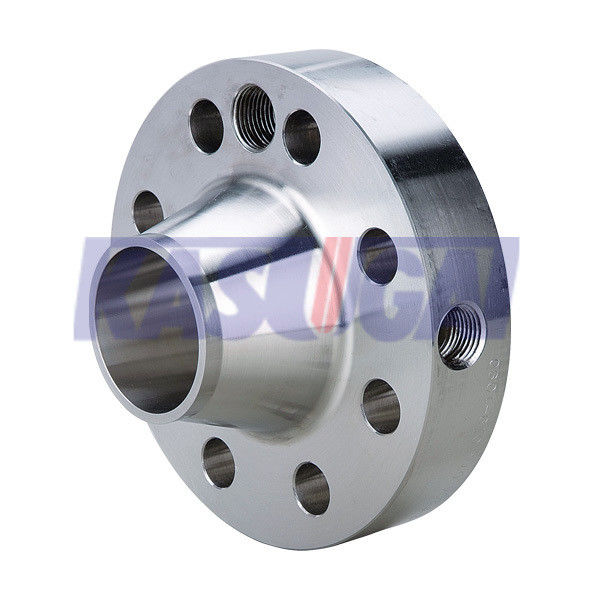

Dimensiones de las bridas de la soldadura de orificio y cuello de la soldadura de RF ASME B16.36 clase 300

Dimensiones de las bridas RF de cuello de soldadura de orificio ASME B16.36 Clase 300

Información sobre las dimensiones de las bridas RF

El tamaño de la brida se refiere al tamaño nominal del tubo (NPS) de la brida.a partir de 1/2 "NPS y hasta tamaños más grandes según los requisitos específicos de la aplicación.

El grosor de la brida varía según la presión nominal y el tamaño de la brida.El espesor se especifica normalmente de acuerdo con los valores de presión-temperatura establecidos en la norma aplicable..

• Las dimensiones están en milímetros, excepto para los pernos y los orificios.
• La altura de la cara elevada (RF) en la CLASIS 300 es de 2 mm.
• Todas las demás dimensiones se ajustan a la norma ASME B16.5.
• Las bridas de las uniones de anillos más grandes que NPS 3 requerirán toques angulares del medidor.

• En caso necesario, podrán suministrarse otros tamaños de NPT.
• Las longitudes de los tornillos para las bridas de cara elevadas incluyen el espesor del orificio y de la junta
  de 6 mm (0,25 pulgadas) para NPS 1 a NPS 12.
  una tolerancia de 15 mm (0,62 pulgadas) para las NPS 1 a NPS 3.
• El comprador deberá especificar el perforación (B).
• La longitud del perno no incluye la altura de los chambres (puntos).

Las tolerancias
Las tolerancias en todas las dimensiones serán las que se muestran en la norma ASME B16.5, excepto las que se indican a continuación.

Ubicación del grifo de presión
La tolerancia en la ubicación del centro del orificio del grifo de presión de la cara de la brida será:

• ± 0,5 mm (± 0,02 pulgadas) para las bridas más pequeñas que NPS 4
• ± 0,8 mm (± 0,03 pulgadas) para las bridas NPS 4 y mayores

Diámetro del taladro

• La tolerancia del diámetro de perforación (sólo para las bridas de cuello de soldadura) es de ±0,5% del valor nominal.
