Rebordes inoxidables de la tubería de acero
>
|
| Lugar de origen | China. |
| Nombre de la marca | Kasugai |
| Número de modelo | ANSI B16.5 WN RF CL300 DE ASTM A182 F304 |
| Documento | Manual del producto PDF |
Las condiciones de ensayo de las máquinas de ensayo de la categoría A se aplicarán a todas las máquinas de ensayo de la categoría A.
Información sobre el flanco de cuello de soldadura larga

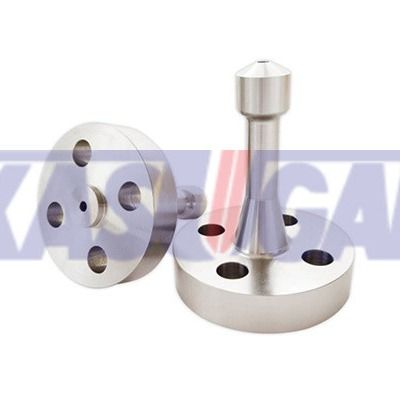

Una brida de cuello de soldadura larga de acero inoxidable es un tipo específico de brida comúnmente utilizada en sistemas de tuberías de alta presión y alta temperatura donde la resistencia a la corrosión es crucial.
Las bridas de cuello de soldadura larga de acero inoxidable están hechas de acero inoxidable, que ofrece una excelente resistencia a la corrosión, durabilidad y resistencia.y 316L.
Aplicaciones:Las bridas de cuello de soldadura larga de acero inoxidable se utilizan comúnmente en industrias como el petróleo y el gas, el procesamiento químico, la petroquímica y el procesamiento de alimentos,donde la resistencia a la corrosión y a las altas temperaturas es esencial.
| Nombre del producto | ASTM A182 F304 ANSI B16.5 WN RF Clase 300 Cuello de soldadura de acero inoxidable con brida de cara elevada |
| Rango de tamaño | 1/2 a 24 |
| Clase de presión | Clase 300 |
| Las normas | Las demás partidas de los componentes de las placas de ensayo |
| Tipo de cara | Cuello de soldadura WNRF Cara levantada |
| Especificación | ANSI B16 y otras fuentes.5 |
Las demás partidas de los componentes de las placas de ensayo
ASTM A182 F304 is a forging material specification for 304 grade stainless steel and is used for manufacturing bare forgings or gorged and machined products for applications involving high temperature service.
Composición química (%)
| Grado | C, máximo | Mn, máximo | P, máximo | S, máximo | Sí, al máximo. | ¿ Qué? | Crónica | No |
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0 ~ 11.0 | 18.0~20.0· | 0.10 |
Propiedades mecánicas ASTM A182 F304
| Grado |
Resistencia a la tracción, min (MPa) |
Fuerza de rendimiento, min (MPa) |
Elongación en 2 pulgadas, min (%) |
Reducción de la superficie, min (%) |
Dureza (HBW) |
| F304 | 515 | 205 | 30 | 50 | - ¿ Por qué? |
Tipo de cara: cara levantada (RF)
La brida de cara elevada es el tipo más común utilizado en aplicaciones de plantas de proceso y es fácil de identificar.Se conoce como una cara elevada porque las superficies de la junta se levantan por encima de la cara del círculo de tornilloEste tipo de cara permite el uso de una amplia combinación de diseños de juntas, incluidos los tipos de láminas de anillo plano y los compuestos metálicos como las heridas en espiral y los tipos de doble chaqueta.
El propósito de una brida RF es concentrar más presión en un área de junta más pequeña y aumentar así la capacidad de contención de presión de la unión.5 definidoLa presión nominal de la brida determina la altura de la cara levantada.
Las dimensiones de las bridas - Clase 300 (mm)
| Tamaño nominal | Fuera de Dia. | El grosor | Duración a través del eje | Dia. del centro | El rostro levantado Dia. | Radius de la perforación en la esquina | Profundidad del enchufe | El contador de perforación | Duración del hilo | Agujeros de pernos | |||||
| WN |
Así que - ¿Qué quieres decir? En el caso de las |
- ¿ Por qué? | - ¿ Por qué? | - ¿Qué quieres decir? | En el caso de las | El círculo del rayo. | - No, no lo sé. | - ¿Qué es eso? | |||||||
| A. No | B. El trabajo | ¿ Qué? | t | Y1 | Y2 | Y3 | X. | R | r1 | D | B4 | - ¿ Qué? | C. Las | H. | |
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3 / 4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1 y 4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1 y 2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| Tamaño nominal | Dimensiones de las bridas de las articulaciones de los anillos | Peso (kg) | |||||||||||
| Número de ranura | Porción elevada | Es el Pitch Dia. | Profundidad | Ancho | Radius en el fondo |
WN Sch 40 |
Así que | BL |
- ¿Qué quieres decir? Sch 40 |
- ¿ Por qué? | En el caso de las | ||
| A. No | B. El trabajo | - ¿ Qué? | P | ¿ Qué es? | F: el precio | r2 | |||||||
| 15 | 1/2 | R11: No se puede utilizar | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.75 | 0.65 | 0.65 | 0.66 | 0.71 | 0.65 |
| 20 | 3 / 4 | R13, R14, R15, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R16, R17, R16, R17, R17, R18, R18, R18, R18, R18, R18, R18, | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | R16: No se puede utilizar. | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1 y 4 | R18: No se puede utilizar | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1 y 2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2/21 | R26: el contenido de nitrógeno en el agua | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31: No se puede utilizar | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | R34: el contenido de agua | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37: el contenido de agua | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41: No se puede utilizar | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45: No se puede utilizar | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | R49, en el caso de los productos | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | R53 y R4 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | R57 y R57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | R1 y R2 | 458 | 419.90 | 7.92 | 11.91 | 0.8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65, R65, R65, R65, | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69, | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77: No se puede utilizar. | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
