Colocaciones de alta presión de acero inoxidables
>
|
| Lugar de origen | China |
| Nombre de la marca | KASUGAI |
| Certificación | ISO-9001; PED; AD 2000 |
| Número de modelo | Zócalo que suelda con autógena el medio acoplamiento roscado ASME B16.11 |
| Documento | Manual del producto PDF |

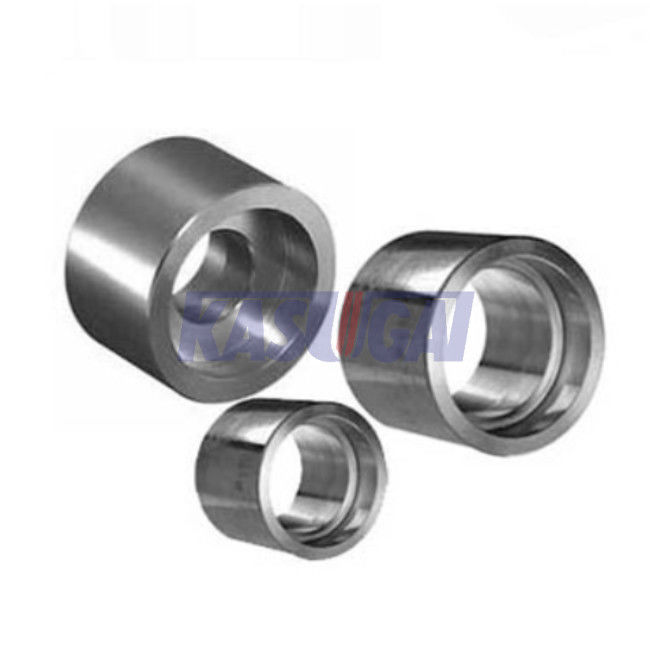

Soldadura de alta presión de acero inoxidable del zócalo de ASME B16.11 y medio acoplamiento roscado
Información de producto
| Nombre de producto | ASEM B16.11 forjó la colocación de alta presión de las colocaciones |
| Gama de tallas | 1/8" a 4" |
| Estándares |
ANSI/ASMEB B1.20.1 (tipo del hilo) ASME B16.11 |
| Tipo que cabe | Medio acoplamiento de la Zócalo-soldadura (interruptor), acoplamiento roscado de la mitad (THD) |
| Clase de la presión |
Extremo roscado: 3000LBS, 6000LBS Extremo de soldadura del zócalo: 3000LBS, 6000LBS, 9000LBS |
| Final | Galvanizado, negro (carbono), conservó en vinagre |
El acoplamiento de la mitad de ASME B16.11 es una colocación forjada usada sobre todo para conectar el pequeño-diámetro interior atornillado (THD) o el tubo de la zócalo-soldadura (interruptor) con el tubo funcionado con principal del grande-diámetro interior (jefe). Los medios acoplamientos del interruptor están disponibles en la clase 3000, 6000 y 9000. Tiene generalmente largura total más grande que contrapartes de acoplamiento completas del interruptor. Los medios acoplamientos roscados están disponibles en la clase 3000 y 6000. Su largura total es mitad de las contrapartes de acoplamiento completas roscadas. La construcción y la función de un medio acoplamiento son diferentes de la de un acoplamiento completo. Solamente un extremo se suministra con cualquier soldadura del zócalo o estructura internamente roscada. Hay dos métodos comunes usados para hacer conexiones de rama con los medios acoplamientos: (1) el medio acoplamiento se basa sobre la superficie externa del jefe del tubo y se suelda con autógena del exterior. (2) un agujero se agujerea en el jefe del tubo bastante grande para aceptar el OD del medio acoplamiento. El medio acoplamiento se inserta en el agujero y después se suelda con autógena.
Dimensiones acoplamientos del interruptor de ASME B16.11 de los medios (milímetros)
| NPS | B máximo. |
B mínimo. |
J mínimo. |
F minuto |
| 1/8" | 11,2 | 10,8 | 9,5 | 16,0 |
| 1/4" | 14,6 | 14,2 | 9,5 | 16,0 |
| 3/8" | 18,0 | 17,6 | 9,5 | 17,5 |
| el 1/2” | 22,2 | 21,8 | 9,5 | 22,5 |
| 3/4" | 27,6 | 27,2 | 12,5 | 24,0 |
| 1" | 34,3 | 33,9 | 12,5 | 28,5 |
| 1-1/4” | 43,1 | 42,7 | 12,5 | 30,0 |
| 1-1/2” | 49,2 | 48,8 | 12,5 | 32,0 |
| 2" | 61,7 | 61,2 | 16,0 | 41,0 |
| 2-1/2” | 74,4 | 73,9 | 16,0 | 43,0 |
| 3" | 90,3 | 89,8 | 16,0 | 44,5 |
| 4" | 115,7 | 115,2 | 19,0 | 48,0 |
| NPS | 3000# | 6000# | 9000# | |||
|
C máximo. |
C mínimo. |
C máximo. |
C mínimo. |
C máximo. |
C mínimo. |
|
| 1/8" | 3,18 | 3,18 | 3,96 | 3,43 | - | - |
| 1/4" | 3,78 | 3,30 | 4,60 | 4,01 | - | - |
| 3/8" | 4,01 | 3,50 | 5,03 | 4,37 | - | - |
| el 1/2” | 4,67 | 4,09 | 5,97 | 5,18 | 9,35 | 8,18 |
| 3/4" | 4,90 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 |
| 1" | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 |
| 1-1/4” | 6,07 | 5,28 | 7,92 | 6,93 | 12,14 | 10,62 |
| 1-1/2” | 6,35 | 5,54 | 8,92 | 7,80 | 12,70 | 11,12 |
| 2" | 6,93 | 6,04 | 10,92 | 9,50 | 13,84 | 12,12 |
| 2-1/2” | 8,76 | 7,67 | - | - | - | - |
| 3" | 9,52 | 8,30 | - | - | - | - |
| 4" | 10,69 | 9,53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| D máximo. |
D mínimo. |
D máximo. |
D mínimo. |
D máximo. |
D mínimo. |
|
| 1/8" | 7,6 | 6,1 | 4,8 | 3,2 | - | - |
| 1/4" | 10,0 | 8,5 | 7,1 | 5,6 | - | - |
| 3/8" | 13,3 | 11,8 | 9,9 | 8,4 | - | - |
| el 1/2” | 16,6 | 15,0 | 12,5 | 11,0 | 7,2 | 5,6 |
| 3/4" | 21,7 | 20,2 | 16,3 | 14,8 | 11,8 | 10,3 |
| 1" | 27,4 | 25,9 | 21,5 | 19,9 | 16,0 | 14,4 |
| 1-1/4” | 35,8 | 34,3 | 30,2 | 28,7 | 23,5 | 22,2 |
| 1-1/2” | 41,6 | 40,1 | 34,7 | 33,2 | 28,7 | 27,2 |
| 2" | 53,3 | 51,7 | 43,6 | 42,1 | 38,9 | 37,4 |
| 2-1/2” | 64,2 | 61,2 | - | - | - | - |
| 3" | 79,4 | 76,4 | - | - | - | - |
| 4" | 103,8 | 100,7 | - | - | - | - |
Nota general: todas las dimensiones están en milímetro
Notas: B: Diámetro de diámetro interior del zócalo; C: grueso de pared del zócalo; D: diámetro de diámetro interior del medio acoplamiento del interruptor; J: profundidad del zócalo; F: longitud de colocación del medio acoplamiento del interruptor
Las dimensiones de ASME B16.11 roscaron los medios acoplamientos (los milímetros)
| NPS | B | L2 | D 3000# |
D 6000# |
W/2 |
| 1/8" | 6,4 | 6,7 | 16 | 22 | 16 |
| 1/4" | 8,1 | 10,2 | 19 | 25 | 17,5 |
| 3/8" | 9,1 | 10,4 | 22 | 32 | 24 |
| el 1/2” | 10,9 | 13,6 | 28 | 38 | 24 |
| 3/4" | 12,7 | 13,9 | 35 | 44 | 25,5 |
| 1" | 14,7 | 17,3 | 44 | 57 | 30 |
| 1-1/4” | 17,0 | 18,0 | 57 | 64 | 33,5 |
| 1-1/2” | 17,8 | 18,4 | 64 | 76 | 39,5 |
| 2" | 19,0 | 19,2 | 76 | 92 | 43 |
| 2-1/2” | 23,6 | 28,9 | 92 | 108 | 46 |
| 3" | 25,9 | 30,5 | 108 | 127 | 54 |
| 4" | 27,7 | 33,0 | 140 | 159 | 60,5 |
Nota general: todas las dimensiones están en milímetro
Nota: B: longitud mínima del hilo perfecto; L2: longitud útil del hilo externo; D: fuera de diámetro; W/2: longitud del final del ot del extremo del medio acoplamiento roscado.
