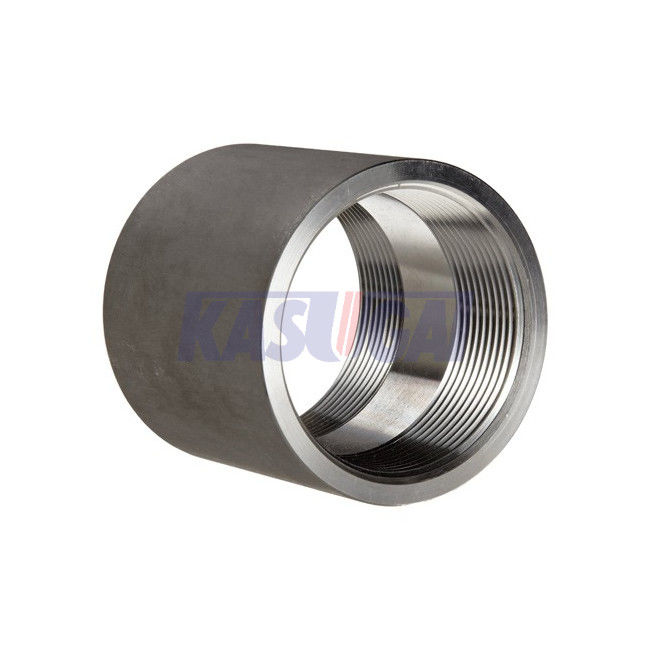

ASTM A403 WP304 ASME B16.11 forjó el acoplamiento roscado de acero inoxidable de alta presión de THD
Información de producto
| Nombre de producto |
ASTM A403 WP304 ASME B16.11 forjó el acoplamiento roscado de acero inoxidable de alta presión de THD |
| Tipo del hilo |
ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Gama de tallas |
Dimensión: 1/8" a 4" |
| Grueso de pared |
SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Estándares |
ASTM A403 |
| Clase de la presión |
3000 LIBRAS, 6000 LIBRAS, 9000 LIBRAS |
| Dimensiones |
ASME B16.11 |
Estándares y materiales: ASTM A403
Las colocaciones inoxidables de la tubería de acero de ASTM A403 refieren al material de forjado y rodaron las colocaciones inoxidables austeníticas para los tubos de la presión. Los grados comunes son WP304/L, WP316/L. Pueden ser utilizados en muchos campos como dirigir la industria, las plantas etc. de la conversión de energía.
Composiciones químicas de ASTM A403 (%)
| Grado A |
Composición (%) |
| Grado WP |
Designación de UNS |
C |
Manganeso |
P |
S |
Si |
Ni |
Cr |
MES |
Ti |
| WP304 |
S30400 |
0,08 |
2,00 |
0,045 |
0,030 |
1,00 |
8.0-11.0 |
18.0-22.0 |
﹍ |
﹍ |
| WP304L |
S30403 |
0.030E |
2,00 |
0,045 |
0,030 |
1,00 |
8.0-12.0 |
18.0-22.0 |
﹍ |
﹍ |
| WP310S |
S31008 |
0,08 |
2,00 |
0,045 |
0,030 |
1,00 |
19.0-22.0 |
24.0-26.0 |
﹍ |
﹍ |
| WP316 |
S31600 |
0,08 |
2,00 |
0,045 |
0,030 |
1,00 |
10.0-14.0 |
16.0-18.0 |
2.00-3.00 |
|
| WP316L |
S31603 |
0.030E |
2,00 |
0,045 |
0,030 |
1,00 |
10.0-14.0 |
16.0-18.0 |
2.00-3.00 |
﹍ |
| Wp321 |
S32100 |
0,08 |
2,00 |
0,045 |
0,030 |
1,00 |
9.0-12.0 |
17.0-19.0 |
﹍ |
|
Nota:
Donde los puntos de suspensión (﹍) aparecen en la tabla, no hay requisito y el elemento necesita ser analizado para o ser divulgado
El método de análisis para el nitrógeno será una cuestión de acuerdo entre el comprador y el fabricante
Columbio 0.10-0.30%; Vanadio 0.10-0.30%.
Para las paredes de diámetro bajo o finas, o ambos, donde se requieren muchos pasos de dibujo, un máximo del carbono de 0,04% es necesario en los grados TP304L y TP316L. Los pequeños tubos del diámetro exterior se definen como esos menos los de 0.500in. (23.7m m) en diámetro exterior y tubos ligeros de la pared como ésos menos los de 0.049in. (1.24m m) en el grueso de pared medio
Dimensiones del acoplamiento roscado B16.11 de ASME (THD)
El dibujo de ASME B16.11 forjó el acoplamiento con dos extremos roscados (THD). B: longitud mínima del hilo perfecto; L2: longitud útil del hilo externo; D: fuera de diámetro; W: extremo para terminar longitud del acoplamiento roscado.
| NPS |
B |
L2 |
D
3000# |
D
6000# |
W |
| 1/8" |
6,4 |
6,7 |
16 |
22 |
32 |
| 1/4" |
8,1 |
10,2 |
19 |
25 |
35 |
| 3/8" |
9,1 |
10,4 |
22 |
32 |
48 |
| el 1/2” |
10,9 |
13,6 |
28 |
38 |
48 |
| 3/4" |
12,7 |
13,9 |
35 |
44 |
51 |
| 1" |
14,7 |
17,3 |
44 |
57 |
60 |
| 1-1/4” |
17,0 |
18,0 |
57 |
64 |
67 |
| 1-1/2” |
17,8 |
18,4 |
64 |
76 |
79 |
| 2" |
19,0 |
19,2 |
76 |
92 |
86 |
| 2-1/2” |
23,6 |
28,9 |
92 |
108 |
92 |
| 3" |
25,9 |
30,5 |
108 |
127 |
108 |
| 4" |
27,7 |
33,0 |
140 |
159 |
121 |
