Colocaciones de alta presión de acero inoxidables
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | ASTM A182 F304 ASME B16.11 Camiseta recta roscada forjada (THD) de acero inoxidable de alta presión |
| Documento | Manual del producto PDF |

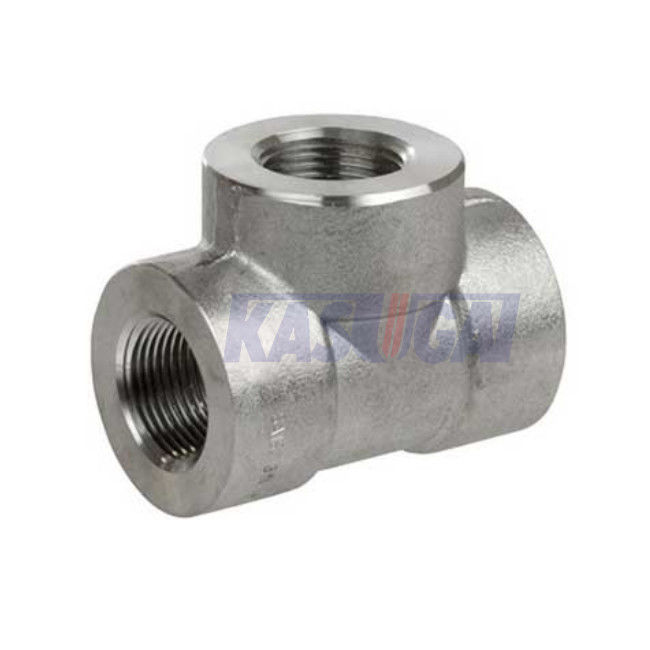

Camiseta recta roscada forjada de acero inoxidable de alta presión de ASTM A182 F304 ASME B16.11 (THD)
Información de producto
| Nombre de producto | Camiseta recta roscada forjada de acero inoxidable de alta presión de ASTM A182 F304 ASME B16.11 (THD) |
| Gama de tallas | 1/8" a 4" |
| Clase de la presión | Clase 2000 3000 6000 |
| Estándares | ASTM A182 |
| Tipo | (THD) camiseta recta roscada |
| Dimensiones | ASME B16.11 |
ASME B16.11 forjó la camiseta es una colocación de tres vías usada para hacer conexiones perpendiculares al tubo. Los tres mercados de la camiseta forjada se pueden suministrar con cualquier extremo de la soldadura del zócalo (interruptor) o roscaron el extremo (THD). Las camisetas forjadas se pueden clasificar más a fondo como tipo recto (los tres mercados son el mismo tamaño del tubo) o reducción del tipo (el mercado de la rama es un tamaño más pequeño del tubo). Las camisetas del interruptor de ASME B16.11 están disponibles en la clase 3000, 6000, y 9000 del grado de la presión; Las camisetas de ASME B16.11 THD están disponibles en clase del grado de la presión 2000, 3000, y 6000.
Estándares y materiales: ASTM A182 F304
ASTM A182 F304 es una especificación material que forja para 304 de acero inoxidables del grado y se utiliza para las forjas desnudas de fabricación o los productos gorged y trabajados a máquina para los usos que implican servicio de alta temperatura.
Composición química de ASTM A182 F304 (%)
| Grado | C, máxima | Manganeso, máximo | P, máximo | S, máximo | Si, máximo | Ni | Cr | N |
| F304 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0~11.0 | 18.0~20.0· | 0,10 |
Propiedades mecánicas de ASTM A182 F304
| Grado |
Resistencia a la tensión, minuto (MPa) |
Rinda la fuerza, minuto (MPa) |
Alargamiento en 2inches, minuto (%) |
Reducción del área, minuto (%) |
Dureza (HBW) |
| F304 | 515 | 205 | 30 | 50 | ﹍ |
ASME B16.11 dimensiona de camiseta recta forjada con los extremos roscados (THD)
ASME B16.11 forjó la camiseta con los extremos roscados
| NPS | 2000# |
3000# |
6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4" | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| el 1/2” | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4" | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4” | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2” | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2-1/2” | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4" | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8" | 3,18 | 3,18 | 6,35 | 6,4 | 6,7 |
| 1/4" | 3,18 | 3,30 | 6,60 | 8,1 | 10,2 |
| 3/8" | 3,18 | 3,51 | 6,98 | 9,1 | 10,4 |
| el 1/2” | 3,18 | 4,09 | 8,15 | 10,9 | 13,6 |
| 3/4" | 3,18 | 4,32 | 8,53 | 12,7 | 13,9 |
| 1" | 3,68 | 4,98 | 9,93 | 14,7 | 17,3 |
| 1-1/4” | 3,89 | 5,28 | 10,59 | 17,0 | 18,0 |
| 1-1/2” | 4,01 | 5,56 | 11,07 | 17,8 | 18,4 |
| 2" | 4,27 | 7,14 | 12,09 | 19,0 | 19,2 |
| 2-1/2” | 5,61 | 7,65 | 15,29 | 23,6 | 28,9 |
| 3" | 5,99 | 8,84 | 16,64 | 25,9 | 30,5 |
Nota general: todas las dimensiones están en milímetro
Nota: : centro-a-fin de la camiseta; H: fuera del diámetro de la banda; G: grueso de pared mínimo; B: longitud mínima del hilo perfecto; L2: longitud útil del hilo externo.
