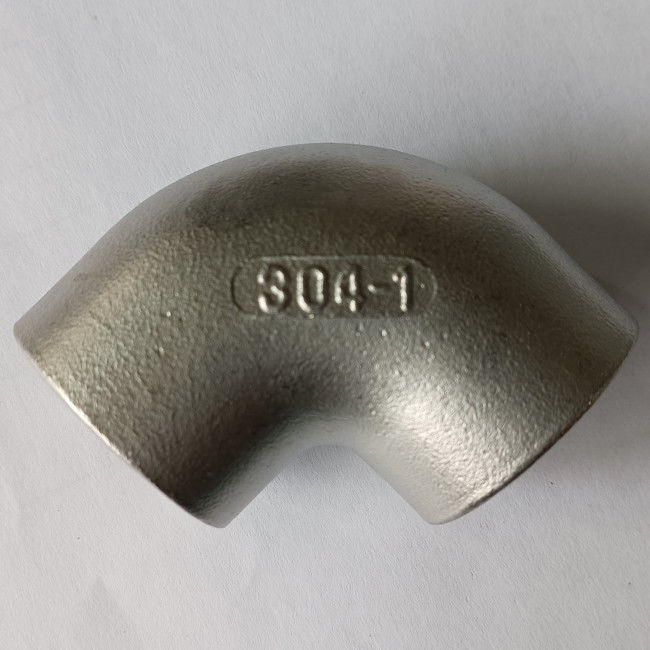

Codo de la soldadura del zócalo de las colocaciones de molde del acero inoxidable de 90DEG CL150 AISI 304L
  • Codo de la soldadura del zócalo de las colocaciones de molde del acero inoxidable de 90DEG CL150 AISI 304L
Codo de la soldadura del zócalo de las colocaciones de molde del acero inoxidable de 90DEG CL150 AISI 304L

Codo de la soldadura del zócalo de las colocaciones de molde del acero inoxidable de 90DEG CL150 AISI 304L

Lugar de origen China
Nombre de la marca KASUGAI
Certificación ISO-9001; PED; AD 2000
Número de modelo AISI 304 MSS SP-304 SP-114 90DEG CL150 1" codo echado de la Zócalo-soldadura
Documento Manual del producto PDF
Detalles del producto
Nombre de producto:
AISI 304 MSS SP-114 90DEG CL150 1" Zócalo-soldadura echada de acero inoxidable codo de 90 grados
Gama de tallas:
1/8" a 4"
Tipo que cabe:
Zócalo-soldadura codo de 90 grados
Clase de la presión:
150
Estándares:
AISI 304/L
Dimensiones:
MSS SP-114-2018
Resaltar:

Colocaciones de molde del acero inoxidable 90DEG

,

codo de la soldadura del zócalo 304L

,

Colocaciones de acero inoxidables AISI 304L

Pago y términos de envío
Cantidad de orden mínima
Para ser negociado
Precio
PER BASE MATERIAL PRICE
Detalles de empaquetado
Embalaje marinero
Tiempo de entrega
60 DÍAS PARA UN ENVASE
Condiciones de pago
L / C, T/T
Capacidad de la fuente
100 TONELADAS/MES
Descripción de producto

Zócalo-soldadura echada de acero inoxidable de AISI 304 MSS SP-114 90DEG CL150 codo de 90 grados



Información de producto

Nombre de producto Zócalo-soldadura echada de acero inoxidable de AISI 304 MSS SP-114 90DEG CL150 codo de 90 grados
Tipo que cabe Codo de la Zócalo-soldadura 90o
Dimensiones MSS SP-114: 2018
Gama de tallas 1/8" a 4"
Clase de la presión Clase 150
Materiales AISI 304/L



Estándar y materiales: AISI 304/L

El SAE/ANSI 304 (AISI 304) es el tipo lo más comúnmente posible disponible y usado de acero inoxidable. También se refiere como 18/8 acero inoxidable, el acero inoxidable A2 (según el ISO 3506), o 304S15 (según el estándar británico). Ésta es una aleación austenítica del cromo-níquel que significa prácticamente que tiene una resistencia a la corrosión muy alta. Es también no magnética y no puede ser endurecida con el tratamiento térmico. Pues AISI 304 puede soportar ambientes extremadamente corrosivos y se puede formar, trabajada a máquina y soldada con autógena relativamente fácil, es muy popular para una amplia gama de usos.



Composición química de AISI 304/L (%)

Grado C, máxima Cr Manganeso, máximo Ni P, máximo S, máximo Si, máximo
AISI 304 0,08 18~20 2 8~10.5 0,045 0,03 1
AISI 304L 0,03 18~20 2 8~12 0,045 0,03 1



Propiedades mecánicas de AISI 304/L

Propiedades mecánicas 304 304L
Dureza, Knoop 138 158
Dureza, Rockwell B 70 82
Dureza, Vickers 129 159
Resistencia a la tensión, última MPa 505 MPa 564
Resistencia a la tensión, producción MPa 215 MPa 210
Alargamiento en la rotura el 70% el 58%
Módulo de la elasticidad 193~200 GPa 193~200 GPa
Impacto de Charpy 325 J 216J



SP-114 dimensiona de la Zócalo-soldadura echada de la clase 150 codos, la camiseta y cruces de 45/90 grado. (en pulgadas)

Codo de la soldadura del zócalo de las colocaciones de molde del acero inoxidable de 90DEG CL150 AISI 304L 0



NPS Codos, camisetas y cruces del Centro-a-fin Codos del Centro-a-fin 45o Zócalo diámetro interior (mínimo)/(máximo) Profundidad del zócalo (b) (mínimo) Grueso del metal (a) Diámetro exterior de la banda (mínimo) Longitud de acoplamiento completa (mínima) Altura del casquillo (mínima) Grueso superior plano del casquillo (mínimo)
C SB SD G H W P G1
⅛ 0,81 0,69 0.420/0.440 0,32 0,09 0,75 1,00 0,68 0,09
¼ 0,81 0,69 0.555/0.575 0,32 0,09 0,84 1,00 0,68 0,09
⅜ 0,93 0,81 0.690/0.710 0,32 0,10 1,01 1,12 0,81 0,10
½ 1,12 0,87 0.855/0.875 0,32 0,10 1,20 1,38 0,93 0,12
¾ 1,31 1,00 1.065/1.085 0,37 0,12 1,46 1,50 1,06 0,13
1 1,50 1,12 1.330/1.350 0,44 0,13 1,77 1,62 1,31 0,15
1 ¼ 1,75 1,31 1.675/1.695 0,50 0,14 2,15 2,00 1,62 0,17
1 ½ 1,93 1,43 1.915/1.935 0,50 0,15 2,43 2,12 1,62 0,19
2 2,25 1,68 2.406/2.426 0,56 0,17 2,96 2,50 1,75 0,22
½ 2 2,68 1,93 2.906/2.931 0,56 0,21 3,31 2,87 2,00 0,25
3 3,06 2,18 3.535/3.560 0,56 0,23 4,00 3,18 2,25 0,29
4 3,81 2,62 4.545/4.570 0,69 0,26 5,06 3,68 2,50 0,36


NOTAS:

  1. Los modelos serán diseñados para producir los bastidores del grueso del metal dados en la tabla. El grueso del metal en ningún momento será menos del 90% de valores dados en la tabla.
  2. La longitud del hilo puede extender más allá de la anchura de la banda. Sin embargo, el (G) mínimo del grueso del metal se debe mantener en el extremo del hilo.
  3. Las costillas se permiten según la sección 9. Las líneas quebradas “externas” aplicables en los dibujos arriba indican donde se permiten las costillas.
