Lugar de origen | China |
Nombre de la marca | KASUGAI |
Certificación | ISO-9001; PED; AD 2000 |
Número de modelo | MSS SP-114 90DEG CL150 304 de acero inoxidable 90 grados de codo de rosca de rosca cruzada de sal |
Documento | Manual del producto PDF |

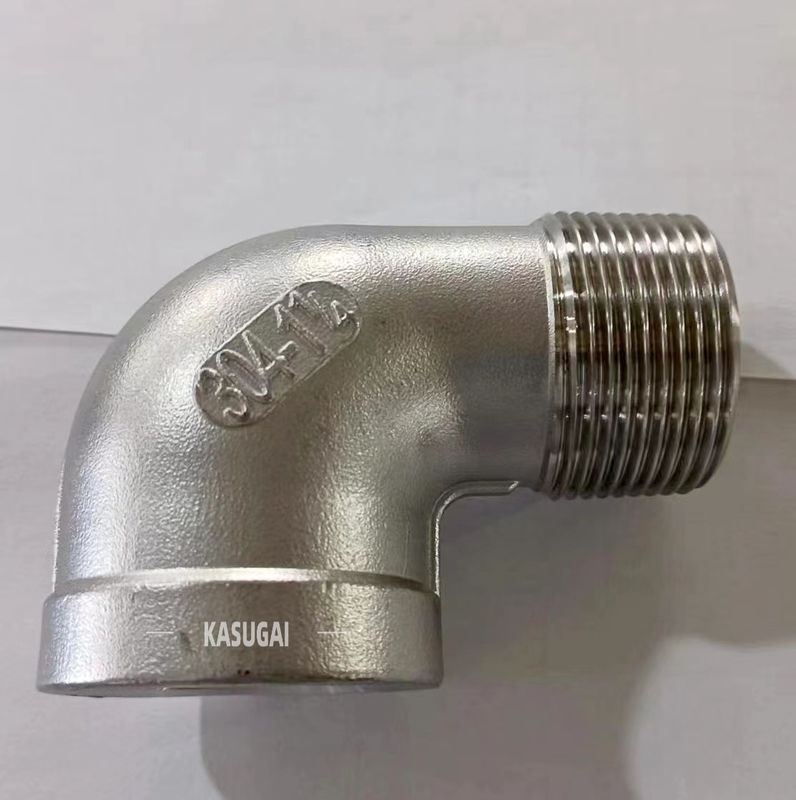

Acero inoxidable de MSS SP-114 90DEG CL150 304 hilo del molde del codo de 90 grados
Información de producto
Nombre de producto | Acero inoxidable de MSS SP-114 90DEG CL150 304 hilo del molde del codo de 90 grados |
Tipos del hilo | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
Dimensiones | ISO 49-1994 (E), MSS SP-114, ANSI B16.3 |
Gama de tallas | 1/8" a 4" |
Clase de la presión | Clase 150 |
Materiales | ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L), |
Las dimensiones del molde de la clase 150 roscaron codos de 90 grados, camisetas, cruces y codos de 45 grados
NPS | Centro-a-fin, codos, camisetas, cruces | Centro-a-fin, 45 codos deo | Longitud del hilo (b) (mínimo) | Anchura de la banda (mínima) | Grueso del metal (a)
| Fuera del diámetro de la banda (mínima) |
C | B | E | G | H | ||
⅛ | 0,81 | 0,69 | 0,25 | 0,20 | 0,09 | 0,75 |
¼ | 0,81 | 0,69 | 0,32 | 0,20 | 0,09 | 0,84 |
⅜ | 0,93 | 0,81 | 0,36 | 0,21 | 0,10 | 1,01 |
½ | 1,12 | 0,87 | 0,43 | 0,25 | 0,10 | 1,20 |
¾ | 1,31 | 1,00 | 0,50 | 0,27 | 0,12 | 1,46 |
1 | 1,50 | 1,12 | 0,58 | 0,30 | 0,13 | 1,77 |
1¼ | 1,75 | 1,31 | 0,67 | 0,34 | 0,14 | 2,15 |
1½ | 1,90 | 1,43 | 0,70 | 0,37 | 0,15 | 2,43 |
2 | 2,25 | 1,68 | 0,75 | 0,42 | 0,17 | 2,96 |
½ 2 | 2,68 | 1,93 | 0,92 | 0,48 | 0,21 | 3,31 |
3 | 3,06 | 2,18 | 0,98 | 0,55 | 0,23 | 3,00 |
4 | 3,81 | 2,62 | 1,08 | 0,66 | 0,26 | 5,06 |
Ventajas de las colocaciones inoxidables del tornillo de la pieza de acero fundido
