Colocaciones echadas de acero inoxidables
>
|
| Lugar de origen | China |
| Nombre de la marca | KASUGAI |
| Certificación | ISO-9001; PED; AD 2000 |
| Número de modelo | AISI 304 MSS SP-114 CL150 45DEG 2½″ Codo roscado fundido |
| Documento | Manual del producto PDF |

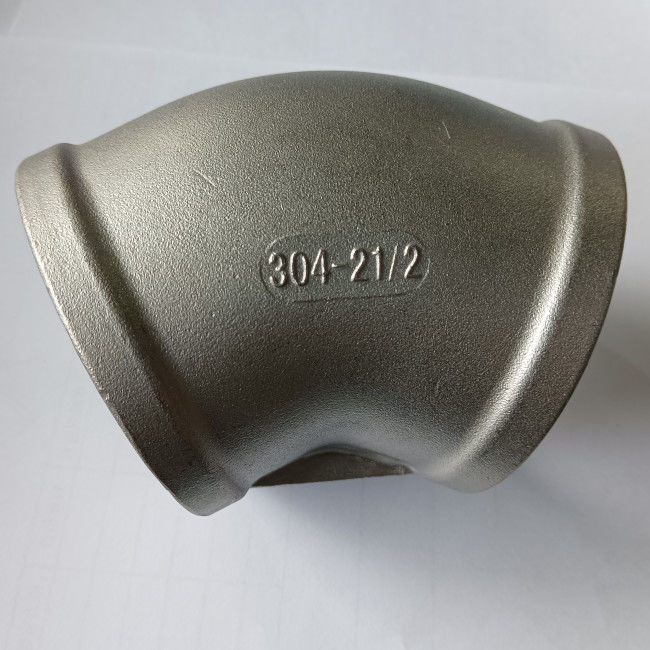

Codo roscado molde de acero inoxidable del ″ del ½ de AISI 304 MSS SP-114 CL150 45DEG 2
Información de producto
| Nombre de producto | Codo roscado molde de acero inoxidable del ″ del ½ de AISI 304 MSS SP-114 CL150 45DEG 2 |
| Tipos del hilo | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Dimensiones | MSS SP-114 |
| Gama de tallas | 1/8" a 4" |
| Clase de la presión | 150 |
| Materiales | AISI 304/L |
Estándar y materiales: AISI 304L
El SAE/ANSI 304 (AISI 304) es el tipo lo más comúnmente posible disponible y usado de acero inoxidable. También se refiere como 18/8 acero inoxidable, el acero inoxidable A2 (según el ISO 3506), o 304S15 (según el estándar británico). Ésta es una aleación austenítica del cromo-níquel que significa prácticamente que tiene una resistencia a la corrosión muy alta. Es también no magnética y no puede ser endurecida con el tratamiento térmico. Pues AISI 304 puede soportar ambientes extremadamente corrosivos y se puede formar, trabajada a máquina y soldada con autógena relativamente fácil, es muy popular para una amplia gama de usos.
Composición química de AISI 304/L (%)
| Grado | C, máxima | Cr | Manganeso, máximo | Ni | P, máximo | S, máximo | Si, máximo |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Propiedades mecánicas de AISI 304/L
| Propiedades mecánicas | 304 | 304L |
| Dureza, Knoop | 138 | 158 |
| Dureza, Rockwell B | 70 | 82 |
| Dureza, Vickers | 129 | 159 |
| Resistencia a la tensión, última | MPa 505 | MPa 564 |
| Resistencia a la tensión, producción | MPa 215 | MPa 210 |
| Alargamiento en la rotura | el 70% | el 58% |
| Módulo de la elasticidad | 193~200 GPa | 193~200 GPa |
| Impacto de Charpy | 325 J | 216J |
MSS SP-114 dimensiona de molde de 45 grados roscó los codos 90°/45°, las camisetas y las cruces (las pulgadas)
| NPS | Codos, camisetas y cruces del Centro-a-fin | El Centro-a-fin 45° codea | Longitud del hilo (b) (mínimo) | Anchura de la banda (mínima) | Grueso del metal (a) | Fuera del diámetro de la banda (mínima) |
| C | B | E | G | H | ||
| ⅛ | 0,81 | 0,69 | 0,25 | 0,20 | 0,09 | 0,75 |
| ¼ | 0,81 | 0,69 | 0,32 | 0,20 | 0,09 | 0,84 |
| ⅜ | 0,93 | 0,81 | 0,36 | 0,21 | 0,10 | 1,01 |
| ½ | 1,12 | 0,87 | 0,43 | 0,25 | 0,10 | 1,20 |
| ¾ | 1,31 | 1,00 | 0,50 | 0,27 | 0,12 | 1,46 |
| 1 | 1,50 | 1,12 | 0,58 | 0,30 | 0,13 | 1,77 |
| 1 ¼ | 1,75 | 1,31 | 0,67 | 0,34 | 0,14 | 2,15 |
| 1 ½ | 1,93 | 1,43 | 0,70 | 0,37 | 0,15 | 2,43 |
| 2 | 2,25 | 1,68 | 0,75 | 0,42 | 0,17 | 2,96 |
| ½ 2 | 2,68 | 1,93 | 0,92 | 0,48 | 0,2 | 3,31 |
| 3 | 3,06 | 2,18 | 0,98 | 0,55 | 0,23 | 4,00 |
| 4 | 3,81 | 2,62 | 1,08 | 0,66 | 0,26 | 5,06 |
NOTAS:
(a) los modelos serán diseñados para producir los bastidores del grueso del metal dados en la tabla. El grueso del metal en ningún momento será menos del 90% de valores dados en la tabla.
(b) la longitud del hilo puede extender más allá de la anchura de la banda. Sin embargo, el (G) mínimo del grueso del metal se debe mantener en el extremo del hilo.
