Colocaciones echadas de acero inoxidables
>
|
| Lugar de origen | China |
| Nombre de la marca | KASUGAI |
| Certificación | ISO-9001; PED; AD 2000 |
| Número de modelo | Tapas roscadas fundidas AISI 304 MSS SP-114 Clase 150 |
| Documento | Manual del producto PDF |

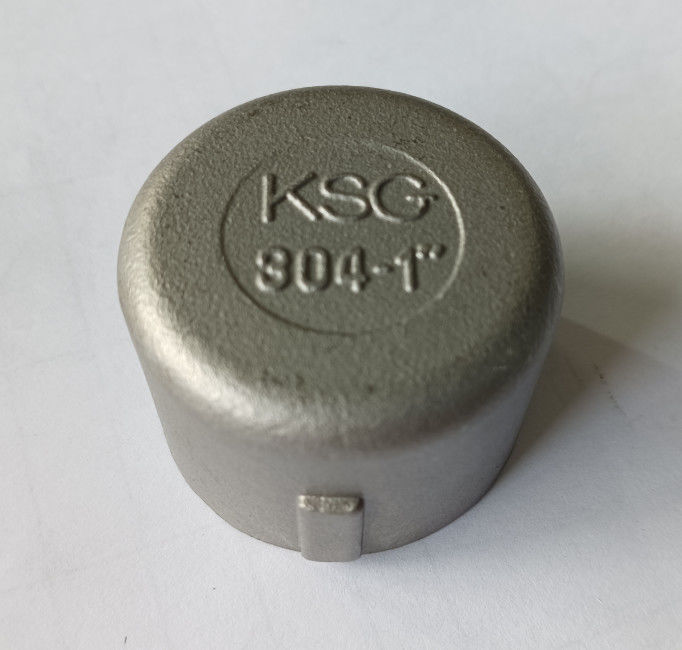

La clase 150 de AISI 304 MSS SP-114 echó los casquillos roscados
Información de producto
| Nombre de producto | La clase 150 de AISI 304 MSS SP-114 echó los casquillos roscados |
| Gama de tallas | 1/8" a 4" |
| Tipo del hilo | ASME B1.20.1 |
| Estándares | AISI 304/L |
| Clase de la presión | Clase 150 NPT |
| Dimensiones | MSS SP-114 |
Estándar y materiales: AISI 304L
El SAE/ANSI 304 (AISI 304) es el tipo lo más comúnmente posible disponible y usado de acero inoxidable. También se refiere como 18/8 acero inoxidable, el acero inoxidable A2 (según el ISO 3506), o 304S15 (según el estándar británico). Ésta es una aleación austenítica del cromo-níquel que significa prácticamente que tiene una resistencia a la corrosión muy alta. Es también no magnética y no puede ser endurecida con el tratamiento térmico. Pues AISI 304 puede soportar ambientes extremadamente corrosivos y se puede formar, trabajada a máquina y soldada con autógena relativamente fácil, es muy popular para una amplia gama de usos.
Composición química de AISI 304/L (%)
| Grado | C, máxima | Cr | Manganeso, máximo | Ni | P, máximo | S, máximo | Si, máximo |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Propiedades mecánicas de AISI 304/L
| Propiedades mecánicas | 304 | 304L |
| Dureza, Knoop | 138 | 158 |
| Dureza, Rockwell B | 70 | 82 |
| Dureza, Vickers | 129 | 159 |
| Resistencia a la tensión, última | MPa 505 | MPa 564 |
| Resistencia a la tensión, producción | MPa 215 | MPa 210 |
| Alargamiento en la rotura | el 70% | el 58% |
| Módulo de la elasticidad | 193~200 GPa | 193~200 GPa |
| Impacto de Charpy | 325 J | 216J |
Dimensiones de los casquillos echados MSS SP-114 (milímetros) del hilo de la clase 150
| NPS | Longitud del hilo (b) (mínimo) | Anchura de la banda (mínima) | Grueso del metal del lado (a) | Fuera del diámetro de la banda (mínima) | Altura (mínima) | Grueso de los casquillos superiores planos (mínimos) |
| B | E | G | H | P | G1 | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 0,68 | 0,09 |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 0,68 | 0,09 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1,01 | 0,81 | 0,10 |
| ½ | 0,43 | 0,25 | 0,10 | 1,20 | 0,93 | 0,12 |
| ¾ | 0,50 | 0,27 | 0,12 | 1,46 | 1,06 | 0,13 |
| 1 | 0,58 | 0,30 | 0,13 | 1,77 | 1,31 | 0,15 |
| 1 ¼ | 0,67 | 0,34 | 0,14 | 2,15 | 1,62 | 0,17 |
| 1 ½ | 0,70 | 0,37 | 0,15 | 2,43 | 1,62 | 0,19 |
| 2 | 0,75 | 0,42 | 0,17 | 2,96 | 1,75 | 0,22 |
| ½ 2 | 0,92 | 0,48 | 0,21 | 3,31 | 2,00 | 0,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4,00 | 2,25 | 0,29 |
| 4 | 1,08 | 0,66 | 0,26 | 5,06 | 2,50 | 0,36 |
NOTA GENERAL: Los casquillos se pueden hacer sin hendidura. Los casquillos hicieron tan estarán de tal altura P que no será la longitud del hilo perfecto menos que B, y la longitud del hilo útil (B más los hilos con las raíces completamente formadas y las crestas planas) será no menos que L2 (longitud útil del hilo externo) que sea requerido por ASME B1.20.1.
NOTAS:
los modelos (a) serán diseñados para producir los bastidores del grueso del metal dados en la tabla. El grueso del metal en ningún momento será menos del 90% de valores dados en la tabla.
(b) la longitud del hilo puede extender más allá de la anchura de la banda. Sin embargo, el (G) mínimo del grueso del metal se debe mantener en el extremo del hilo.
las costillas (c) se permiten según la sección 9. Las líneas quebradas “externas” aplicables en los dibujos arriba indican donde se permiten las costillas.
