Colocaciones echadas de acero inoxidables
>
|
| Lugar de origen | China |
| Nombre de la marca | KASUGAI |
| Certificación | ISO-9001; PED; AD 2000 |
| Número de modelo | Acoplamiento No-congregado roscado molde de acero inoxidable del ″ de AISI 304 MSS SP-114 CL150 2 |
| Documento | Manual del producto PDF |

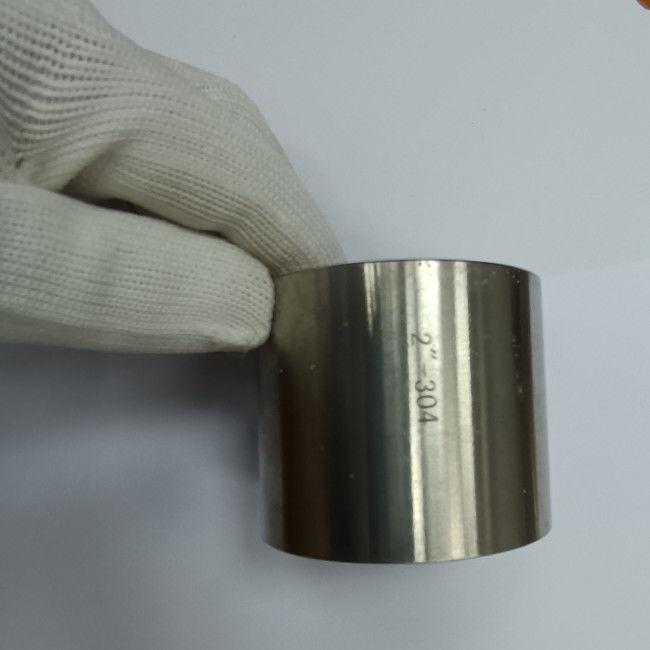

Acoplamiento No-congregado roscado molde de acero inoxidable del ″ de AISI 304 MSS SP-114 CL150 2
Información de producto
| Nombre de producto | Acoplamiento No-congregado roscado molde de acero inoxidable del ″ de AISI 304 MSS SP-114 CL150 2 |
| Tipos del hilo | ASME B1.20.1 (NPT) |
| Dimensiones | MSS SP-114 |
| Gama de tallas | 1 ¼ |
| Clase de la presión | Clase 150 NPT |
| Materiales | AISI 304/L |
Estándar y materiales: AISI 304/L
El SAE/ANSI 304 (AISI 304) es el tipo lo más comúnmente posible disponible y usado de acero inoxidable. También se refiere como 18/8 acero inoxidable, el acero inoxidable A2 (según el ISO 3506), o 304S15 (según el estándar británico). Ésta es una aleación austenítica del cromo-níquel que significa prácticamente que tiene una resistencia a la corrosión muy alta. Es también no magnética y no puede ser endurecida con el tratamiento térmico. Pues AISI 304 puede soportar ambientes extremadamente corrosivos y se puede formar, trabajada a máquina y soldada con autógena relativamente fácil, es muy popular para una amplia gama de usos.
Composición química de AISI 304/L (%)
| Grado | C, máxima | Cr | Manganeso, máximo | Ni | P, máximo | S, máximo | Si, máximo |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Propiedades mecánicas de AISI 304/L
| Propiedades mecánicas | 304 | 304L |
| Dureza, Knoop | 138 | 158 |
| Dureza, Rockwell B | 70 | 82 |
| Dureza, Vickers | 129 | 159 |
| Resistencia a la tensión, última | MPa 505 | MPa 564 |
| Resistencia a la tensión, producción | MPa 215 | MPa 210 |
| Alargamiento en la rotura | el 70% | el 58% |
| Módulo de la elasticidad | 193~200 GPa | 193~200 GPa |
| Impacto de Charpy | 325 J | 216J |
Dimensiones del acoplamiento roscado del molde de la clase 150 (recto y reduciendo tamaños) (en pulgadas)
| NPS | Longitud del hilo (b) (mínimo) | Anchura de la banda (mínima) | Grueso del metal (a) | Fuera del diámetro de la banda (c) (mínimo) | Longitud de los acoplamientos rectos (mínimos) | Longitud de los acoplamientos de reducción concéntricos (mínimos) |
| B | E | G | H | W | M | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 1,00 | — |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 1,00 | 1,00 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1,01 | 1,12 | 1,12 |
| ½ | 0,43 | 0,25 | 0,10 | 1,20 | 1,38 | 1,38 |
| ¾ | 0,50 | 0,27 | 0,12 | 1,46 | 1,50 | 1,50 |
| 1 | 0,58 | 0,30 | 0,13 | 1,77 | 1,62 | 1,62 |
| 1¼ | 0,67 | 0,34 | 0,14 | 2,15 | 2,00 | 2,00 |
| 1½ | 0,70 | 0,37 | 0,15 | 2,43 | 2,12 | 2,12 |
| 2 | 0,75 | 0,42 | 0,17 | 2,96 | 2,50 | 2,50 |
| ½ 2 | 0,92 | 0,48 | 0,21 | 3,31 | 2,87 | 3,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4,00 | 3,18 | 3,68 |
| 4 | 1,08 | 0,66 | 0,26 | 5,06 | 3,68 | 4,38 |
NOTA GENERAL: La reducción de acoplamientos puede ser tampoco campana o derecho. El diámetro exterior (h) de acoplamientos de reducción rectos corresponderá a la conexión de extremo más grande del tamaño de la colocación de reducción.
NOTAS:
(a) los modelos serán diseñados para producir los bastidores del grueso del metal dados en la tabla. El grueso del metal en ningún momento será menos del 90% de valores dados en la tabla.
(b) la longitud del hilo puede extender más allá de la anchura de la banda. Sin embargo, el (G) mínimo del grueso del metal se debe mantener en el extremo del hilo.
(c) los acoplamientos, los medios acoplamientos y los acoplamientos de la reducción pueden ser congregados o no-ser congregados.
(d) las costillas se permiten según la sección 9. Las líneas quebradas “externas” aplicables en los dibujos arriba indican donde se permiten las costillas.
