Colocaciones echadas de acero inoxidables
>
|
| Lugar de origen | China |
| Nombre de la marca | KASUGAI |
| Certificación | ISO-9001; PED; AD 2000 |
| Número de modelo | AISI 304 ISO 49-1994 (E) CL150 T reductora roscada fundida |
| Documento | Manual del producto PDF |

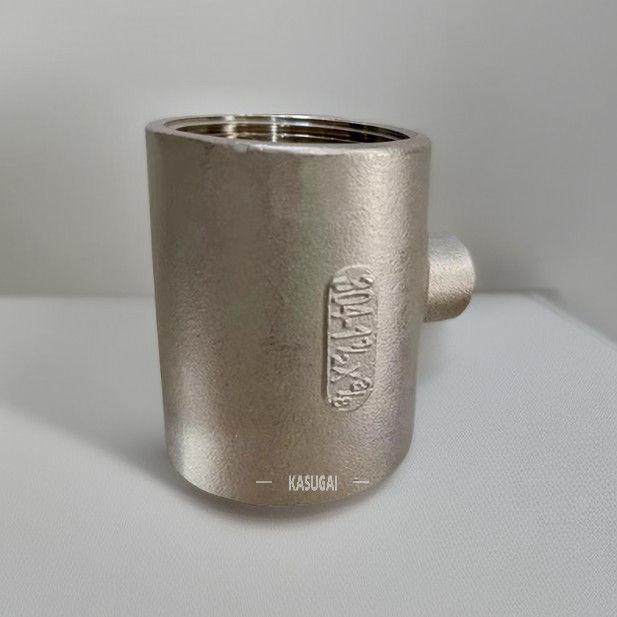

Molde de acero inoxidable de AISI 304 ISO 49-1994 (e) CL150 roscado reduciendo la camiseta
La camiseta de la tubería de acero tiene tres ramas que puedan cambiar la dirección flúida. T-ha formado o en forma de Y, e incluye la camiseta igual y camiseta de la reducción (camiseta de reductor). La camiseta de acero es ampliamente utilizada en las redes del tubo para transporta líquidos y los gases.
Información de producto
| Nombre de producto | Molde de acero inoxidable de AISI 304 ISO 49-1994 (e) CL150 roscado reduciendo la camiseta |
| Tipos del hilo | ASME B1.20.1 (NPT) |
| Dimensiones | 49:1994 DEL ISO (E) |
| Gama de tallas | 1 ½ “¾ del ×” |
| Clase de la presión | Clase 150 NPT |
| Materiales | AISI 304/L |
Estándar y materiales: AISI 304L
El SAE/ANSI 304 (AISI 304) es el tipo lo más comúnmente posible disponible y usado de acero inoxidable. También se refiere como 18/8 acero inoxidable, el acero inoxidable A2 (según el ISO 3506), o 304S15 (según el estándar británico). Ésta es una aleación austenítica del cromo-níquel que significa prácticamente que tiene una resistencia a la corrosión muy alta. Es también no magnética y no puede ser endurecida con el tratamiento térmico. Pues AISI 304 puede soportar ambientes extremadamente corrosivos y se puede formar, trabajada a máquina y soldada con autógena relativamente fácil, es muy popular para una amplia gama de usos.
Composición química de AISI 304/L (%)
| Grado | C, máxima | Cr | Manganeso, máximo | Ni | P, máximo | S, máximo | Si, máximo |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Propiedades mecánicas de AISI 304/L
| Propiedades mecánicas | 304 | 304L |
| Dureza, Knoop | 138 | 158 |
| Dureza, Rockwell B | 70 | 82 |
| Dureza, Vickers | 129 | 159 |
| Resistencia a la tensión, última | MPa 505 | MPa 564 |
| Resistencia a la tensión, producción | MPa 215 | MPa 210 |
| Alargamiento en la rotura | el 70% | el 58% |
| Módulo de la elasticidad | 193~200 GPa | 193~200 GPa |
| Impacto de Charpy | 325 J | 216J |
49:1994 del ISO (E) dimensiona de aumentar y de reducir la camiseta
| Camisetas que reducen en la rama | ||||
| Tamaño que cabe (pulgadas) | Dimensiones (milímetros) | Longitudes de colocación (milímetros) | ||
| a | b | z1 | z2 | |
| ¼ del × del ⅜ | 23 | 23 | 13 | 13 |
| ¼ del × del ½ | 24 | 24 | 11 | 14 |
| ⅜ del × del ½ | 26 | 26 | 13 | 16 |
| (¼ del × del ¾) | 26 | 27 | 11 | 17 |
| ⅜ del × del ¾ | 28 | 28 | 13 | 18 |
| ½ del × del ¾ | 30 | 31 | 15 | 18 |
| (¼ 1×) | 28 | 31 | 11 | 21 |
| ⅜ 1× | 30 | 32 | 13 | 22 |
| ½ 1× | 32 | 34 | 15 | 21 |
| ¾ 1× | 35 | 36 | 18 | 21 |
| (1 ⅜ del × del ¼) | 32 | 36 | 13 | 26 |
| 1 ½ del × del ¼ | 34 | 38 | 15 | 25 |
| 1 ¾ del × del ¼ | 36 | 41 | 17 | 26 |
| 1 × 1 del ¼ | 40 | 42 | 21 | 25 |
| 1 ½ del × del ½ | 36 | 42 | 17 | 29 |
| 1 ¾ del × del ½ | 38 | 44 | 19 | 29 |
| 1 × 1 del ½ | 42 | 46 | 23 | 29 |
| 1 ¼ del × 1 del ½ | 46 | 48 | 27 | 29 |
| ½ 2× | 38 | 48 | 14 | 35 |
| ¾ 2× | 40 | 50 | 16 | 35 |
| 2× 1 | 44 | 52 | 20 | 35 |
| ¼ 2× 1 | 48 | 54 | 24 | 35 |
| ½ 2× 1 | 52 | 55 | 28 | 36 |
| × 1 de 2 ½ | 47 | 60 | 20 | 43 |
| ¼ del × 1 de 2 ½ | 52 | 62 | 25 | 43 |
| ½ del × 1 de 2 ½ | 55 | 63 | 28 | 44 |
| × 2 de 2 ½ | 61 | 66 | 34 | 42 |
| 3× 1 | 51 | 67 | 21 | 50 |
| ¼ 3× 1 | 55 | 70 | 25 | 51 |
| ½ 3× 1 | 58 | 71 | 28 | 52 |
| 3× 2 | 64 | 73 | 34 | 49 |
| ½ 3× 2 | 72 | 76 | 42 | 49 |
| 4× 2 | 70 | 86 | 34 | 62 |
| 4× 3 | 84 | 92 | 48 | 62 |
| Camisetas que aumentan en la rama | ||||
| Tamaño que cabe (pulgadas) | Dimensiones (milímetros) | Longitudes de colocación (milímetros) | ||
| a | b | z1 | z2 | |
| ½ del × del ⅜ | 26 | 26 | 16 | 13 |
| ¾ del × del ½ | 31 | 30 | 18 | 15 |
| (× del ½ 1) | 34 | 32 | 21 | 15 |
| × 1 del ¾ | 36 | 35 | 21 | 18 |
| (¼ del ¾ ×1) | 41 | 36 | 26 | 17 |
| ¼ 1× 1 | 42 | 40 | 25 | 21 |
| (½ 1×1) | 46 | 42 | 29 | 23 |
| 1 ½ del × 1 del ¼ | 48 | 46 | 29 | 27 |
| (1 × del ¼ 2) | 54 | 48 | 35 | 24 |
| 1 × 2 del ½ | 55 | 52 | 36 | 28 |
