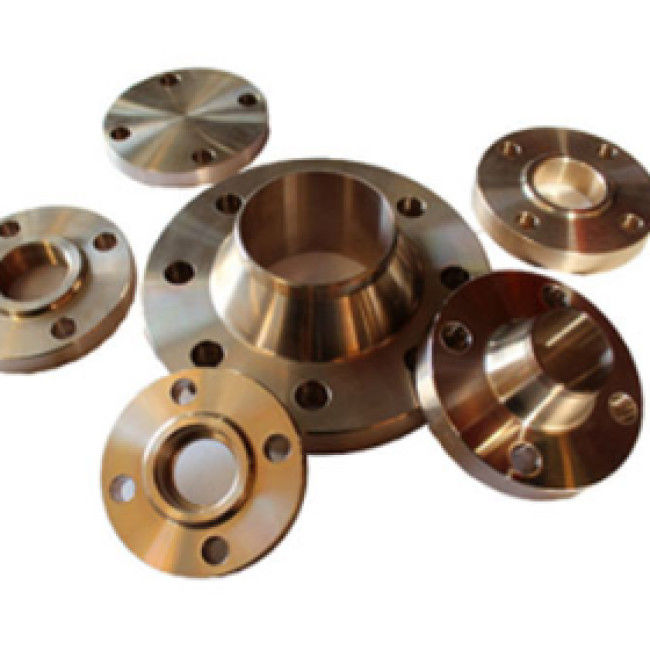

El níquel del cobre de ASTM B151 ensancha 90/10 C70600 cuello de la soldadura del ANSI B16.5

Lugar de origen	China
Nombre de la marca	Kasugai
Número de modelo	Se aplican las siguientes medidas:5
Documento	Manual del producto PDF

Detalles del producto

Nombre de producto:

Reborde del Cobre-níquel del ANSI B16.5 de ASTM B151 C70600 90/10) (

Gama de tallas:

el 1/2” a 24"

Reborde:

El cuello de la soldadura (WN), resbalón en (s), soldadura del zócalo (interruptor), roscó (TR), las

Especificaciones:

ESTRUENDO 2632/2633/86033/86036/86037 DEL ANSI B16.5 EEMUA145

Clase de la presión:

150 300

Grueso:

Sch5S Sch10S Sch40S Sch80S

Resaltar:

Rebordes del níquel del cobre de ASTM B151

Rebordes del cuello de la soldadura del ANSI B16.5

Rebordes del níquel del cobre del ANSI B16.5

Pago y términos de envío

Cantidad de orden mínima

negociable

Precio

Negociable

Detalles de empaquetado

Packng marinero

Tiempo de entrega

30 - 60 días laborables

Condiciones de pago

L / C, T/T

Capacidad de la fuente

100 toneladas por mes

Descripción de producto

Reborde del Cobre-níquel del ANSI B16.5 de ASTM B151 C70600 90/10) (

Información de producto

Nombre de producto	Reborde del Cobre-níquel del ANSI B16.5 de ASTM B151 C70600 90/10) (
Gama de tallas	el 1/2” a 24"
Tipo del reborde	El cuello de la soldadura (WN), resbalón en (s), soldadura del zócalo (interruptor), roscó (TR), las persianas (el BL)
Especificaciones	ESTRUENDO 2632/2633/86033/86036/86037 DEL ANSI B16.5 EEMUA145
Clase de la presión	150 300
Grueso	Sch5S Sch10S Sch40S Sch80S

Rebordes de cobre del níquel

Los rebordes de cobre del níquel se forjan usando una acción de acero de alta calidad. Experimentan un proceso que forja que implique el calentar, el formar, y el refrescarse. Dependiendo de la cantidad de fabricación, se utilizan diversas técnicas que forjan. El método de la forja de descenso del abierto-dado es de uso general para los productos de poco volumen pero tiene una alta tasa de producción. Sin embargo, requiere altos permisos que trabajan a máquina.

Los rebordes de cobre del níquel tienen muchos diversos usos. Pueden ser utilizados en ambientes marinos y para la tubería de alta presión. Estos rebordes también se utilizan para la construcción naval. Sus rebordes 90/10 de cobre de la soldadura del zócalo del níquel son de uso frecuente para los usos aflautados de alta presión tamaño pequeño. Ofrecen la misma fuerza de los parásitos atmosféricos y de cansancio como resbalón en los rebordes de SORF pero se diseñan manejar presiones más altas. El níquel de cobre es un buen conductor de la electricidad y del calor. Es por lo tanto de uso general para los usos marinos. Es la opción ideal para los usos donde está necesaria la alta presión. Los rebordes de cobre del níquel están disponibles en diversos grados y tamaños. Los usos típicos incluyen sistemas de tubería del agua de mar. Son altamente resistentes a la corrosión y ofrecen gran durabilidad. Son también altamente resistentes al desgaste y son ideales para los usos en la sustancia química, el aceite, y las industrias petroleras. Estos rebordes se pueden también pedir en longitudes especiales, y están disponibles en finales anodizados o polvo-revestidos. Cumplen estándares de ASTM y están a menudo disponibles para la entrega el mismo día.

Composiciones químicas (%) del tubo del Cobre-níquel de ASTM B151 (C70600)

Grado	Cu	Pb	Zn	FE	Ni	Manganeso
C70600	Balanza	0,05 máximo	1,0 máximos	1.0-1.8	9.0-11.0	1,0 máximos

Dimensiones del reborde del ANSI B16.5 - clase 150 (milímetros)

Tamaño nominal		Fuera del diámetro.	Grueso	Longitud a través del eje			Diámetro del eje	Diámetro aumentado de la cara.	Radio de la esquina del diámetro interior	Profundidad del zócalo	Diámetro interior contrario	Longitud del hilo	Agujeros de perno
Tamaño nominal		Fuera del diámetro.	Grueso	WN	TAN Interruptor TR	LJ	Diámetro del eje	Diámetro aumentado de la cara.	LJ	Interruptor	TR		Diámetro del anillo de perno.	No	Diámetro.
	B	O	t	Y1	Y2	Y3	X	R	r1	D	B4	Q	C	No	H
15	el 1/2	89	11,2	47,8	16		30,0	35,1	3	10	Chaflanado al diámetro importante del hilo en 45^o	16	60,5	4	16
20	3/4	99	12,7	52,3	16		38,0	42,9	3	11		16	69,8	4	16
25	1	108	14,3	55,6	18		49,5	50,8	3	13		18	79,2	4	16
32	1-1/4	117	15,8	57,2	21		58,5	63,5	5	14		21	88,9	4	16
40	1-1/2	127	17,6	62,0	22		65,0	73,2	6	16		22	98,6	4	16
50	2	152	19,1	63,5	25		77,5	91,9	8	18		25	120,6	4	19
65	2-/21	178	22,4	69,8	28		90,5	104,6	8	19		28	139,7	4	19
80	3	190	23,9	69,8	30		108	127,0	10	21		30	152,4	4	19
90	3-1/2	216	23,9	71,4	32		122	139,7	10			32	177,8	8	19
100	4	229	23,9	76,2	33		135	157,2	11			33	190,5	8	19
125	5	254	23,9	88,9	37		164	185,7	11			37	215,9	8	22
150	6	279	25,4	88,9	40		192	215,9	13			40	241,3	8	22
200	8	343	28,5	101,6	44		246	269,7	13			44,4	298,4	8	22
250	10	406	30,3	101,6	49		305	323,8	13			49,3	362,0	12	22
300	12	483	31,8	114,3	56		365	381,0	13			55,6	431,8	12	26
350	14	535	35,1	127,0	57	79	400	412,8	13			57,2	476,2	12	29
400	16	595	36,6	127,0	64	87	457	469,9	13			63,5	539,8	16	29
450	18	635	39,7	139,7	68	97	505	533,4	13			68,3	577,8	18	32
500	20	700	43,0	144,5	73	103	559	584,2	13			73,2	635,0	20	32
600	24	815	47,8	152,4	83	111	663	692,2	13			82,6	749,3	20	35

El níquel del cobre de ASTM B151 ensancha 90/10 C70600 cuello de la soldadura del ANSI B16.5 1

Tamaño nominal		Dimensiones de Ring Joint Flanges						Peso (kilogramos)
Tamaño nominal		Número del surco	Diámetro de la porción aumentada	Diámetro de la echada.	Profundidad	Anchura	Radio en la parte inferior	WN Sch 40	TAN	BL	Interruptor Sch 40	LJ	TR
	B	Número del surco	K	P	E	F	r2	WN Sch 40	TAN	BL	Interruptor Sch 40	LJ	TR
15	el 1/2							0,57	0,41	0,43	0,42	0,46	0,42
20	3/4							0,73	0,59	0,64	0,60	0,65	0,60
25	1	R15	63,5	47,62	6,35	8,74	0,8	1,03	0,79	0,87	0,81	0,86	0,82
32	1-1/4	R17	73,5	57,16	6,35	8,74	0,8	1,33	1,03	1,16	1,05	1,10	1,07
40	1-1/2	R19	83,0	65,07	6,35	8,74	0,8	1,76	1,36	1,58	1,38	1,43	1,41
50	2	R22	102	82,55	6,35	8,74	0,8	2,61	2,10	2,47	2,14	2,20	2,18
65	2-/21	R25	122	101,60	6,35	8,74	0,8	4,08	3,25	4,00	3,34	3,40	3,38
80	3	R29	134	114,30	6,35	8,74	0,8	4,93	3,87	4,95	3,99	4,00	4,05
90	3-1/2	R33	154	131,78	6,35	8,74	0,8	6,12	4,89	6,42		5,06	5,10
100	4	R36	172	149,22	6,35	8,74	0,8	6,96	5,38	7,09		5,55	5,63
125	5	R40	194	171,45	6,35	8,74	0,8	8,83	6,29	8,72		6,43	6,68
150	6	R43	219	193,68	6,35	8,74	0,8	10,9	7,77	11,4		7,89	8,27
200	8	R48	274	247,65	6,35	8,74	0,8	17,9	12,4	19,6		12,6	12,6
250	10	R52	331	304,80	6,35	8,74	0,8	25,0	17,6	29,1		17,8	17,6
300	12	R56	407	381,00	6,35	8,74	0,8	38,7	27,7	43,8		28,1	27,8
350	14	R59	426	396,88	6,35	8,74	0,8	51	35,3	59		47,6	35,2
400	16	R64	483	454,02	6,35	8,74	0,8	64	44,9	77		63,5	45,3
450	18	R68	547	517,52	6,35	8,74	0,8	75	49,3	94		72,6	49,7
500	20	R72	597	558,80	6,35	8,74	0,8	94	63	123		88,5	63,5
600	24	R76	712	673,10	6,35	8,74	0,8	133	89	188		124,7	90,5

Dimensiones del reborde del ANSI B16.5 – clase 300 (milímetros)

Tamaño nominal		Fuera del diámetro.	Grueso	Longitud a través del eje			Diámetro del eje	Diámetro aumentado de la cara.	Radio de la esquina del diámetro interior	Profundidad del zócalo	Diámetro interior contrario	Longitud del hilo	Agujeros de perno
Tamaño nominal		Fuera del diámetro.	Grueso	WN	TAN Interruptor TR	LJ	Diámetro del eje	Diámetro aumentado de la cara.	LJ	Interruptor	TR		Diámetro del anillo de perno.	No	Diámetro.
	B	O	t	Y1	Y2	Y3	X	R	r1	D	B4	Q	C	No	H
15	el 1/2	95	14,3	52,3	22		38,0	35,1	3	10	23,5	15,7	66,5	4	16
20	3/4	117	15,8	57,2	25		48,0	42,9	3	11	29,0	15,7	82,6	4	19
25	1	124	17,6	62,0	27		54,0	50,8	3	13	36,0	17,5	88,9	4	19
32	1-1/4	133	19,1	65,0	27		63,4	63,5	5	14	44,5	20,6	98,6	4	19
40	1-1/2	155	20,6	6,3	30		70,0	73,2	6	16	50,5	22,4	114,3	4	22
50	2	165	22,4	69,8	33		84,0	91,9	8	18	63,5	28,4	127,0	8	19
65	2-/21	190	25,4	76,2	38		100	104,6	8	19	76,0	31,8	149,4	8	22
80	3	210	28,5	79,2	43		117	127,0	10	21	92,0	31,8	168,1	8	22
90	3-1/2	229	30,3	81,0	44		133	139,7	10		105,0	36,6	184,2	8	22
100	4	254	31,8	85,9	48		146	157,2	11		118,0	36,6	200,2	8	22
125	5	279	35,1	98,6	51		178	185,7	11		145,0	42,9	235,0	8	22
150	6	318	36,6	98,6	52		206	215,9	13		171,0	46,0	269,7	12	22
200	8	381	41,2	111,3	62		260	269,7	13		222,0	50,8	330,2	12	26
250	10	444	47,8	117,3	67	95	321	323,8	13		276,0	55,6	387,4	16	29
300	12	520	50,8	130,0	73	102	375	381,0	13		329,0	60,5	450,8	16	32
350	14	585	53,9	142,7	76	111	425	412,8	13		360,0	63,5	514,4	20	32
400	16	650	57,2	146,0	83	121	483	469,9	13		411,0	68,3	571,5	20	35
450	18	710	60,5	158,8	89	130	533	533,4	13		462,0	69,8	628,6	24	35
500	20	775	63,5	162,1	95	140	587	584,2	13		513,0	73,2	685,8	24	35
600	24	915	69,9	168,1	106	152	702	692,2	13		614,0	82,6	812,8	24	42

El níquel del cobre de ASTM B151 ensancha 90/10 C70600 cuello de la soldadura del ANSI B16.5 1

Tamaño nominal		Dimensiones de Ring Joint Flanges						Peso (kilogramos)
Tamaño nominal		Número del surco	Diámetro de la porción aumentada	Diámetro de la echada.	Profundidad	Anchura	Radio en la parte inferior	WN Sch 40	TAN	BL	Interruptor Sch 40	LJ	TR
	B	Número del surco	K	P	E	F	r2	WN Sch 40	TAN	BL	Interruptor Sch 40	LJ	TR
15	el 1/2	R11	51,0	34,14	5,56	7,14	0,8	0,75	0,65	0,65	0,66	0,71	0,65
20	3/4	R13	63,5	42,88	6,35	8,74	0,8	1,27	1,11	1,11	1,14	1,20	1,10
25	1	R16	70,0	50,80	6,35	8,74	0,8	1,64	1,39	1,43	1,43	1,49	1,35
32	1-1/4	R18	79,5	60,32	6,35	8,74	0,8	2,07	1,70	1,83	1,75	1,81	1,69
40	1-1/2	R20	90,5	68,28	6,35	8,74	0,8	2,94	2,51	2,69	2,58	2,66	2,54
50	2	R23	108	82,55	7,92	11,91	0,8	3,45	2,91	3,22	2,97	3,02	2,92
65	2-/21	R26	127	101,60	7,92	11,91	0,8	5,10	4,22	4,86	4,41	4,37	4,24
80	3	R31	147	123,82	7,92	11,91	0,8	6,25	5,88	6,83	6,15	6,04	5,94
90	3-1/2	R34	159	131,78	7,92	11,91	0,8	8,78	7,44	8,85		7,64	7,90
100	4	R37	175	149,22	7,92	11,91	0,8	11,4	9,73	11,8		9,98	9,71
125	5	R41	210	180,98	7,92	11,91	0,8	15,4	12,5	15,8		12,7	12,4
150	6	R45	242	211,12	7,92	11,91	0,8	19,8	16,2	21,3		16,5	16,2
200	8	R49	302	269,88	7,92	11,91	0,8	30,5	24,8	34,6		25,2	24,8
250	10	R53	356	323,85	7,92	11,91	0,8	44,1	35,5	54		40,2	35,9
300	12	R57	413	381,00	7,92	11,91	0,8	64	51	79		58	51,5
350	14	R61	458	419,90	7,92	11,91	0,8	88	70	106		86,2	70,1
400	16	R65	508	469,90	7,92	11,91	0,8	113	90	139		113,4	90,4
450	18	R69	575	533,40	7,92	11,91	0,8	138	109	175		133,8	109,0
500	20	R73	635	584,20	9,52	13,49	1,5	169	135	221		167,8	136,0
600	24	R77	750	692,15	11,13	16,66	1,5	249	204	341		249,5	204,0
