Colocaciones echadas de acero inoxidables
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Certificación | ISO PED AD2000 |
| Número de modelo | Casquillo para soldar de acero inoxidable AISI 304 MSS SP-114 CL1000 |
| Documento | Manual del producto PDF |

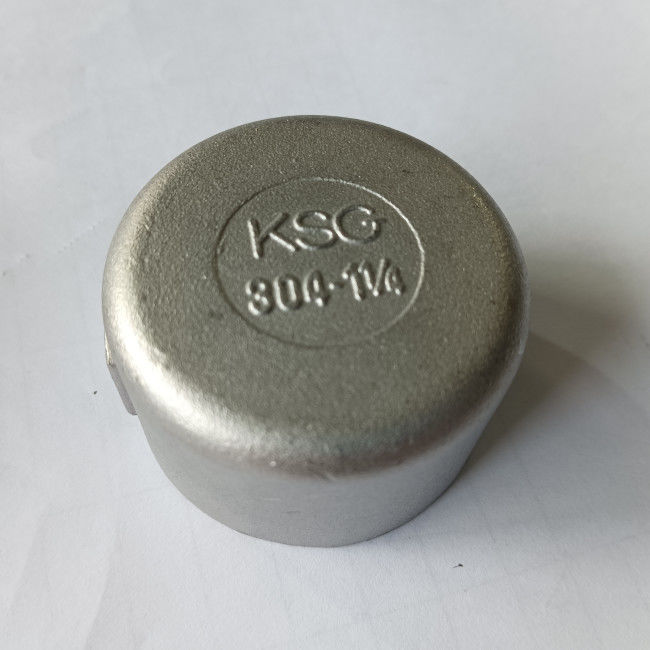

Casquillo echado de acero inoxidable de la Zócalo-soldadura de AISI 304 MSS SP-114 CL1000
Información de producto
| Nombre de producto | Casquillo echado de acero inoxidable de la Zócalo-soldadura de AISI 304 MSS SP-114 CL1000 |
| Tipo que cabe | Casquillo de la Zócalo-soldadura |
| Dimensiones | MSS SP-114: 2018 |
| Gama de tallas | 1 ¼” |
| Clase de la presión | Clase 1000 |
| Materiales | AISI 304/L |
Estándar y materiales: AISI 304/L
El SAE/ANSI 304 (AISI 304) es el tipo lo más comúnmente posible disponible y usado de acero inoxidable. También se refiere como 18/8 acero inoxidable, el acero inoxidable A2 (según el ISO 3506), o 304S15 (según el estándar británico). Ésta es una aleación austenítica del cromo-níquel que significa prácticamente que tiene una resistencia a la corrosión muy alta. Es también no magnética y no puede ser endurecida con el tratamiento térmico. Pues AISI 304 puede soportar ambientes extremadamente corrosivos y se puede formar, trabajada a máquina y soldada con autógena relativamente fácil, es muy popular para una amplia gama de usos.
Composición química de AISI 304/L (%)
| Grado | C, máxima | Cr | Manganeso, máximo | Ni | P, máximo | S, máximo | Si, máximo |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Propiedades mecánicas de AISI 304/L
| Propiedades mecánicas | 304 | 304L |
| Dureza, Knoop | 138 | 158 |
| Dureza, Rockwell B | 70 | 82 |
| Dureza, Vickers | 129 | 159 |
| Resistencia a la tensión, última | MPa 505 | MPa 564 |
| Resistencia a la tensión, producción | MPa 215 | MPa 210 |
| Alargamiento en la rotura | el 70% | el 58% |
| Módulo de la elasticidad | 193~200 GPa | 193~200 GPa |
| Impacto de Charpy | 325 J | 216J |
SP-114 dimensiona de las colocaciones labradas de la Zócalo-soldadura de la clase 1000 (en pulgadas)
| NPS | Codos, camisetas y cruces del Centro-a-fin | Codos del Centro-a-fin 45o | Zócalo diámetro interior (mínimo)/(máximo) |
Diámetro del diámetro interior. (mínimo)/(máximo) |
Profundidad del zócalo (mínima) | Grueso del metal | Diámetro exterior de la banda (mínimo) | Longitud de acoplamiento completa (mínima) | Altura del casquillo (mínima) | Grueso superior plano del casquillo (mínimo) |
| C | SB | BD | SD | G | H1 | W | P | G1 | ||
| ⅛ | 0,81 | 0,69 | 0.420/0.440 | 0.227/0.337 | 0,32 | 0,09 | 0,55 | 1,00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0.555/0.575 | 0.380/0.440 | 0,32 | 0,09 | 0,74 | 1,00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0.690/0.710 | 0.515/0.575 | 0,32 | 0,10 | 0,86 | 1,12 | 0,81 | 0,10 |
| ½ | 1,12 | 0,87 | 0.855/0.875 | 0.644/0.704 | 0,32 | 0,10 | 1,05 | 1,38 | 0,93 | 0,12 |
| ¾ | 1,31 | 1,00 | 1.065/1.085 | 0.854/0.914 | 0,37 | 0,12 | 1,30 | 1,50 | 1,06 | 0,13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0,44 | 0,13 | 1,61 | 1,62 | 1,31 | 0,15 | ||
| 1 ¼ | 1.675/1.695 | 1.412/1.472 | 0,50 | 0,14 | 1,86 | 2,00 | 1,62 | 0,17 | ||
| 1 ½ | 1.915/1.935 | 1.652/1.712 | 0,50 | 0,15 | 2,17 | 2,12 | 1,62 | 0,19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0,56 | 0,17 | 2,74 | 2,50 | 1,75 | 0,22 |
