Colocaciones de cobre del níquel
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Certificación | ISO PED AD2000 |
| Número de modelo | Reductor concéntrico de ASTM B122 ASME B16.9 |
| Documento | Manual del producto PDF |

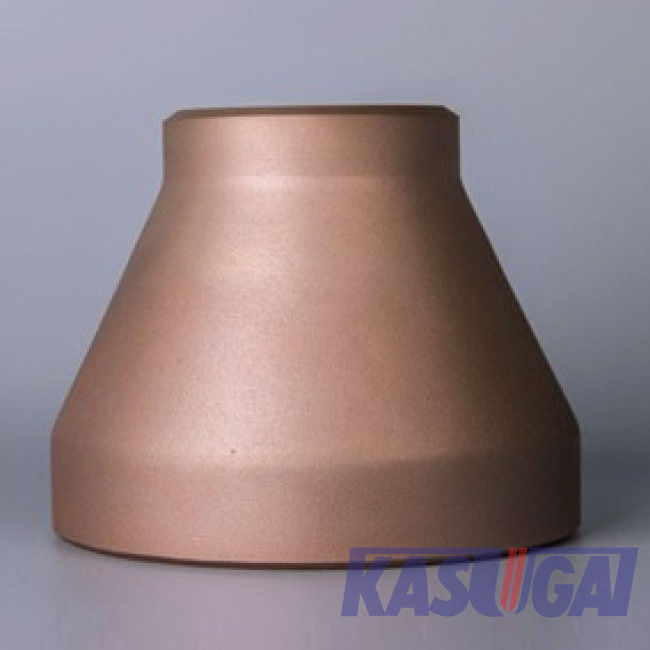

Reductor concéntrico del níquel del cobre de STM B122 C71500 ASMEB16.9
Información de producto
| Nombre de producto | Reductor concéntrico del níquel del cobre de ASTM B122 C71500 ASMEB16.9 |
| Tipo que cabe | Reductor concéntrico |
| Estándares | ASTM B122 |
| Gama de tallas | 3/4" a 48" |
| Dimensiones | ASME B16.9 |
| Grado | 70/30 níquel de cobre (UNS C71500) |
Composición química de ASTM B122 C71500 (%)
| UNS no. | Cu | Ni | Pb | FE, máximo | Manganeso, máximo | Zn, máximo | Sn | Cr | Otro |
| C71500 | Resto | 29.0-33.0A | 0,05B | 0.4-1.0 | 1,0 | 1,0B | — | — | B |
Un cobre más elementos con los límites específicos, el 99.5% mínimo.
B cuando el producto está para los usos de soldadura subsiguientes y es especificado tan por el comprador, cinc será el 0.50% máximo, lleva el 0.02% máximo, el fósforo el 0.02% máximo, el azufre el 0.02% máximo, y el máximo del carbono el 0.05%.
Propiedades mecánicas de ASTM B122 C71500
La NOTA 1-Plate está generalmente - disponible en solamente los genios tan laminados en caliente (M20). Las propiedades requeridas para otros genios serán convenidas en entre el fabricante y el comprador a la hora de poner la orden.
| Designación del genio | Resistencia a la tensión (MPaB) | Rockwell aproximado HardnessC, D | ||||
| Código | Nombre | Minuto | Máximo | Escala de G | Escala de B | 30-T superficial |
| M20 | Como laminado en caliente | 310 | 450 | |||
| H01 | Cuarto difícilmente | 400 | 495 | 67-81 | 61-71 | |
| H02 | Mitad difícilmente | 455 | 550 | 76-85 | 67-74 | |
| H04 | Difícilmente | 515 | 605 | 83-89 | 72-76 | |
| H06 | Duro adicional | 550 | 635 | 85-91 | 73-77 | |
| H08 | Primavera | 580 | 650 | 87-91 | 74-77 | |
B ve el apéndice X1.
Valores de la dureza de C Rockwell aplicarse como sigue: Los valores de la dureza de la escala de B y de G se aplican al metal 0,020 adentro. (0,508 milímetros) y encima en grueso, y los valores de la dureza de la escala 30-T apliqúese al metal 0,012 adentro. (0,305 milímetros) y encima en grueso.
La designación estándar de D definió en la práctica B 601
ASME dimensiones concéntricas/excéntricas de B16.9 del reductor (milímetros)
Los reductores son de uso frecuente cuando los diseñadores aflautados quieren reducir el diámetro de un funcionamiento recto del tubo. Hay dos estilos de los reductores estándar disponibles en ASME B16.9: Concéntrico – tener una línea central común; Reductor excéntrico – que compensa líneas centrales.
| NPS | O.D L milímetro pulgada |
O.D S milímetro pulgada |
H milímetro pulgada |
| 3/4 el x 1/2 | 26,7 1,05 |
21,3 0,84 |
38 1,50 |
| 3/4 x 3/8 | 26,7 1,05 |
17,3 0,68 |
38 1,50 |
| 1 x 3/4 | 33,4 1,32 |
26,7 1,05 |
51 2,00 |
| 1 el x 1/2 | 33,4 1,32 |
21,3 0,84 |
51 2,00 |
| 1-1/4 x 1 | 42,2 1,66 |
33,4 1,32 |
51 2,00 |
| 1-1/4 x 3/4 | 42,2 1,66 |
26,7 1,05 |
51 2,00 |
| 1-1/4 el x 1/2 | 42,2 1,66 |
21,3 0,84 |
51 2,00 |
| 1-1/2 x 1-1/4 | 48,3 1,90 |
42,2 1,66 |
64 2,50 |
| 1-1/2 x 1 | 48,3 1,90 |
33,4 1,32 |
64 2,50 |
| 1-1/2 x 3/4 | 48,3 1,90 |
26,7 1,05 |
64 2,50 |
| 1-1/2 el x 1/2 | 48,3 1,90 |
21,3 0,84 |
64 2,50 |
| 2 x 1-1/2 | 60,3 2,38 |
48,3 1,90 |
76 3,00 |
| 2 x 1-1/4 | 60,3 2,38 |
42,2 1,66 |
76 3,00 |
| 2 x 1 | 60,3 2,38 |
33,4 1,32 |
76 3,00 |
| 2 x 3/4 | 60,3 2,38 |
26,7 1,05 |
76 3,00 |
| 2-1/2 x 2 | 73,0 2,88 |
60,3 2,38 |
89 3,50 |
| 2-1/2 x 1-1/2 | 73,0 2,88 |
48,3 1,90 |
89 3,50 |
| 2-1/2 x 1-1/4 | 73,0 2,88 |
42,2 1,66 |
89 3,50 |
| 2-1/2 x 1 | 73,0 2,88 |
33,4 1,32 |
89 3,50 |
| 3 x 2-1/2 | 88,9 3,50 |
73,0 2,88 |
89 3,50 |
| 3 x 2 | 88,9 3,50 |
60,3 2,38 |
89 3,50 |
| 3 x 1-1/2 | 88,9 3,50 |
48,3 1,90 |
89 3,50 |
| 3 x 1-1/4 | 88,9 3,50 |
42,2 1,66 |
89 3,50 |
| 3-1/2 x 3 | 101,6 4,00 |
88,9 3,50 |
102 4,00 |
| 3-1/2 x 2-1/2 | 101,6 4,00 |
73,0 2,88 |
102 4,00 |
| 3-1/2 x 2 | 101,6 4,00 |
60,3 2,38 |
102 4,00 |
| 3-1/2 x 1-1/2 | 101,6 4,00 |
48,3 1,90 |
102 4,00 |
| 3-1/2 x 1-1/4 | 101,6 4,00 |
42,2 1,66 |
102 4,00 |
| 4 x 3-1/2 | 114,3 4,50 |
101,6 4,00 |
102 4,00 |
| 4 x 3 | 114,3 4,50 |
88,9 3,50 |
102 4,00 |
| 4 x 2-1/2 | 114,3 4,50 |
73,0 2,88 |
102 4,00 |
| 4 x 2 | 114,3 4,50 |
60,3 2,38 |
102 4,00 |
| 4 x 1-1/2 | 114,3 4,50 |
48,3 1,90 |
102 4,00 |
| 5 x 4 | 141,3 5,56 |
114,3 4,50 |
127 5,00 |
| 5 x 3-1/2 | 141,3 5,56 |
101,6 4,00 |
127 5,00 |
| 5 x 3 | 141,3 5,56 |
88,9 3,50 |
127 5,00 |
| 5 x 2-1/2 | 141,3 5,56 |
73,0 2,88 |
127 5,00 |
| 5 x 2 | 141,3 5,56 |
60,3 2,38 |
127 5,00 |
| 6 x 5 | 168,3 6,62 |
141,3 5,56 |
140 5,50 |
| 6 x 4 | 168,3 6,62 |
114,3 4,50 |
140 5,50 |
| 6 x 3-1/2 | 168,3 6,62 |
101,6 4,00 |
140 5,50 |
| 6 x 3 | 168,3 6,62 |
88,9 3,50 |
140 5,50 |
| 6 x 2-1/2 | 168,3 6,62 |
73,0 2,88 |
140 5,50 |
| 8 x 6 | 219,1 8,62 |
168,3 6,62 |
152 6,00 |
| 8 x 5 | 219,1 8,62 |
141,3 5,56 |
152 6,00 |
| 8 x 4 | 219,1 8,62 |
114,3 4,50 |
152 6,00 |
| 8 x 3-1/2 | 219,1 8,62 |
101,6 4,00 |
152 6,00 |
| 10 x 8 | 273,0 10,75 |
219,1 8,62 |
178 7,00 |
| 10 x 6 | 273,0 10,75 |
168,3 6,62 |
178 7,00 |
| 10 x 5 | 273,0 10,75 |
141,3 5,56 |
178 7,00 |
| 10 x 4 | 273,0 10,75 |
114,3 4,50 |
178 7,00 |
| 12 x 10 | 323,8 12,75 |
273,0 10,75 |
203 8,00 |
| 12 x 8 | 323,8 12,75 |
219,1 8,62 |
203 8,00 |
| 12 x 6 | 323,8 12,75 |
168,3 6,62 |
203 8,00 |
| 12 x 5 | 323,8 12,75 |
141,3 5,56 |
203 8,00 |
| X12 14 | 355,6 14,00 |
323,8 12,75 |
330 13,00 |
| 14 x 10 | 355,6 14,00 |
273,0 10,75 |
330 13,00 |
| 14 x 8 | 355,6 14,00 |
219,1 8,62 |
330 13,00 |
| 14 x 6 | 355,6 14,00 |
168,3 6,62 |
330 13,00 |
| 16 x 14 | 406,4 16,00 |
355,6 14,00 |
356 14,00 |
| X12 16 | 406,4 16,00 |
323,8 12,75 |
356 14,00 |
| 16 x 10 | 406,4 16,00 |
273,0 10,75 |
356 14,00 |
| 16 x 8 | 406,4 16,00 |
219,1 8,62 |
356 14,00 |
| 18 x 16 | 457 18,00 |
406,4 16,00 |
381 15,00 |
| 18 x 14 | 457 18,00 |
355,6 14,00 |
381 15,00 |
| X12 18 | 457 18,00 |
323,8 12,75 |
381 15,00 |
| 18 x 10 | 457 18,00 |
273,0 10,75 |
381 15,00 |
| 20 x 18 | 508 20,00 |
457 18,00 |
508 20,00 |
| 20 x 16 | 508 20,00 |
406,4 16,00 |
508 20,00 |
| 20 x 14 | 508 20,00 |
355,6 14,00 |
508 20,00 |
| X12 20 | 508 20,00 |
323,8 12,75 |
508 20,00 |
| 22 x 20 | 559 22,00 |
508 20,00 |
508 20,00 |
| 22 x 18 | 559 22,00 |
457 18,00 |
508 20,00 |
| 22 x 16 | 559 22,00 |
406,4 16,00 |
508 20,00 |
| 22 x 14 | 559 22,00 |
355,6 14,00 |
508 20,00 |
| 24 x 22 | 610 24,00 |
559 22,00 |
508 20,00 |
| 24 x 20 | 610 24,00 |
508 20,00 |
508 20,00 |
| 24 x 18 | 610 24,00 |
457 18,00 |
508 20,00 |
| 24 x 16 | 610 24,00 |
406,4 16,00 |
508 20,00 |
| 26 x 24 | 660 26,00 |
610 24,00 |
610 24,00 |
| 26 x 22 | 660 26,00 |
559 22,00 |
610 24,00 |
| 26 x 20 | 660 26,00 |
508 20,00 |
610 24,00 |
| 26 x 18 | 660 26,00 |
457 18,00 |
610 24,00 |
| 28 x 26 | 711 28,00 |
660 26,00 |
610 24,00 |
| 28 x 24 | 711 28,00 |
610 24,00 |
610 24,00 |
| 28 x 20 | 711 28,00 |
508 20,00 |
610 24,00 |
| 28 x 18 | 711 28,00 |
457 18,00 |
610 24,00 |
| 30 x 28 | 762 30,00 |
711 28,00 |
610 24,00 |
| 30 x 26 | 762 30,00 |
660 26,00 |
610 24,00 |
| 30 x 24 | 762 30,00 |
610 24,00 |
610 24,00 |
| 30 x 20 | 762 30,00 |
508 20,00 |
610 24,00 |
| 32 x 30 | 813 32,00 |
762 30,00 |
610 24,00 |
| 32 x 28 | 813 32,00 |
711 28,00 |
610 24,00 |
| 32 x 26 | 813 32,00 |
660 26,00 |
610 24,00 |
| 32 x 24 | 813 32,00 |
610 24,00 |
610 24,00 |
| 34 x 32 | 864 34,00 |
813 32,00 |
610 24,00 |
| 34 x 30 | 864 34,00 |
762 30,00 |
610 24,00 |
| 34 x 26 | 864 34,00 |
660 26,00 |
610 24,00 |
| 34 x 24 | 864 34,00 |
610 24,00 |
610 24,00 |
| 36 x 34 | 914 36,00 |
864 34,00 |
610 24,00 |
| 36 x 32 | 914 36,00 |
813 32,00 |
610 24,00 |
| 36 x 30 | 914 36,00 |
762 30,00 |
610 24,00 |
| 36 x 26 | 914 36,00 |
660 26,00 |
610 24,00 |
| 36 x 24 | 914 36,00 |
610 24,00 |
610 24,00 |
| 38 x 36 | 965 38,00 |
914 36,00 |
610 24,00 |
| 38 x 34 | 965 38,00 |
864 34,00 |
610 24,00 |
| 38 x 32 | 965 38,00 |
813 32,00 |
610 24,00 |
| 38 x 30 | 965 38,00 |
762 30,00 |
610 24,00 |
| 38 x 28 | 965 38,00 |
711 28,00 |
610 24,00 |
| 38 x 26 | 965 38,00 |
660 26,00 |
610 24,00 |
| 40 x 38 | 1016 40,00 |
965 38,00 |
610 24,00 |
| 40 x 36 | 1016 40,00 |
914 36,00 |
610 24,00 |
| 40 x 34 | 1016 40,00 |
864 34,00 |
610 24,00 |
| 40 x 32 | 1016 40,00 |
813 32,00 |
610 24,00 |
| 40 x 30 | 1016 40,00 |
762 30,00 |
610 24,00 |
| 42 x 40 | 1067 42,00 |
1016 40,00 |
610 24,00 |
| 42 x 38 | 1067 42,00 |
965 38,00 |
610 24,00 |
| 42 x 36 | 1067 42,00 |
914 36,00 |
610 24,00 |
| 42 x 34 | 1067 42,00 |
864 34,00 |
610 24,00 |
| 42 x 32 | 1067 42,00 |
813 32,00 |
610 24,00 |
| 42 x 30 | 1067 42,00 |
711 28,00 |
610 24,00 |
| 44 x 42 | 1118 44,00 |
1067 42,00 |
610 24,00 |
| 44 x 40 | 1118 44,00 |
1016 40,00 |
610 24,00 |
| 44 x 38 | 1118 44,00 |
965 38,00 |
610 24,00 |
| 44 x 36 | 1118 44,00 |
914 36,00 |
610 24,00 |
| 46 x 44 | 1168 46,00 |
1118 44,00 |
711 28,00 |
| 46 x 42 | 1168 46,00 |
1067 42,00 |
711 28,00 |
| 46 x 40 | 1168 46,00 |
1016 40,00 |
711 28,00 |
| 46 x 38 | 1168 46,00 |
965 38,00 |
711 28,00 |
| 48 x 46 | 1219 48,00 |
1168 46,00 |
711 28,00 |
| 48 x 44 | 1219 48,00 |
1118 44,00 |
711 28,00 |
| 48 x 42 | 1219 48,00 |
1067 42,00 |
711 28,00 |
| 48 x 40 | 1219 48,00 |
1016 40,00 |
711 28,00 |
*NPS: Tamaño nominal del tubo; O.D L: Diámetro exterior en el cartabón, extremo grande; O.D S: Diámetro exterior en el cartabón, pequeño extremo; H: Centro-a-fin.
