Colocaciones de cobre del níquel
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Certificación | ISO PED AD2000 |
| Número de modelo | ASTM B467 C71500 ASME B16.11 forjó (THD) la camiseta recta roscada el níquel de cobre |
| Documento | Manual del producto PDF |

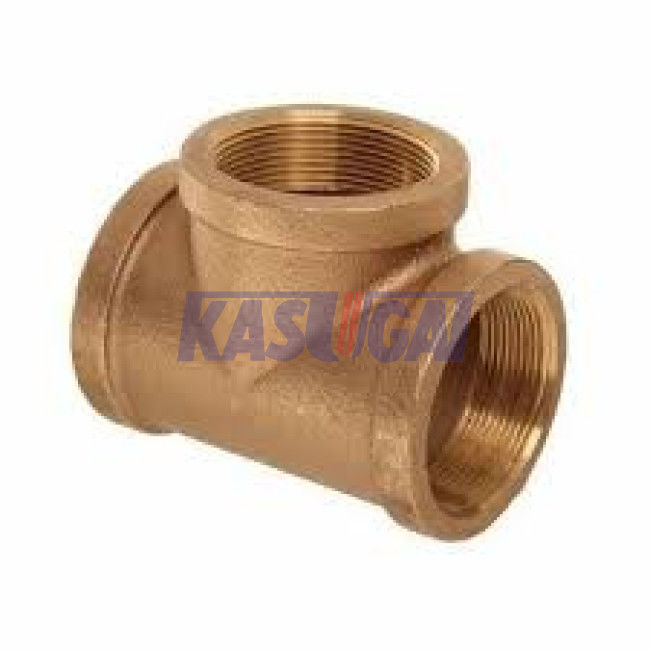

ASTM B467 C71500 ASME B16.11 forjó (THD) la camiseta recta roscada el níquel de cobre
Información de producto
| Nombre de producto | ASTM B467 C71500 ASME B16.11 forjó (THD) la camiseta recta roscada el níquel de cobre |
| Gama de tallas | 1/8" a 4" |
| Clase de la presión | Clase 2000 3000 6000 |
| Estándares | ASTM B467 |
| Tipo del hilo | ASME B1.20.1 (NPT) |
| Dimensiones | ASME B16.11 |
ASME B16.11 forjó la camiseta es una colocación de tres vías usada para hacer conexiones perpendiculares al tubo. Los tres mercados de la camiseta forjada se pueden suministrar con cualquier extremo de la soldadura del zócalo (interruptor) o roscaron el extremo (THD). Las camisetas forjadas se pueden clasificar más a fondo como tipo recto (los tres mercados son el mismo tamaño del tubo) o reducción del tipo (el mercado de la rama es un tamaño más pequeño del tubo). Las camisetas del interruptor de ASME B16.11 están disponibles en la clase 3000, 6000, y 9000 del grado de la presión; Las camisetas de ASME B16.11 THD están disponibles en clase del grado de la presión 2000, 3000, y 6000.
Materiales y estándares: ASTM B467
Composición química de ASTM B467 (%)
| Grado | UNS | Manganeso, máximo | Cu, minuto | Pb, máximo | FE, máximo | Ni, máximo | Zn, máximo |
| 70/30 | C71500 | 1,0 | 65 | 0,05 | 0.4-1.0 | 29-33 | 1 |
Propiedades mecánicas de ASTM B467
| Grado | UNS | Gama de la dureza, HB | Producción 0,2%, minuto (MPa) | Extensible, minuto (MPa) | Alargamiento, minuto (%) |
| 70/30 | C71500 | 80-120 | — | 310 | 27 |
ASME B16.11 dimensiona de la camiseta recta Forged con los extremos roscados (THD) (los milímetros)
| NPS | 2000# | 3000# | 6000# | B | L2 | ||||||
| H | G | H | G | H | G | ||||||
| 1/8" | 21 | 22 | 3,18 | 21 | 22 | 3,18 | 25 | 25 | 6,35 | 6,4 | 6,7 |
| 1/4" | 21 | 22 | 3,18 | 25 | 25 | 3,30 | 28 | 33 | 6,60 | 8,1 | 10,2 |
| 3/8" | 25 | 25 | 3,18 | 28 | 33 | 3,51 | 33 | 38 | 6,98 | 9,1 | 10,4 |
| el 1/2” | 28 | 33 | 3,18 | 33 | 38 | 4,09 | 38 | 46 | 8,15 | 10,9 | 13,6 |
| 3/4" | 33 | 38 | 3,18 | 38 | 46 | 4,32 | 44 | 56 | 8,53 | 12,7 | 13,9 |
| 1" | 38 | 46 | 3,68 | 44 | 56 | 4,98 | 51 | 62 | 9,93 | 14,7 | 17,3 |
| 1-1/4” | 44 | 56 | 3,89 | 51 | 62 | 5,28 | 60 | 75 | 10,59 | 17,0 | 18,0 |
| 1-1/2” | 51 | 62 | 4,01 | 60 | 75 | 5,56 | 64 | 84 | 11,07 | 17,8 | 18,4 |
| 2" | 60 | 75 | 4,27 | 64 | 84 | 7,14 | 83 | 102 | 12,09 | 19,0 | 19,2 |
| 2-1/2” | 76 | 92 | 5,61 | 83 | 102 | 7,65 | 95 | 121 | 15,29 | 23,6 | 28,9 |
| 3" | 86 | 109 | 5,99 | 95 | 121 | 8,84 | 106 | 146 | 16,64 | 25,9 | 30,5 |
| 4" | 106 | 146 | 18,67 | 114 | 152 | 27,7 | 114 | 152 | 33,0 | 18,67 | 27,7 |
Nota general: todas las dimensiones están en milímetro
Nota: : centro-a-fin de la camiseta; H: fuera del diámetro de la banda; G: grueso de pared mínimo; B: longitud mínima del hilo perfecto; L2: longitud útil del hilo externo.
