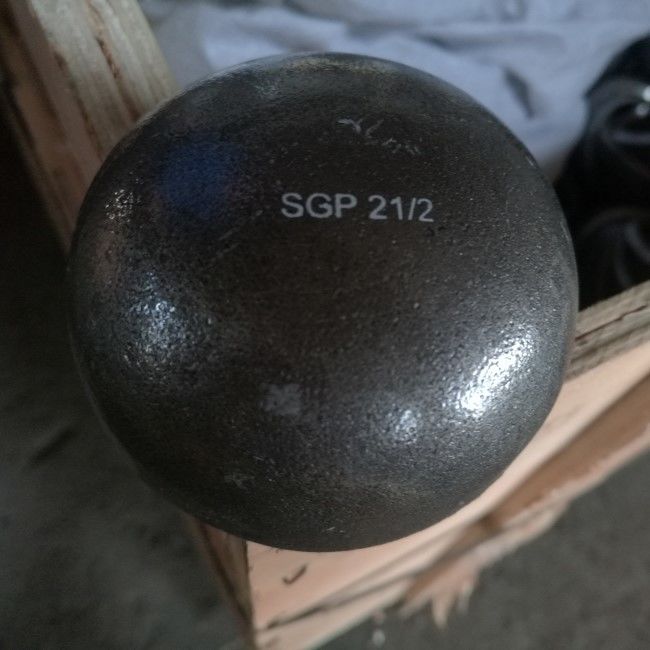

ASTM A234 GR. Casquillo de extremo del acero de carbono de WPB ASME B16.9
El casquillo es una colocación que simplifica los recipientes del reactor o los extremos de aislamiento de tubos en un sistema. También se refieren como extremos de tubo porque un casquillo de ASTM A234 WPB se utiliza en la extremidad de un tubo. Los casquillos, cuando están atados correctamente proporcionan un lacre hermético. Mientras que varios sectores industriales utilizan estas colocaciones para sellar los tubos o los recipientes del reactor. Los casquillos del tubo de ASTM A234 WPB se pueden también utilizar para eliminar la presencia de bloques del aire en tubos, particularmente en las líneas que llevan el agua. A menudo, son utilizados para proteger los extremos de un tubo contra conseguir deformados o saltados por las fuerzas externas. Por otra parte, el uso de un casquillo de extremo de la soldadura a tope A234 WPB puede prevenir el daño de hilos internos dentro del tubo o del tubo.
Información de producto
| Nombre de producto | ASTM A234 GR. Casquillo de extremo del acero de carbono de WPB ASME B16.9 |
| Gama de tallas | el 1/2” a 48" |
| Grueso de pared | SGP STD SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
| Estándares | ASTM A234 |
| Grado | WPB |
| Estándares de fabricación | ASME B16.9 MSS-SP-43 |
| Capa | Aceite negro a prueba de herrumbre o aceite galvanizado, transparente caliente |
Dimensiones del casquillo de extremo de ASTM A234 WPB B16.9 (milímetros)
El casquillo se utiliza para sellar un extremo abierto del tubo. En la instalación de tubos de la ingeniería, el casquillo hizo de acuerdo con ASME B16.9 será soldado con autógena al extremo y no necesita ser incluido en la dimensión de la longitud del funcionamiento del tubo.
| NPS | O.D milímetro pulgada |
E [NOTA (1)] milímetro pulgada |
E milímetro pulgada |
E1 [NOTA (2)] milímetro pulgada |
| el 1/2 | 21,3 0,84 |
25 1,00 |
4,57 0,18 |
25 1,00 |
| 3/4 | 26,7 1,05 |
25 1,00 |
3,81 0,15 |
25 1,00 |
| 1 | 33,4 1,32 |
38 1,50 |
4,57 0,18 |
38 1,50 |
| 1-1/4 | 42,2 1,66 |
38 1,50 |
4,83 0,19 |
38 1,50 |
| 1-1/2 | 48,3 1,90 |
38 1,50 |
5,08 0,20 |
38 1,50 |
| 2 | 60,3 2,38 |
38 1,50 |
5,59 0,22 |
44 1,75 |
| 2-1/2 | 73,0 2,88 |
38 1,50 |
7,00 0,28 |
51 2,00 |
| 3 | 88,9 3,50 |
51 2,00 |
7,62 0,30 |
64 2,50 |
| 3-1/2 | 101,6 4,00 |
64 2,50 |
8,13 0,32 |
76 3,00 |
| 4 | 114,3 4,50 |
64 2,50 |
8,64 0,34 |
76 3,00 |
| 5 | 141,3 5,56 |
76 3,00 |
9,65 0,38 |
89 3,50 |
| 6 | 168,3 6,62 |
89 3,50 |
10,92 0,43 |
102 4,00 |
| 8 | 219,1 8,62 |
102 4,00 |
12,70 0,50 |
127 5,00 |
| 10 | 273,0 10,75 |
127 5,00 |
12,70 0,50 |
152 6,00 |
| 12 | 323,8 12,75 |
152 6,00 |
12,70 0,50 |
178 7,00 |
| 14 | 355,6 14,00 |
165 6,00 |
12,70 0,50 |
191 7,50 |
| 16 | 406,4 16,00 |
178 7,00 |
12,70 0,50 |
203 8,00 |
| 18 | 457,0 18,00 |
203 8,00 |
12,70 0,50 |
229 9,00 |
| 20 | 508,0 20,00 |
229 9,00 |
12,70 0,50 |
254 10,00 |
| 22 | 559,0 22,00 |
254 10,00 |
12,70 0,50 |
254 10,00 |
| 24 | 610,0 24,00 |
267 10,50 |
12,70 0,50 |
305 12,00 |
| 26 | 660,0 26,00 |
267 10,50 |
… | … |
| 28 | 711,0 28,00 |
267 10,50 |
… | … |
| 30 | 762,0 30,00 |
267 10,50 |
… | … |
| 32 | 813,0 32,00 |
267 10,50 |
… | … |
| 34 | 864,0 34,00 |
267 10,50 |
… | … |
| 36 | 914,0 36,00 |
267 10,50 |
… | … |
| 38 | 965,0 38,00 |
305 12,00 |
… | … |
| 40 | 1016,0 40,00 |
305 12,00 |
… | … |
| 42 | 1067,0 42,00 |
305 12,00 |
… | … |
| 44 | 1118,0 44,00 |
343 13,50 |
… | … |
| 46 | 1168,0 46,00 |
343 13,50 |
… | … |
| 48 | 1219,0 48,00 |
343 13,50 |
… | … |
*NPS: Tamaño nominal del tubo; O.D: Fuera de diámetro en el cartabón; E: Longitud [NOTA (1)]; E1: Limitación del grueso de pared para la longitud; E: Longitud [NOTA (2)].
Composiciones químicas del CASQUILLO de ASTM A234 WPB (%)
| Grado | C | Manganeso | P | S | Si | Cr | MES | Ni | Cu | V | NOTA |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0,02 |
*For ASTM A234 GR. WPB, el equivalente de carbono (C.E.), sobre la base del análisis del calor y de la fórmula siguiente, será no mayor de 0,50. C.E. = C + manganeso/6 + (Cr + MES + V)/5 + ()/15 del Ni + del Cu. Los valores de C.E. serán divulgados sobre el informe de prueba.
Las colocaciones de *ASTM A234 WPB hechas de barra o de la placa pueden tener 0,35 carbonos máximos y que hizo de forjas pueda tener 0,35 carbonos máximos y 0,35 silicios máximos sin mínimo.
el *For cada reducción de 0,01% debajo del máximo especificado del carbono, un aumento de 0,06% manganesos sobre el máximo especificado será permitido, hasta un máximo de 1,65%.
la suma del *The de cobre, de níquel, de cromo, y de molibdeno no excederá de 1,00%
