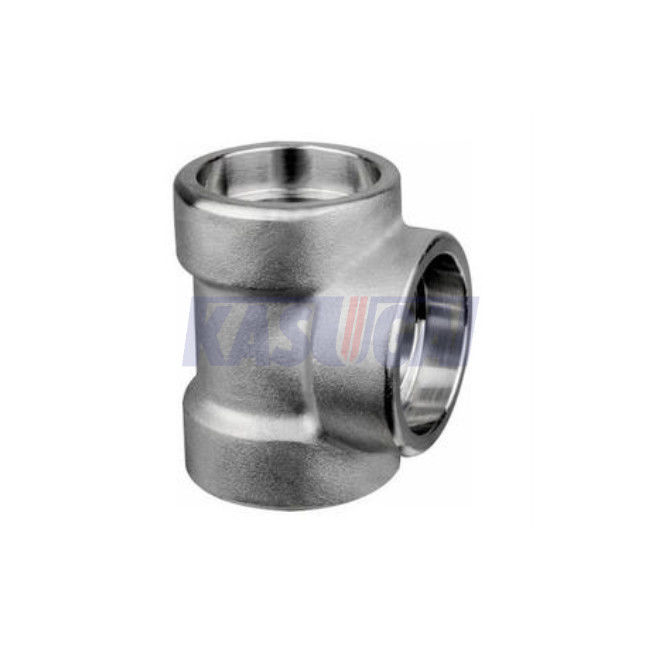

Camiseta recta forjada de acero de alta presión de la soldadura del zócalo de carbono de ASTM A105 ASME B16.11 (interruptor)
Información de producto
| Nombre de producto | Camiseta recta forjada de acero de alta presión de la soldadura del zócalo de carbono de ASTM A105 ASME B16.11 (interruptor) |
| Gama de tallas | 1/8" a 4" |
| Clase de la presión | Clase 3000 6000 9000 |
| Estándares | ASTM A105 |
| Tipo que cabe | Soldadura del zócalo (interruptores) |
| Dimensiones | ASME B16.11 |
ASME B16.11 forjó la camiseta es una colocación de tres vías usada para hacer conexiones perpendiculares al tubo. Los tres mercados de la camiseta forjada se pueden suministrar con cualquier extremo de la soldadura del zócalo (interruptor) o roscaron el extremo (THD). Las camisetas forjadas se pueden clasificar más a fondo como tipo recto (los tres mercados son el mismo tamaño del tubo) o reducción del tipo (el mercado de la rama es un tamaño más pequeño del tubo). Las camisetas del interruptor de ASME B16.11 están disponibles en la clase 3000, 6000, y 9000 del grado de la presión; Las camisetas de ASME B16.11 THD están disponibles en clase del grado de la presión 2000, 3000, y 6000.
Estándares y materiales: ASTM A105 que cabe la composición química (%)
| Clase de acero |
C máximo |
Si | Manganeso |
P máximo |
S máximo |
Ni máximo |
Cr máximo |
MES máximo |
V máximo |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
ASME B16.11 dimensiona de camiseta recta forjada con los extremos de la soldadura del zócalo (interruptor)
El dibujo técnico de ASME B16.11 forjó la camiseta con los extremos de soldadura del zócalo
| NPS | B máximo. |
B mínimo. |
3000# |
6000# |
| 1/8" | 11,2 | 10,8 | 11,0 | 11,0 |
| 1/4" | 14,6 | 14,2 | 11,0 | 13,5 |
| 3/8" | 18,0 | 17,6 | 13,5 | 15,5 |
| el 1/2” | 22,2 | 21,8 | 15,5 | 19,0 |
| 3/4" | 27,6 | 27,2 | 19,0 | 22,5 |
| 1" | 34,3 | 33,9 | 22,5 | 27,0 |
| 1-1/4” | 43,1 | 42,7 | 27,0 | 32,0 |
| 1-1/2” | 49,2 | 48,8 | 32,0 | 38,0 |
| 2" | 61,7 | 61,2 | 38,0 | 41,0 |
| 2-1/2” | 74,4 | 73,9 | 41,0 | - |
| 3" | 90,3 | 89,8 | 57,0 | - |
| 4" | 115,7 | 115,2 | 66,5 | - |
| NPS | G 3000# mínimo. |
G 6000# mínimo. |
G 9000# mínimo. |
J mínimo. |
| 1/8" | 2,41 | 3,15 | - | 9,5 |
| 1/4" | 3,02 | 3,68 | - | 9,5 |
| 3/8" | 3,20 | 4,01 | - | 9,5 |
| el 1/2” | 3,73 | 4,78 | 7,47 | 9,5 |
| 3/4" | 3,91 | 5,56 | 7,82 | 12,5 |
| 1" | 4,55 | 6,35 | 9,09 | 12,5 |
| 1-1/4” | 4,85 | 6,35 | 9,70 | 12,5 |
| 1-1/2” | 5,08 | 7,14 | 10,15 | 12,5 |
| 2" | 5,54 | 8,74 | 11,07 | 16,0 |
| 2-1/2” | 7,01 | - | - | 16,0 |
| 3" | 7,62 | - | - | 16,0 |
| 4" | 8,56 | - | - | 19,0 |
| NPS | 3000 | 6000 | 9000 | |||
| D máximo. |
D mínimo. |
D máximo. |
D mínimo. |
D máximo. |
D mínimo. |
|
| 1/8" | 7,6 | 6,1 | 4,8 | 3,2 | - | - |
| 1/4" | 10,0 | 8,5 | 7,1 | 5,6 | - | - |
| 3/8" | 13,3 | 11,8 | 9,9 | 8,4 | - | - |
| el 1/2” | 16,6 | 15,0 | 12,5 | 11,0 | 7,2 | 5,6 |
| 3/4" | 21,7 | 20,2 | 16,3 | 14,8 | 11,8 | 10,3 |
| 1" | 27,4 | 25,9 | 21,5 | 19,9 | 16,0 | 14,4 |
| 1-1/4” | 35,8 | 34,3 | 30,2 | 28,7 | 23,5 | 22,2 |
| 1-1/2” | 41,6 | 40,1 | 34,7 | 33,2 | 28,7 | 27,2 |
| 2" | 53,3 | 51,7 | 43,6 | 42,1 | 38,9 | 37,4 |
| 2-1/2” | 64,2 | 61,2 | - | - | - | - |
| 3" | 79,4 | 76,4 | - | - | - | - |
| 4" | 103,8 | 100,7 | - | - | - | - |
| NPS | 3000 | 6000 | 9000 | |||
| C máximo. |
C mínimo. |
C máximo. |
C mínimo. |
C máximo. |
C mínimo. |
|
| 1/8" | 3,18 | 3,18 | 3,96 | 3,43 | - | - |
| 1/4" | 3,78 | 3,30 | 4,60 | 4,01 | - | - |
| 3/8" | 4,01 | 3,50 | 5,03 | 4,37 | - | - |
| el 1/2” | 4,67 | 4,09 | 5,97 | 5,18 | 9,35 | 8,18 |
| 3/4" | 4,90 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 |
| 1" | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 |
| 1-1/4” | 6,07 | 5,28 | 7,92 | 6,93 | 12,14 | 10,62 |
| 1-1/2” | 6,35 | 5,54 | 8,92 | 7,80 | 12,70 | 11,12 |
| 2" | 6,93 | 6,04 | 10,92 | 9,50 | 13,84 | 12,12 |
| 2-1/2” | 8,76 | 7,67 | - | - | - | - |
| 3" | 9,52 | 8,30 | - | - | - | - |
| 4" | 10,69 | 9,53 | - | - | - | - |
Nota general: todas las dimensiones están en milímetro
Nota: : Centro-a-fin de la camiseta; H: fuera del diámetro de la banda; G: grueso de pared mínimo; B: longitud mínima del hilo perfecto; L2: longitud útil del hilo externo.
