| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | ASTM A420 ASME B16.11 Codo de soldadura por encastre (SW) de acero al carbono forjado a alta presión |
| Documento | Manual del producto PDF |

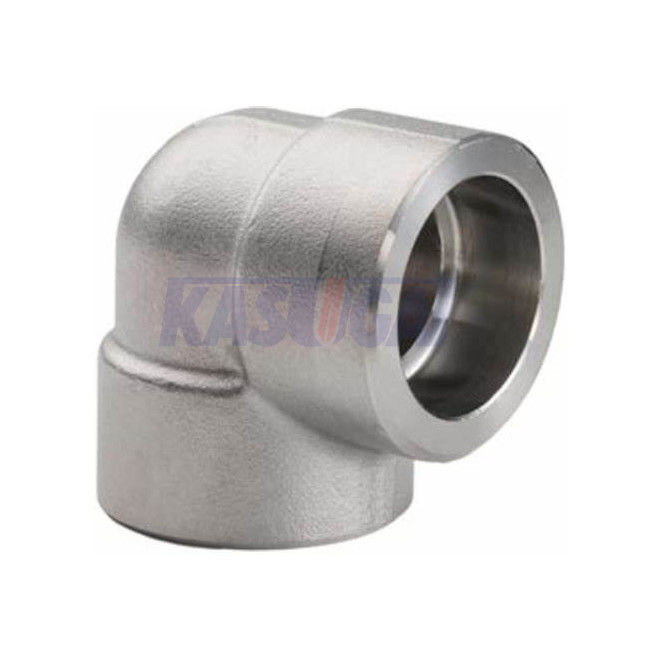

Codo de acero forjado de alta presión de la soldadura del zócalo de 90 grados de carbono de ASTM A420 ASME B16.11 (interruptor)
Información de producto
| Nombre de producto | Codo de acero forjado de alta presión de la soldadura del zócalo de 90 grados de carbono de ASTM A420 ASME B16.11 (interruptor) |
| Gama de tallas | 1/8" a 4" |
| Tipo que cabe | Codo de la soldadura del zócalo (interruptor) el 90° |
| Dimensiones | ASME B16.11 |
| Estándares | ASTM A420 |
| Clase de la presión | Clase 3000, 6000, 9000 |
ASTM A234 que cabe la composición química (%)
| Si | S | Manganeso | P | C | MES | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
Dimensiones del codo de la soldadura del zócalo de ASME B16.11 el 90° (interruptor) (milímetros)
Dibujo técnico del codo de ASME B16.11 el 90° con los extremos de soldadura del zócalo.
| NPS | B máximo. |
B mínimo. |
3000# |
6000# |
9000# |
| 1/8" | 11,2 | 10,8 | 11,0 | 11,0 | - |
| 1/4" | 14,6 | 14,2 | 11,0 | 13,5 | - |
| 3/8" | 18,0 | 17,6 | 13,5 | 15,5 | - |
| el 1/2” | 22,2 | 21,8 | 15,5 | 19,0 | 25,5 |
| 3/4" | 27,6 | 27,2 | 19,0 | 22,5 | 28,5 |
| 1" | 34,3 | 33,9 | 22,5 | 27,0 | 32,0 |
| 1-1/4” | 43,1 | 42,7 | 27,0 | 32,0 | 35,0 |
| 1-1/2” | 49,2 | 48,8 | 32,0 | 38,0 | 38,0 |
| 2" | 61,7 | 61,2 | 38,0 | 41,0 | 54,0 |
| 2-1/2” | 74,4 | 73,9 | 41,0 | - | - |
| 3" | 90,3 | 89,8 | 57,0 | - | - |
| 4" | 115,7 | 115,2 | 66,5 | - |
| NPS | G 3000# mínimo. |
G 6000# mínimo. |
G 9000# mínimo. |
J mínimo. |
| 1/8" | 2,41 | 3,15 | - | 9,5 |
| 1/4" | 3,02 | 3,68 | - | 9,5 |
| 3/8" | 3,20 | 4,01 | - | 9,5 |
| el 1/2” | 3,73 | 4,78 | 7,47 | 9,5 |
| 3/4" | 3,91 | 5,56 | 7,82 | 12,5 |
| 1" | 4,55 | 6,35 | 9,09 | 12,5 |
| 1-1/4” | 4,85 | 6,35 | 9,70 | 12,5 |
| 1-1/2” | 5,08 | 7,14 | 10,15 | 12,5 |
| 2" | 5,54 | 8,74 | 11,07 | 16,0 |
| 2-1/2” | 7,01 | - | - | 16,0 |
| 3" | 7,62 | - | - | 16,0 |
| 4" | 8,56 | - | - | 19,0 |
| NPS | 3000# | 6000# | 9000# | |||
| D, máximo. | D, mínima. | D, máximo. | D, mínima. | D, máxima | D, mínima. | |
| 1/8" | 7,6 | 6,1 | 4,8 | 3,2 | - | - |
| 1/4" | 10,0 | 8,5 | 7,1 | 5,6 | - | - |
| 3/8" | 13,3 | 11,8 | 9,9 | 8,4 | - | - |
| el 1/2” | 16,6 | 15,0 | 12,5 | 11,0 | 7,2 | 5,6 |
| 3/4" | 21,7 | 20,2 | 16,3 | 14,8 | 11,8 | 10,3 |
| 1" | 27,4 | 25,9 | 21,5 | 19,9 | 16,0 | 14,4 |
| 1-1/4” | 35,8 | 34,3 | 30,2 | 28,7 | 23,5 | 22,2 |
| 1-1/2” | 41,6 | 40,1 | 34,7 | 33,2 | 28,7 | 27,2 |
| 2" | 53,3 | 51,7 | 43,6 | 42,1 | 38,9 | 37,4 |
| 2-1/2” | 64,2 | 61,2 | - | - | - | - |
| 3" | 79,4 | 76,4 | - | - | - | - |
| 4" | 103,8 | 100,7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| C, máximo. | C, mínima. | C, máximo. | C, mínima. | C, máximo. | C, mínima. | |
| 1/8" | 3,18 | 3,18 | 3,96 | 3,43 | - | - |
| 1/4" | 3,78 | 3,30 | 4,60 | 4,01 | - | - |
| 3/8" | 4,01 | 3,50 | 5,03 | 4,37 | - | - |
| el 1/2” | 4,67 | 4,09 | 5,97 | 5,18 | 9,35 | 8,18 |
| 3/4" | 4,90 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 |
| 1" | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 |
| 1-1/4” | 6,07 | 5,28 | 7,92 | 6,93 | 12,14 | 10,62 |
| 1-1/2” | 6,35 | 5,54 | 8,92 | 7,80 | 12,70 | 11,12 |
| 2" | 6,93 | 6,04 | 10,92 | 9,50 | 13,84 | 12,12 |
| 2-1/2” | 8,76 | 7,67 | - | - | - | - |
| 3" | 9,52 | 8,30 | - | - | - | - |
| 4" | 10,69 | 9,53 | - | - | - | - |
Nota general: las dimensiones están todas en milímetro
Notas:
: centro-a-parte inferior del zócalo; B: diámetro de diámetro interior del zócalo; D: agujeree el diámetro del codo; C: grueso de pared del zócalo; G: grueso de pared de cuerpo; J: profundidad del zócalo.
