Colocaciones de alta presión de acero inoxidables
>
|
| Lugar de origen | China |
| Nombre de la marca | KASUGAI |
| Certificación | ISO-9001; PED; AD 2000 |
| Número de modelo | ASTM A182 F316 ASME B16.11 Unión de salida de enchufe cruzado de codo roscado forjado de alta presió |
| Documento | Manual del producto PDF |

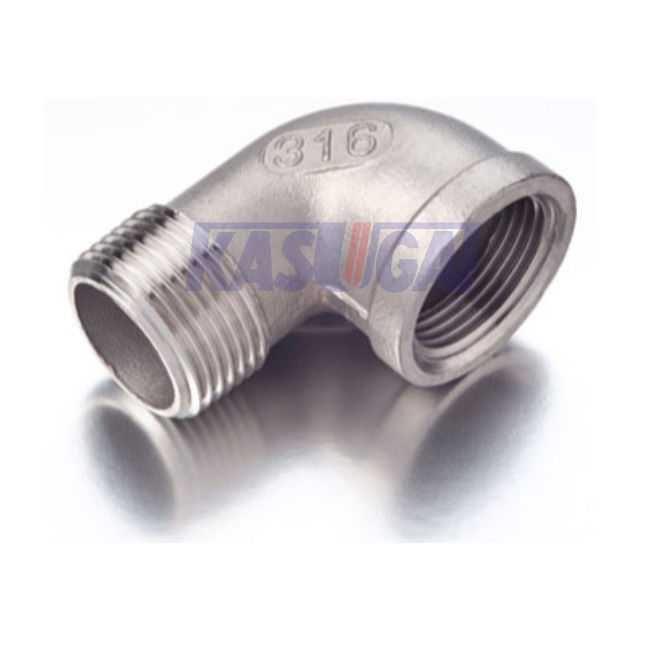

Codo roscado forjado de acero inoxidable de alta presión de la calle de ASTM A182 F316 ASME B16.11
ASTM A182 F316 ASME B16.11 l de alta presión forjó la unión cruzada roscada del mercado del enchufe del codo de la calle
Información de producto
| Nombre de producto | ASTM A182 F316 ASME B16.11 l de alta presión forjó la unión cruzada roscada del mercado del enchufe del codo de la calle |
| Tipos del hilo | ASME B1.20.1 (NPT) |
| Dimensiones | ASME B16.11 |
| Gama de tallas | 1/8" a 2" |
| Clase de la presión | Clase 3000 6000 |
| Estándares | ASTM A182 F316/L |
Estándares y materiales: ASTM A182 F316/F316L
Los rebordes de acero inoxidables 316/316L han aumentado resistencia a la corrosión crateriforme en los ambientes del cloruro debido a la adición de molibdeno. La letra “L” denota el contenido con poco carbono. Según ASME B16.5 y ASME B16.47, los rebordes 316L de los SS 316/se pueden hacer de forjas del grado F316 o F316L de ASTM A182, los bastidores de los grados CF8M o CF3M de ASTM A351, y las placas de los grados 316 o 316L de ASTM A240.
Los rebordes 316L de los SS 316/se pueden suministrar en los tipos diversos tales como cuello de soldadura, resbalón en, ciego, zócalo que suelda con autógena, junta de revestimiento, roscada, y la reducción, el etc. ensancha de ASME B16.5 se pueden proporcionar en ″ de los tamaños el 1/2 a 24 ″ en la clase 150, 300, 400, 600, 900, 1500, 2500. Los rebordes de las series A de ASME B16.47 se pueden proporcionar en ″ de los tamaños 26 a través del ″ 60 en la clase 150, 300, 400, 600, 900; mientras que los rebordes de las series B de ASME B16.47 se pueden proporcionar en ″ de los tamaños 26 con 60 en la clase 75, 150, 300, 400, 600, 900
Composición química de ASTM A182 F316/F316L (%)
| Grado | C, máxima | Manganeso, máximo | P, máximo | S, máximo | Si, máximo | Ni | Cr | MES | N, máxima |
| F316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Propiedades mecánicas de ASTM A182 F316/F316L
| Grado |
Resistencia a la tensión, minuto (MPa) |
Rinda la fuerza, minuto (MPa) |
Alargamiento en 2inches, minuto (%) |
Reducción del área, minuto (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Las dimensiones de ASME B16.11 roscaron el codo de la calle (los milímetros)
Codo de la calle de ASME B16.11 con el un extremo MNPT y el otro extremo FNPT
| NPS | J | H | G1 | G2 | B | L2 | L | ||||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8" | 19 | 22 | 25 | 32 | 19 | 25 | 3,18 | 5,08 | 2,74 | 4,22 | 6,4 | 6,7 | 10 |
| 1/4" | 22 | 25 | 32 | 38 | 25 | 32 | 3,30 | 5,66 | 3,22 | 5,28 | 8,1 | 10,2 | 11 |
| 3/8" | 25 | 28 | 38 | 41 | 32 | 38 | 3,51 | 6,98 | 3,50 | 5,59 | 9,1 | 10,4 | 13 |
| el 1/2” | 28 | 35 | 41 | 48 | 38 | 44 | 4,09 | 8,15 | 4,16 | 6,53 | 10,9 | 13,6 | 14 |
| 3/4" | 35 | 44 | 48 | 57 | 44 | 51 | 4,32 | 8,53 | 4,88 | 6,86 | 12,7 | 13,9 | 16 |
| 1" | 44 | 51 | 57 | 66 | 51 | 62 | 4,98 | 9,93 | 5,56 | 7,95 | 14,7 | 17,3 | 19 |
| 1-1/4” | 51 | 54 | 66 | 71 | 62 | 70 | 5,28 | 10,59 | 5,56 | 8,48 | 17,0 | 18,0 | 21 |
| 1-1/2” | 54 | 64 | 71 | 84 | 70 | 84 | 5,56 | 11,07 | 6,25 | 8,89 | 17,8 | 18,4 | 21 |
| 2" | 64 | 83 | 84 | 105 | 84 | 102 | 7,14 | 12,09 | 7,64 | 9,70 | 19,0 | 19,2 | 22 |
Nota general: todas las dimensiones están en milímetro
Notas: : extremo centro-a-femenino del codo de la calle; B: longitud mínima del hilo perfecto; Gruesode pared mínimo de G1; La pared mínima de G2 espesa; H: fuera del diámetro de la banda; J: centro-a-fin del codo de la calle; L: longitud mínima del hilo del mal; L2 longitud útil del hilo externo;
