| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | ASTM A420 ASME B16.11 Codo roscado de 90 grados (THD) de acero al carbono forjado a alta presión |
| Documento | Manual del producto PDF |

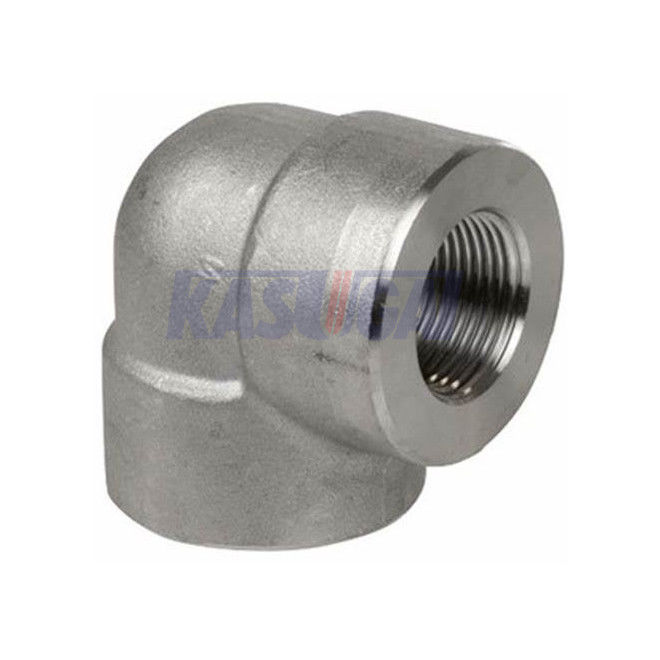

El acero de carbono forjado de alta presión de ASTM A420 ASME B16.11 90 grados roscó el codo (THD)
Información de producto
| Nombre de producto | El acero de carbono forjado de alta presión de ASTM A420 ASME B16.11 90 grados roscó el codo (THD) |
| Gama de tallas | 1/8" a 4" |
| Tipo del hilo | ASME B1.20.1 |
| Dimensiones | ASME B16.11 |
| Estándares | ASTM A420 |
| Clase de la presión | Clase 2000, 3000, 6000 |
ASTM A234 que cabe la composición química (%)
| Si | S | Manganeso | P | C | MES | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
Las dimensiones de ASME B16.11 el 90° roscaron el codo (THD) (los milímetros)
El dibujo técnico del codo de ASME B16.11 el 90° con el NPT roscó extremos.
| NPS | 2000# |
3000# |
6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4" | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| el 1/2” | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4" | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4” | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2” | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2-1/2” | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4" | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8" | 3,18 | 3,18 | 6,35 | 6,4 | 6,7 |
| 1/4" | 3,18 | 3,30 | 6,60 | 8,1 | 10,2 |
| 3/8" | 3,18 | 3,51 | 6,98 | 9,1 | 10,4 |
| el 1/2” | 3,18 | 4,09 | 8,15 | 10,9 | 13,6 |
| 3/4" | 3,18 | 4,32 | 8,53 | 12,7 | 13,9 |
| 1" | 3,68 | 4,98 | 9,93 | 14,7 | 17,3 |
| 1-1/4” | 3,89 | 5,28 | 10,59 | 17,0 | 18,0 |
| 1-1/2” | 4,01 | 5,56 | 11,07 | 17,8 | 18,4 |
| 2" | 4,27 | 7,14 | 12,09 | 19,0 | 19,2 |
| 2-1/2” | 5,61 | 7,65 | 15,29 | 23,6 | 28,9 |
| 3" | 5,99 | 8,84 | 16,64 | 25,9 | 30,5 |
| 4" | 6,55 | 11,18 | 18,67 | 27,7 | 33,0 |
Notas generales: las dimensiones están todas en milímetro
Nota: : centro-a-fin del codo roscado; H: fuera del diámetro de la banda; G: grueso de pared mínimo; B: longitud mínima de la longitud perfecta; L2: longitud del hilo útil.
