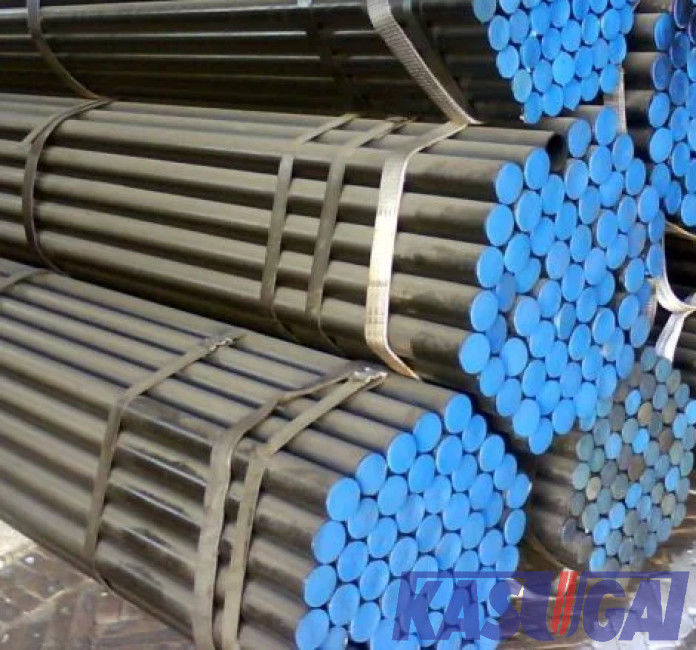

Tubería inconsútil del grueso de pared de ASME B36.10M Alloy Steel Pipe Sch20S

Lugar de origen	China
Nombre de la marca	Kasugai
Certificación	ISO PED AD2000
Número de modelo	ASTM A335 P9 ASME B36.10M/B36.19M SMLS
Documento	Manual del producto PDF

Detalles del producto

Nombre de producto:

Tubo sin soldadura de acero aleado ASTM A335 P9 ASME B36.10M/B36.19M

Gama de tallas:

1/8" A 48"

Grueso de pared:

Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, S

Longitud:

S.r.l., DRL, Corte-longitud (≤6m)

Proceso del final:

Extremos llanos, extremos biselados, extremos roscados

Dimensiones:

ASME/ANSI B36.10M ASME/ANSI 36.19M

Resaltar:

Tubería de acero de la aleación de Sch20S

ASME B36.10M Pipe Sch 20S

Tubería de acero de la aleación de ASME

Pago y términos de envío

Cantidad de orden mínima

negociable

Precio

Negociable

Detalles de empaquetado

Packng marinero

Tiempo de entrega

30 - 60 días laborables

Condiciones de pago

L/C, T/T

Capacidad de la fuente

500 toneladas por mes

Descripción de producto

Tubo de ASTM A335 P9 ASME B36.10M/B36.19M Alloy Steel Seamless para los servicios de la alta presión y de la temperatura

Información de producto:

Nombre de producto	Tubo de ASTM A335 P9 ASME B36.10M/B36.19M Alloy Steel Seamless para los servicios de la alta presión y de la temperatura
Estándares	ASTM A335/A335M, ASME SA335
Gama de tallas	1/8 ″ 48 al ″
Grueso de pared	Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS
Longitud	S.r.l., DRL, o como requisito de cliente
Proceso del final	Extremos llanos, extremos biselados, extremos roscados

Composición química de ASTM A335 P1, P2, P5, P9, P11, P12, P22, acero de aleación P91 (%)

Grado	C	Manganeso	P	S	Si	Cr	MES	V	N	Otros
P9	0,15 máximo	0.30-0.60	≤0.025	≤0.025	0.25-1.0	8.0-10.0	0.90-1.10

Propiedades mecánicas de ASTM A335 P1, P2, P5, acero de aleación P9

Grado

Resistencia a la tensión

(MPa)

Fuerza de producción

(MPa)

Alargamiento

(%)

≥415

≥205

≥30

Dimensiones de ASME/ANSI B36.10M Welded y tubería de acero labrada inconsútil

	D	Sch5s	Sch10s	Sch10	Sch20	Sch30	Sch40s	STD	Sch40	Sch60	Sch80s	XS	Sch80	Sch100	Sch120	Sch140	Sch160	XXS
1/8	10,3	---	1,24	---	---	---	1,73	1,73	1,73	---	2,41	2,41	2,41	---	---	---	---	---
1/4	13,7	---	1,65	---	---	---	2,24	2,24	2,24	---	3,02	3,02	3,02	---	---	---	---	---
3/8	17,1	---	1,65	---	---	---	2,31	2,31	2,31	---	3,2	3,2	3,2	---	---	---	---	---
el 1/2	21,3	1,65	2,11	---	---	---	2,77	2,77	2,77	---	3,73	3,73	3,73	---	---	---	4,78	7,47
3/4	26,7	1,65	2,11	---	---	---	2,87	2,87	2,87	---	3,91	3,91	3,91	---	---	---	5,56	7,82
1	33,4	1,65	2,77	---	---	---	3,38	3,38	3,38	---	4,55	4,55	4,55	---	---	---	6,35	9,09
1 ¼	42,2	1,65	2,77	---	---	---	3,56	3,56	3,56	---	4,85	4,85	4,85	---	---	---	6,35	9,7
1 ½	48,3	1,65	2,77	---	---	---	3,68	3,68	3,68	---	5,08	5,08	5,08	---	---	---	7,14	10,15
2	60,3	1,65	2,77	---	---	---	3,91	3,91	3,91	---	5,54	5,54	5,54	---	---	---	8,74	11,07
½ 2	73	2,11	3,05	---	---	---	5,16	5,16	5,16	---	7,01	7,01	7,01	---	---	---	9,53	14,02
3	88,9	2,11	3,05	---	---	---	5,49	5,49	5,49	---	7,62	7,62	7,62	---	---	---	11,13	15,24
½ 3	101,6	2,11	3,05	---	---	---	5,74	5,74	5,74	---	8,08	8,08	8,08	---	---	---	---	---
4	114,3	2,11	3,05	---	---	---	6,02	6,02	6,02	---	8,56	8,56	8,56	---	11,13	---	13,49	17,12
5	141,3	2,77	3,4	---	---	---	6,55	6,55	6,55	---	9,53	9,53	9,53	---	12,7	---	15,88	19,05
6	168,3	2,77	3,4	---	---	---	7,11	7,11	7,11	---	10,97	10,97	10,97	---	14,27	---	18,26	21,95
8	219,1	2,77	3,76	---	6,35	7,04	8,18	8,18	8,18	10,31	12,7	12,7	12,7	15,09	18,26	20,62	23,01	22,23
10	273,1	3,4	4,19	---	6,35	7,8	9,27	9,27	9,27	12,7	12,7	12,7	15,09	18,26	25,4	28,58	25,4	25,4
12	323,9	3,96	4,57	---	6,35	8,38	9,53	9,53	10,31	14,27	12,7	12,7	17,48	21,44	25,4	28,58	33,32	25,4
14	355,6	3,96	4,78	6,35	7,92	9,53	---	9,53	11,13	15,09	---	12,7	19,05	23,83	27,79	31,75	35,71
16	406,4	4,19	4,78	6,35	7,92	9,53	---	9,53	12,7	16,66	---	12,7	21,44	26,19	30,96	36,53	40,49
18	457,2	4,19	4,78	6,35	7,92	11,13	---	9,53	14,27	19,05	---	12,7	23,83	29,36	34,93	39,67	45,24
20	508	4,78	5,54	6,35	9,53	12,7	---	9,53	15,09	20,62	---	12,7	26,19	32,54	38,1	44,45	50,01
22	558,8	4,78	5,54	6,35	9,53	12,7	---	9,53	---	22,23	---	12,7	28,58	34,93	41,28	47,63	53,98
26	660,4	---	---	7,92	12,7	---	---	9,53	---	---	---	12,7
28	711,2	---	---	7,92	12,7	15,88	---	9,53	---	---	---	12,7
30	762	6,35	7,92	7,92	12,7	15,88	---	9,53	---	---	---	12,7
32	812,8	---	---	7,92	12,7	15,88	17,48	9,53	17,48	---	---	12,7
34	863,6	---	---	7,92	12,7	15,88	17,48	9,53	17,48	---	---	12,7
36	914,4	---	---	7,92	12,7	15,88	19,05	9,53	19,05	---	---	12,7
38	965,2	---	---	---	---	---	---	9,53	---	---	---	12,7
40	1016	---	---	---	---	---	---	9,53	---	---	---	12,7
42	1066,8	---	---	---	---	---	---	9,53	---	---	---	12,7
44	1117,6	---	---	---	---	---	---	9,53	---	---	---	12,7
46	1168,4	---	---	---	---	---	---	9,53	---	---	---	12,7
48	1219,2	---	---	---	---	---	---	9,53	---	---	---	12,7

Tamaño, dimensiones y tolerancias del tubo sin soldadura (milímetros)

NPS	*t/D	Tolerancia, % del nominal
1/8" ~2,5"	Todos	+20,0	-12,5
3" ~18"	el ≤5%	+22,5	-12,5
3" ~18"	>el 5%	+15,0	-12,5
≥20 “	>el 5%	+15,0	-12,5

*t: grueso de pared nominal; D: ordenado fuera de diámetro.

Dimensiones de ASME/ANSI B36.19M Welded y tubería de acero labrada inconsútil

NPS 　 (pulgadas)	Fuera del diámetro. (milímetro)	Grueso de pared nominal (milímetros)
NPS 　 (pulgadas)	Fuera del diámetro. (milímetro)	Sch5S ⁽¹⁾	Sch10S ⁽¹⁾	Sch40S	Sch80S
1/8	10,3	---	1,24	1,73	2,41
1/4	13,7	---	1,65	2,24	3,02
3/8	17,1	---	1,65	2,31	3,20
el 1/2	21,3	1,65	2,11	2,77	3,73
3/4	26,7	1,65	2,11	2,87	3,91
1	33,4	1,65	2,77	3,38	4,55
1 ¼	42,2	1,65	2,77	3,56	4,85
1 ½	48,3	1,65	2,77	3,68	5,08
2	60,3	1,65	2,77	3,91	5,54
½ 2	73	2,11	3,05	5,16	7,01
3	88,9	2,11	3,05	5,49	7,62
½ 3	101,6	2,11	3,05	5,74	8,08
4	114,3	2,11	3,05	6,02	8,56
5	141,3	2,77	3,4	6,55	9,53
6	168,3	2,77	3,4	7,11	10,97
8	219,1	2,77	3,76	8,18	12,70
10	273,1	3,40	4,19	9,27	12.70(2)
12	323,9	3,96	4,57	9.53(2)	12.70(2)
14	355,6	3,96	4.78(2)	…	…
16	406,4	4,19	4.78(2)	…	…
18	457,2	4,19	4.78(2)	…	…
20	508	4,78	5.54(2)	…	…
22	558,8	4,78	5.54(2)	…	…
24	660,4	5,54	6,35	…	…
30	762	6,35	7,92	…	…

Notas:

(1) los gruesos de pared 5S y 10S del horario no permiten roscar de acuerdo con ANSI/ASME B1.20.1

(2) estas dimensiones no se ajustan a ANSI/ASME B36.1M
