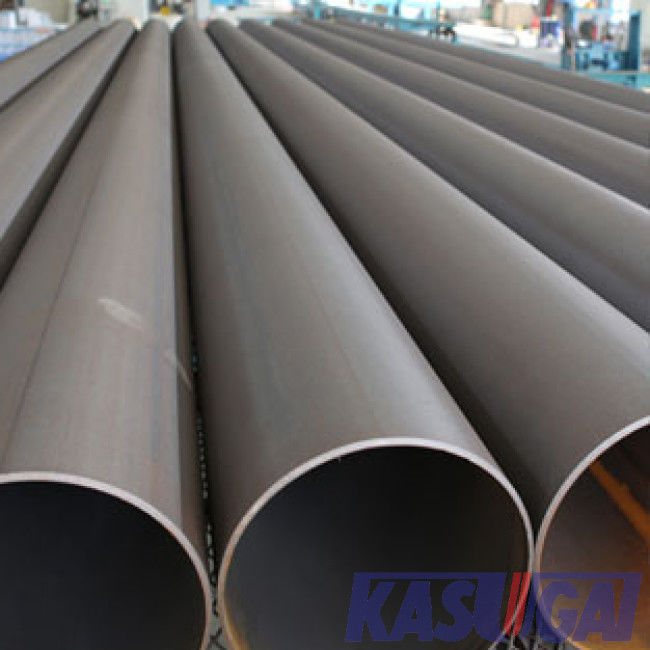

Tubería de acero poco aleada soldada con autógena ASTM A335 ERW Sch20S retirado a frío Sch30
  • Tubería de acero poco aleada soldada con autógena ASTM A335 ERW Sch20S retirado a frío Sch30
Tubería de acero poco aleada soldada con autógena ASTM A335 ERW Sch20S retirado a frío Sch30

Tubería de acero poco aleada soldada con autógena ASTM A335 ERW Sch20S retirado a frío Sch30

Lugar de origen China
Nombre de la marca Kasugai
Certificación ISO PED AD2000
Número de modelo ASTM A335 P22 ASME B36.10M/B36.19M ERW WLD
Documento Manual del producto PDF
Detalles del producto
Nombre de producto:
Tubo soldado de acero de baja aleación ASTM A335 P22 ASME B36.10M/B36.19M ERW
Gama de tallas:
1/8" A 48"
Grueso de pared:
Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, S
Longitud:
SRL, DRL o según los requisitos del cliente
Proceso del final:
Extremos llanos, extremos biselados, extremos roscados
Estándares:
ASTM A335/A335M ASME SA335
Resaltar:

Tubería de acero de la aleación Sch30

,

Tubería de acero retirada a frío soldada con autógena

,

Tubería de acero de la aleación de Sch20S

Pago y términos de envío
Cantidad de orden mínima
negociable
Precio
Negociable
Detalles de empaquetado
Packng marinero
Tiempo de entrega
30 - 60 días laborables
Condiciones de pago
L/C, T/T
Capacidad de la fuente
500 toneladas por mes
Descripción de producto

Tubo soldado con autógena de acero poco aleado de ASTM A335 P22 ASME B36.10M/B36.19M ERW



Información de producto:

Nombre de producto Tubo soldado con autógena de acero poco aleado de ASTM A335 P22 ASME B36.10M/B36.19M ERW
Estándares ASTM A335/A335M, ASME SA335
Gama de tallas 1/8 ″ 48 al ″
Grueso de pared Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS
Longitud S.r.l., DRL, o como requisito de cliente
Proceso del final Extremos llanos, extremos biselados, extremos roscados




Composición química del acero de aleación de ASTM A335 P22 (%)

Grado C Manganeso P S Si Cr MES Otros
P22 0.05~0.15 0.30~0.60 ≤0.025 ≤0.025 ≤0.5 1.9~2.6 0.87~1.13



*Ni (≤0.4), Al (≤0.02), Cb (0.06~0.1), Ti (≤0.01), Zr (≤0.01)



Propiedades mecánicas del acero de aleación de ASTM A335 P22

Grado

Resistencia a la tensión

(MPa)

Fuerza de producción

(MPa)

Alargamiento

(%)
P22 ≥415 ≥205 ≥30



ERW soldados con autógena instalan tubos proceso de fabricación

En la soldadura de ERW, dos electrodos, hechos generalmente del cobre, se utilizan para aplicar la presión y la corriente. Los electrodos disco-se forman y giran como los pasos materiales entre ellos. Esto permite que los electrodos entren en contacto con constantemente el material para hacer las soldaduras continuas largas.



Un transformador de soldadura suministra la baja tensión, corriente ALTERNA de gran intensidad. La junta del tubo tiene alta resistencia eléctrica en relación con el resto del circuito y es calentada a su punto de fusión por la corriente. Las superficies semi-fundidas se presionan así como una fuerza que cree un enlace de la fusión, dando por resultado una estructura uniformemente soldada con autógena.



Dimensiones de ASME/ANSI B36.10M Welded y tubería de acero labrada inconsútil

　 D Sch5s Sch10s Sch10 Sch20 Sch30 Sch40s STD Sch40 Sch60 Sch80s XS Sch80 Sch100 Sch120 Sch140 Sch160 XXS
1/8 10,3 --- 1,24 --- --- --- 1,73 1,73 1,73 --- 2,41 2,41 2,41 --- --- --- --- ---
1/4 13,7 --- 1,65 --- --- --- 2,24 2,24 2,24 --- 3,02 3,02 3,02 --- --- --- --- ---
3/8 17,1 --- 1,65 --- --- --- 2,31 2,31 2,31 --- 3,2 3,2 3,2 --- --- --- --- ---
el 1/2 21,3 1,65 2,11 --- --- --- 2,77 2,77 2,77 --- 3,73 3,73 3,73 --- --- --- 4,78 7,47
3/4 26,7 1,65 2,11 --- --- --- 2,87 2,87 2,87 --- 3,91 3,91 3,91 --- --- --- 5,56 7,82
1 33,4 1,65 2,77 --- --- --- 3,38 3,38 3,38 --- 4,55 4,55 4,55 --- --- --- 6,35 9,09
1 ¼ 42,2 1,65 2,77 --- --- --- 3,56 3,56 3,56 --- 4,85 4,85 4,85 --- --- --- 6,35 9,7
1 ½ 48,3 1,65 2,77 --- --- --- 3,68 3,68 3,68 --- 5,08 5,08 5,08 --- --- --- 7,14 10,15
2 60,3 1,65 2,77 --- --- --- 3,91 3,91 3,91 --- 5,54 5,54 5,54 --- --- --- 8,74 11,07
½ 2 73 2,11 3,05 --- --- --- 5,16 5,16 5,16 --- 7,01 7,01 7,01 --- --- --- 9,53 14,02
3 88,9 2,11 3,05 --- --- --- 5,49 5,49 5,49 --- 7,62 7,62 7,62 --- --- --- 11,13 15,24
½ 3 101,6 2,11 3,05 --- --- --- 5,74 5,74 5,74 --- 8,08 8,08 8,08 --- --- --- --- ---
4 114,3 2,11 3,05 --- --- --- 6,02 6,02 6,02 --- 8,56 8,56 8,56 --- 11,13 --- 13,49 17,12
5 141,3 2,77 3,4 --- --- --- 6,55 6,55 6,55 --- 9,53 9,53 9,53 --- 12,7 --- 15,88 19,05
6 168,3 2,77 3,4 --- --- --- 7,11 7,11 7,11 --- 10,97 10,97 10,97 --- 14,27 --- 18,26 21,95
8 219,1 2,77 3,76 --- 6,35 7,04 8,18 8,18 8,18 10,31 12,7 12,7 12,7 15,09 18,26 20,62 23,01 22,23
10 273,1 3,4 4,19 --- 6,35 7,8 9,27 9,27 9,27 12,7 12,7 12,7 15,09 18,26 25,4 28,58 25,4 25,4
12 323,9 3,96 4,57 --- 6,35 8,38 9,53 9,53 10,31 14,27 12,7 12,7 17,48 21,44 25,4 28,58 33,32 25,4
14 355,6 3,96 4,78 6,35 7,92 9,53 --- 9,53 11,13 15,09 --- 12,7 19,05 23,83 27,79 31,75 35,71
16 406,4 4,19 4,78 6,35 7,92 9,53 --- 9,53 12,7 16,66 --- 12,7 21,44 26,19 30,96 36,53 40,49
18 457,2 4,19 4,78 6,35 7,92 11,13 --- 9,53 14,27 19,05 --- 12,7 23,83 29,36 34,93 39,67 45,24
20 508 4,78 5,54 6,35 9,53 12,7 --- 9,53 15,09 20,62 --- 12,7 26,19 32,54 38,1 44,45 50,01
22 558,8 4,78 5,54 6,35 9,53 12,7 --- 9,53 --- 22,23 --- 12,7 28,58 34,93 41,28 47,63 53,98
26 660,4 --- --- 7,92 12,7 --- --- 9,53 --- --- --- 12,7
28 711,2 --- --- 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
30 762 6,35 7,92 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
32 812,8 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
34 863,6 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
36 914,4 --- --- 7,92 12,7 15,88 19,05 9,53 19,05 --- --- 12,7
38 965,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7
40 1016 --- --- --- --- --- --- 9,53 --- --- --- 12,7
42 1066,8 --- --- --- --- --- --- 9,53 --- --- --- 12,7
44 1117,6 --- --- --- --- --- --- 9,53 --- --- --- 12,7
46 1168,4 --- --- --- --- --- --- 9,53 --- --- --- 12,7
48 1219,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7



Dimensiones de ASME/ANSI B36.19M Welded y tubería de acero labrada inconsútil



NPS

　

(pulgadas)

Fuera del diámetro.

(milímetro)

 Grueso de pared nominal (milímetros)
Sch5S (1) Sch10S (1) Sch40S Sch80S
1/8 10,3 --- 1,24 1,73 2,41
1/4 13,7 --- 1,65 2,24 3,02
3/8 17,1 --- 1,65 2,31 3,20
el 1/2 21,3 1,65 2,11 2,77 3,73
3/4 26,7 1,65 2,11 2,87 3,91
1 33,4 1,65 2,77 3,38 4,55
1 ¼ 42,2 1,65 2,77 3,56 4,85
1 ½ 48,3 1,65 2,77 3,68 5,08
2 60,3 1,65 2,77 3,91 5,54
½ 2 73 2,11 3,05 5,16 7,01
3 88,9 2,11 3,05 5,49 7,62
½ 3 101,6 2,11 3,05 5,74 8,08
4 114,3 2,11 3,05 6,02 8,56
5 141,3 2,77 3,4 6,55 9,53
6 168,3 2,77 3,4 7,11 10,97
8 219,1 2,77 3,76 8,18 12,70
10 273,1 3,40 4,19 9,27 12.70(2)
12 323,9 3,96 4,57 9.53(2) 12.70(2)
14 355,6 3,96 4.78(2) … …
16 406,4 4,19 4.78(2) … …
18 457,2 4,19 4.78(2) … …
20 508 4,78 5.54(2) … …
22 558,8 4,78 5.54(2) … …
24 660,4 5,54 6,35 … …
30 762 6,35 7,92 … …


Notas:

(1) los gruesos de pared 5S y 10S del horario no permiten roscar de acuerdo con ANSI/ASME B1.20.1

(2) estas dimensiones no se ajustan a ANSI/ASME B36.1M



Tamaño, dimensiones y tolerancias del tubo soldado con autógena (milímetros)

NPS *t/D Tolerancia, % del nominal
1/8" ~2,5" Todos +20,0 -12,5
3" ~18" el ≤5% +22,5 -12,5
3" ~18" >el 5% +15,0 -12,5
≥20 “ Todos +17,5 -12,5
≥20 “ el ≤5% +22,5 -12,5

*t: grueso de pared nominal; D: ordenado fuera de diámetro.
