Colocaciones de alta presión de acero inoxidables
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | Acoplamiento roscado de acero inoxidable de alta presión THD forjado ASME B16.11 de ASTM A403 WP304 |
| Documento | Manual del producto PDF |

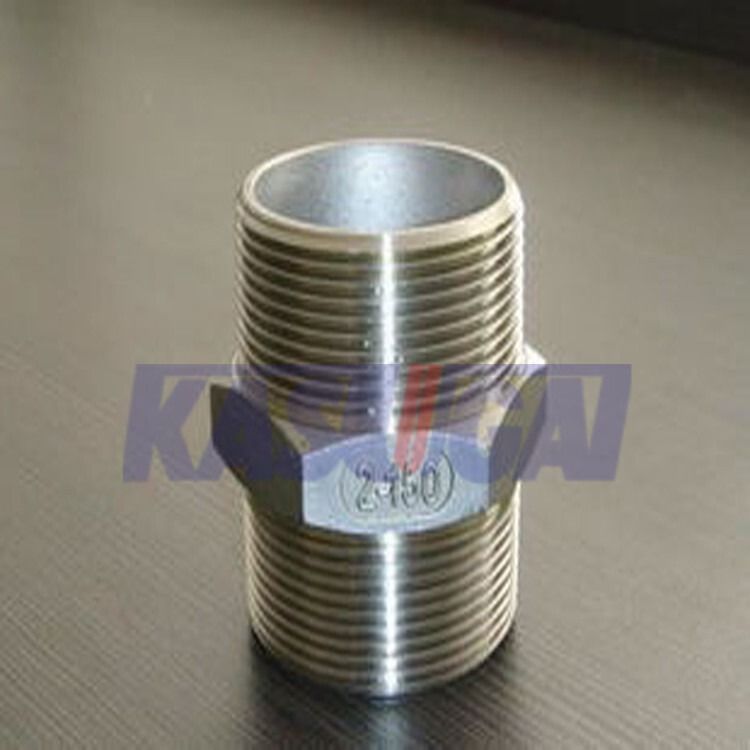

ASTM A403 Acero inoxidable acoplamiento roscado THD forjado a alta presión
Información sobre el producto
El acoplamiento roscado de acero inoxidable ASTM A403 está fabricado con material de acero inoxidable de alta calidad, que ofrece una excelente resistencia a la corrosión y durabilidad.Está diseñado para conectar dos tubos roscados o accesorios de forma segura y eficienteEl acoplamiento dispone de hilos internos en ambos extremos, lo que permite una conexión estrecha y fiable con tuberías o accesorios con rosca externos.
| Nombre del producto | ASTM A403 WP304 ASME B16.11 Acoplamiento roscado de acero inoxidable de alta presión THD forjado |
| Tipo de hilo | Las condiciones de las condiciones de ensayo20.1 ((NPT), BS 21 (NSPT), DIN2999/259 |
| Rango de tamaño | Dimensiones: 1/8 ′′ a 4 ′′ |
| espesor de la pared | El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito que se deriven de las pérdidas de crédito. |
| Las normas | Las demás partidas |
| Clase de presión | 3000 libras, 6000 libras, 9000 libras |
| Las dimensiones | Se aplican las siguientes condiciones:11 |
Composiciones químicas (%) ASTM A403
| Grado A | Composición (%) | |||||||||
| Grado WP | Designación de la SNU | C. Las | En | P | El S | Sí, sí. | ¿ Qué? | Crónica | ¿ Qué pasa? | Ti |
| Se aplicará a los vehículos de motor. | S30400: el uso de la tecnología | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0 a 11.0 | 18.0 a 22.0 | - ¿ Por qué? | - ¿ Por qué? |
| Se aplicará el procedimiento siguiente: | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0 a 12.0 | 18.0 a 22.0 | - ¿ Por qué? | - ¿ Por qué? |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0 a 22.0 | 24.0 a 26.0 | - ¿ Por qué? | - ¿ Por qué? |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 a 14.0 | 16.0 a 18.0 | 2.00-3. ¿Qué quieres decir?00 | |
| Se aplicará el procedimiento siguiente: | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 a 14.0 | 16.0 a 18.0 | 2.00-3. ¿Qué quieres decir?00 | - ¿ Por qué? |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0 a 12.0 | 17.0 a 19.0 | - ¿ Por qué? | |
Normas y materiales: ASTM A403
Los accesorios de tuberías de acero inoxidable ASTM A403 se refieren al material de accesorios inoxidables austeníticos forjados y laminados para tuberías a presión. Los grados comunes son WP304/L, WP316/L.Se pueden utilizar en muchos campos como la industria de la ingeniería, plantas de conversión de energía, etc.
El acoplamiento roscado de acero inoxidable ASTM A403 ofrece varias ventajas: permite una fácil instalación y desmontaje sin necesidad de herramientas especializadas o soldadura.La conexión roscada proporciona una unión confiable y sin fugasAdemás, la construcción de acero inoxidable garantiza la resistencia a la corrosión y a otros factores ambientales adversos,haciendo que sea adecuado para condiciones de funcionamiento exigentes.
Nota:
Cuando aparezca una elipse en la tabla, no hay ningún requisito y el elemento debe analizarse o comunicarse.
El método de análisis del nitrógeno será objeto de acuerdo entre el comprador y el fabricante.
El columbio es de 0,10-0,30%; el vanadio es de 0,10-0,30%.
Para paredes de pequeño diámetro o delgadas, o ambas, donde se requieren muchos pasos de dibujo, se requiere un máximo de carbono del 0,04% en los grados TP304L y TP316L.Los tubos de diámetro exterior pequeño se definen como los que tienen un diámetro inferior a 0.500in. (((23.7mm) en diámetro exterior y tubos de pared ligera como los de menos de 0.049in. (((1.24mm) en el espesor de pared promedio
Las dimensiones del acoplamiento roscado (THD) de la norma ASME B16.11
El dibujo de ASME B16.11 acoplamiento forjado con dos extremos roscados (THD).B: ¿Qué quieres decir?longitud mínima del hilo perfecto;- ¿ Qué?2:longitud efectiva del hilo externo;D: ¿ Qué pasa?Diámetro exterior¿ Qué es eso?longitud del enganche roscado de extremo a extremo.
| PNN | B. El trabajo | - ¿ Qué?2 | D 3000 # |
D 6000# |
No |
| 1/8 de pulgada | 6.4 | 6.7 | 16 | 22 | 32 |
| Un cuarto de pulgada | 8.1 | 10.2 | 19 | 25 | 35 |
| 3/8 de pulgada | 9.1 | 10.4 | 22 | 32 | 48 |
| 1/2" de largo | 10.9 | 13.6 | 28 | 38 | 48 |
| 3/4 de pulgada | 12.7 | 13.9 | 35 | 44 | 51 |
| 1 " | 14.7 | 17.3 | 44 | 57 | 60 |
| 1 a 4 pulgadas | 17.0 | 18.0 | 57 | 64 | 67 |
| 1 y media. | 17.8 | 18.4 | 64 | 76 | 79 |
| 2 " por segundo | 19.0 | 19.2 | 76 | 92 | 86 |
| 2 y media. | 23.6 | 28.9 | 92 | 108 | 92 |
| 3" de largo | 25.9 | 30.5 | 108 | 127 | 108 |
| 4" de largo. | 27.7 | 33.0 | 140 | 159 | 121 |
