Colocaciones de alta presión de acero inoxidables
>
|
| Lugar de origen | China |
| Nombre de la marca | KASUGAI |
| Certificación | ISO-9001; PED; AD 2000 |
| Número de modelo | ASTM A182 F316 ASME B16.11 Unión de salida de enchufe cruzado de codo roscado forjado de alta presió |
| Documento | Manual del producto PDF |
ASTM A182 F316 ASME B16.11 Alta presión I Forjado con rosca de calle
Información sobre el producto

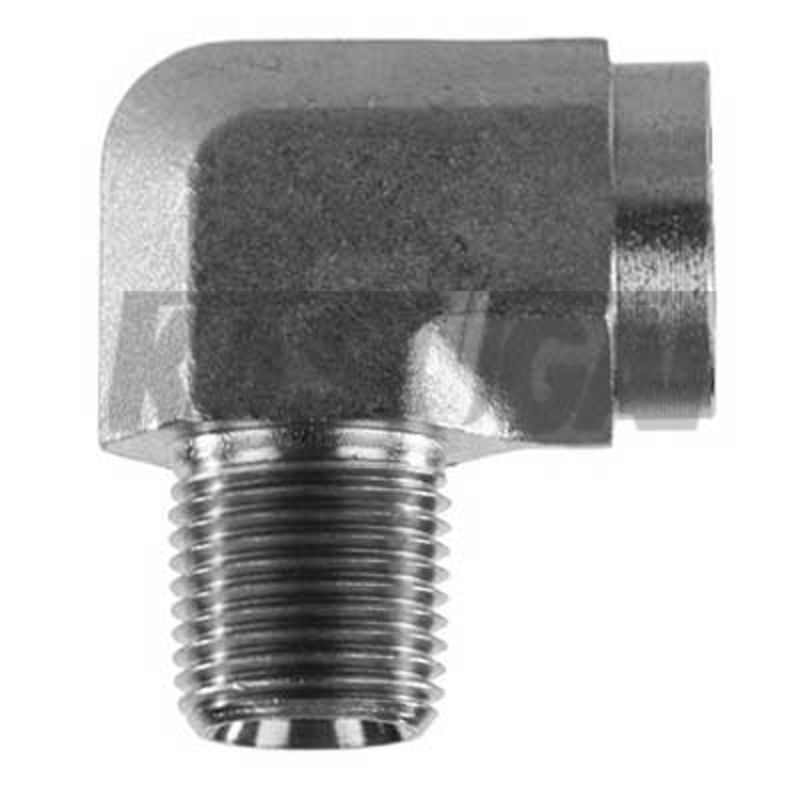

A. NoCodo de calle roscadoes un tipo de accesorio de tubería que conecta dos tuberías o accesorios con hilos masculinos y femeninos en un ángulo de 90 grados, comúnmente utilizado en sistemas de plomería y tuberías.
· elAplicaciones: comúnmente utilizado en sistemas de plomería, líneas de agua, líneas de gas y otras aplicaciones donde se prefieren conexiones roscadas.
· elVentajas:
Instalación fácil: las conexiones roscadas permiten una instalación rápida y fácil sin necesidad de soldadura.
Versatilidad: adecuado para una amplia gama de sistemas y aplicaciones de tuberías.
o Eficiencia en el espacio: la curva de 90 grados ayuda a navegar en espacios reducidos o áreas con espacio libre limitado.
| Nombre del producto | ASTM A182 F316 ASME B16.11 Alta presión I Forjado con rosca de calle |
| Tipos de hilos | Las condiciones de producción de los productos se determinarán en el anexo I.20.1 (TNP) |
| Las dimensiones | Se aplican las siguientes condiciones:11 |
| Rango de tamaño | 1/8 a 2 |
| Clase de presión | Clase 3000 6000 |
| Las normas | Las condiciones de ensayo de los materiales de ensayo de los productos de ensayo de los productos de ensayo |
Las normas y materiales: ASTM A182 F316/F316L
Las bridas de acero inoxidable 316 / 316L tienen una mayor resistencia a la corrosión de las fosas en ambientes de cloruro debido a la adición de molibdeno.De acuerdo con la norma ASME B16.5 y ASME B16.47, las bridas SS 316/ 316L pueden fabricarse a partir de forjas de las calificaciones ASTM A182 F316 o F316L, fundidas de las calificaciones ASTM A351 CF8M o CF3M y placas de las calificaciones ASTM A240 316 o 316L.
Compuesto químico (%)
| Grado | C, máximo | Mn, máximo | P, máximo | S, máximo | Sí, al máximo. | ¿ Qué? | Crónica | ¿ Qué pasa? | N, máximo |
| F316: el nombre de la empresa | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 ~ 14.0 | 16.0 ~ 18.0 | 2.00 ~ 3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 ~ 15.0 | 16.0 ~ 18.0 | 2.00 ~ 3.00 | 0.10 |
Las propiedades mecánicas de la norma ASTM A182 F316/F316L
| Grado |
Resistencia a la tracción, min (MPa) |
Fuerza de rendimiento, min (MPa) |
Elongación en 2 pulgadas, min (%) |
Reducción de la superficie, min (%) |
| F316: el nombre de la empresa | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Las dimensiones del codo de la calle roscado de la norma ASME B16.11 (mm)
El codo de la calle ASME B16.11 con un extremo MNPT y el otro extremo FNPT
| PNN | A. No | J. | H. | G.1 | G.2 | B. El trabajo | - ¿ Qué?2 | - ¿ Qué? | |||||
| 3000 # | 6000# | 3000 # | 6000# | 3000 # | 6000# | 3000 # | 6000# | 3000 # | 6000# | ||||
| 1/8 de pulgada | 19 | 22 | 25 | 32 | 19 | 25 | 3.18 | 5.08 | 2.74 | 4.22 | 6.4 | 6.7 | 10 |
| Un cuarto de pulgada | 22 | 25 | 32 | 38 | 25 | 32 | 3.30 | 5.66 | 3.22 | 5.28 | 8.1 | 10.2 | 11 |
| 3/8 de pulgada | 25 | 28 | 38 | 41 | 32 | 38 | 3.51 | 6.98 | 3.50 | 5.59 | 9.1 | 10.4 | 13 |
| 1/2" de largo | 28 | 35 | 41 | 48 | 38 | 44 | 4.09 | 8.15 | 4.16 | 6.53 | 10.9 | 13.6 | 14 |
| 3/4 de pulgada | 35 | 44 | 48 | 57 | 44 | 51 | 4.32 | 8.53 | 4.88 | 6.86 | 12.7 | 13.9 | 16 |
| 1 " | 44 | 51 | 57 | 66 | 51 | 62 | 4.98 | 9.93 | 5.56 | 7.95 | 14.7 | 17.3 | 19 |
| 1 a 4 pulgadas | 51 | 54 | 66 | 71 | 62 | 70 | 5.28 | 10.59 | 5.56 | 8.48 | 17.0 | 18.0 | 21 |
| 1 y media. | 54 | 64 | 71 | 84 | 70 | 84 | 5.56 | 11.07 | 6.25 | 8.89 | 17.8 | 18.4 | 21 |
| 2 " por segundo | 64 | 83 | 84 | 105 | 84 | 102 | 7.14 | 12.09 | 7.64 | 9.70 | 19.0 | 19.2 | 22 |
Nota general:todas las dimensiones están en milímetros
Las notas: A:desde el centro hasta el extremo femenino del codo de la calle;B: ¿Qué quieres decir?longitud mínima del hilo perfecto;G.1espesor mínimo de la pared;G.2espesores mínimos de las paredes;H: ¿ Qué es?el diámetro exterior de la banda;¿ Qué es eso?desde el centro hasta el extremo del codo de la calle;¿ Qué pasa?longitud mínima del hilo de mal;- ¿ Qué?2longitud efectiva del hilo externo;
