colocaciones del acero de carbono
>
|
| Lugar de origen | China |
| Nombre de la marca | KASUGAI |
| Certificación | ISO-9001; PED; AD 2000 |
| Número de modelo | El ANSI B16.11 de ASTM A234/A420/A105 forjó |
| Documento | Manual del producto PDF |
Información de producto

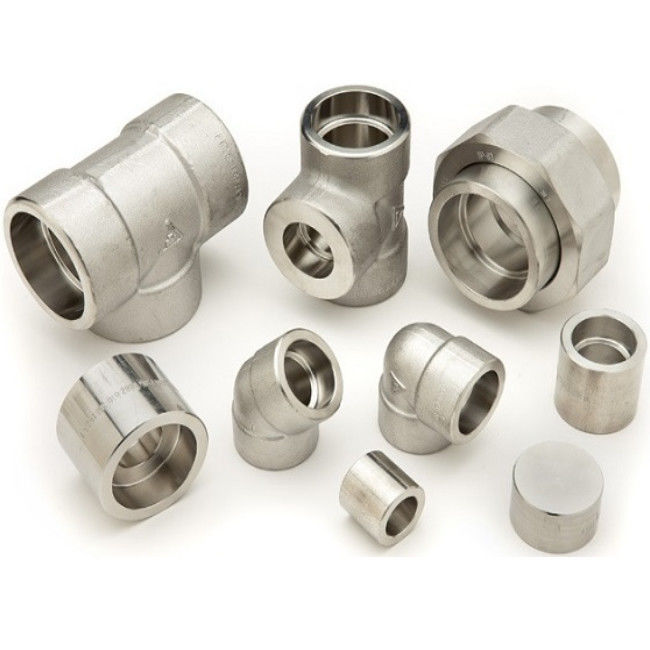

| Nombre de producto | ASTM A234/A420/A105 ASME B16.11 forjó las colocaciones del acero de carbono |
| Gama de tallas | 1/8" a 4" |
| Tipo | Codo (90/45), cruz, camiseta, acoplamiento, medio acoplamiento, Boss, casquillo, pareado, codo de la calle, enchufe, buje |
| Dimensiones y estándares | ASME B16.11 |
| Grueso | Sch 5S a Sch XXS |
| Origen | China |
| Usos | Industria petroquímica, industria del petróleo y gas, industria nuclear, industria de la pulpa y de papel, investigación y desarrollo, proyectos y defensa mega y industrias del desarrollo |
| Capa | Cubra con cinc inmersión negra plateado, del aceite galvanizada, pintura antioxidante, transparente amarillo de la pintura, fría y caliente |
| Especificaciones |
ASTM A105 ASTM A234 WPB, WPC ASTM A420 WPL3 WPL6, MSS-SP-75 WPHY 42/46/52/56/60/65/70 |
ASTM A234 que cabe la composición química (%)
| Si | S | Manganeso | P | C | MES | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
ASTM A420 que cabe la composición química (%)
| C | Manganeso | P | S | Si | Ni | Cr | MES | Cu | Cb | V | |
| WPL3 | 0,2 | 0.31-0.64 | 0,05 | 0,05 | 0.13-0.37 | 3.2-3.8 | |||||
| WPL6 | 0,3 | 0.5-1.35 | 0,035 | 0,04 | 0.15-0.4 | 0,4 | 0,3 | 0,12 | 0,4 | 0,02 | 0,08 |
ASTM A105 que cabe la composición química (%)
| Clase de acero |
C máximo |
Si | Manganeso |
P máximo |
S máximo |
Ni máximo |
Cr máximo |
MES máximo |
V máximo |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
MSS-SP-75 que cabe la composición química (%)
| Si | S | Manganeso | P | C | MES | Cr | Ni | Cu | V | Cb | Ti | |
| Máximo | 0,5 | 0,035 | 1,6 | 0,035 | 0,3 | 0,13 | 0,25 | 0,5 | 0,5 | 0,13 | 0,1 | 0,05 |
Las colocaciones forjadas se utilizan para los sistemas de tubería debajo de 2 o 4 pulgadas en el diámetro (el ″ 4 ″ para las colocaciones 2000#/3000#, 2 para las colocaciones 6000#/9000#), mientras que las colocaciones buttweld se utilizan para la tubería de un diámetro más grande.
Los dos tipos principales de colocaciones forjadas son las supuestas colocaciones de la soldadura del zócalo (que son conectadas con los tubos por las soldaduras de prendedero) y colocaciones roscadas (el tubo se atornilla sobre la colocación).
Los ASME B16.11, SP 75, SP 83, especificaciones de MSS de MSS del SP 95 de MSS cubren las colocaciones forjadas (soldadura del zócalo y roscado) para caber el carbono de ASME B36.10 y de ASME B36.19, la aleación, el acero inoxidable y los tubos de la aleación de níquel del pequeño tamaño agujereado.
Las colocaciones forjadas se fabrican de los bloques sólidos de acero, que se trabajan a máquina para obtener la forma requerida final dentro de las tolerancias fijadas por las especificaciones aplicables mencionadas anteriormente. Esto es diferente de las colocaciones buttweld, que son fabricadas cortando, doblando y formando las tuberías de acero inconsútiles o soldadas con autógena.
La soldadura del zócalo y las colocaciones roscadas están disponibles de las formas múltiples (codos, camisetas, casquillos, adaptadores, acoplamientos, etc), tamaños (tamaños agujereados entre 1/8 y 4 pulgadas, y los grados como 2000#, 3000#, 6000#, 9000#) y los grados materiales (el mas comunes son ASTM A105, ASTM A350 LF1/2/3/6 para las bajo-temperaturas, ASTM 182 para los usos corrosivos, des alta temperatura). La clase de la colocación representa el máximo no prohibido la presión que el dispositivo puede soportar.
Las colocaciones de la clase 3000 se utilizan para los tubos en el horario 80/XS; Clase 6000 para los tubos Sch. 160; Colocaciones de la clase 9000 para los tubos con un grueso de pared más grande (XXS).
Los codos forjados son utilizados para cambiar la dirección del sistema aflautado por 45 o 90 grados. Los codos forjados se fabrican según ASME B16.11 en diversos grados materiales, con la soldadura del zócalo o las conexiones de tubo roscadas. Un tipo especial es el supuesto “codo de la calle”.
Grados forjados de los codos 45 y 90, codo de la calle.

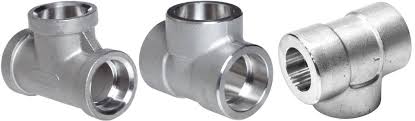

Las camisetas forjadas se utilizan para ramificar un tubo en 90 grados. Las camisetas pueden ser rectas (igual) o de reducciones.
Las camisetas forjadas ASME B16.11 están disponibles con la soldadura del zócalo o las conexiones roscadas (NPT o BSP). Las dimensiones de camisetas forjadas son cubiertas por el SP 75 de MSS y las especificaciones de ASME B16.11.
Los laterales forjados ofrecen una forma de Y y se utilizan para ramificar un tubo en 30 grados (o diversos ángulos, según las especificaciones aflautadas).
Los enchufes forjados están disponibles con una cabeza redonda, ajustada o hexagonal y se utilizan para cegar los tubos.
Los bujes hexagonales se fabrican de acuerdo con ASME B16.11 y se utilizan para unirse a dos artículos roscados de un diverso tamaño.
Los acoplamientos son colocaciones forjadas manufacturadas de acuerdo con ASME B16.11 y se utilizan para unirse a los tubos.
Están disponibles en medio o del mismo tamaño y con la soldadura del zócalo o conexiones roscadas (o una combinación de los dos para los usos aflautados especiales).
Los reductores están disponibles en dos tipos principales, llamados 1 y 2. Se utilizan para conectar los tubos y para reducir el tamaño agujereado.
Las uniones están disponibles en el varón para la hembra, femenina a los tipos, a la nuez del estirón, y al diseño femeninos de Rockwood. Las uniones cumplen con el estándar del SP 83 de MSS.

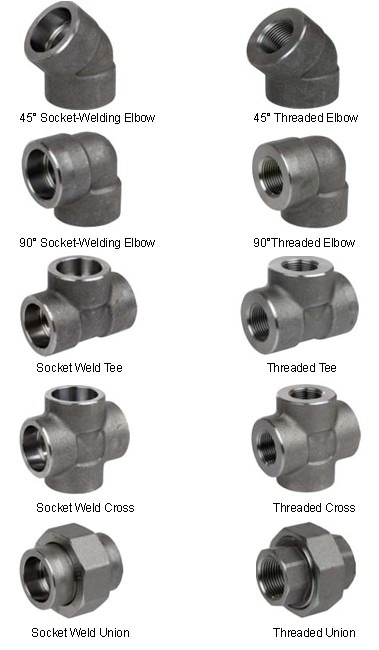

ASME B16.11 forjó las colocaciones está disponible con dos tipos de conexiones de extremo, que se llaman “soldadura del zócalo” y “se roscan” (mostrado en la imagen).
Las colocaciones de la soldadura del zócalo se utilizan para los usos donde se requieren las conexiones fuertes y duraderas. Las colocaciones de la soldadura del zócalo son muy confiables pero son largas instalar en un sistema aflautado (debido a la carga de trabajo pesada causada soldando con autógena operaciones en pequeñas piezas).
Las colocaciones de la soldadura del zócalo están disponibles en pulgadas de los tamaños de 1/8 a 4 y en clases entre 2000# y 9000#.
Los usos típicos para las colocaciones de la soldadura del zócalo son:

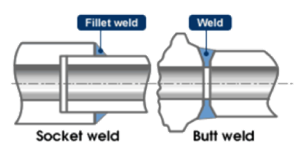

Soldadura de prendedero contra la soldadura de extremo: una conexión de la soldadura a tope llena los huecos entre dos dispositivos, que se biselan en 30 grados.

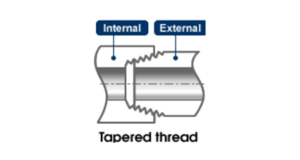

Las colocaciones roscadas se utilizan para los sistemas aflautados menos-críticos, tales como distribución de agua, protección contra los incendios, y enfriamiento, o para las instalaciones de baja presión no conforme a la vibración, al alargamiento y a fuerzas de doblez. Las instalaciones de tuberías roscadas no se adaptan para los líquidos con temperaturas constantemente cambiantes, pues los cambios súbitos pueden agrietar la conexión.
Los dos tipos principales de hilos son los BSP y el NPT, que no son el compatible con el otro:
BSP significa el “tubo estándar británico” y se puede dividir más a fondo en las variaciones (paralelas) de BSPT (afilado) y de BSPP. Los hilos tienen un ángulo 55° en este caso. BSP roscó las colocaciones es menos común que el NPT roscó las colocaciones en la industria del petróleo y gas
El NPT representa el “tubo nacional afilado” y es el estándar dominante para las colocaciones forjadas roscadas en la industria del petróleo y gas. El roscar del NPT es cubierto por la especificación de ASME B1.20.1 y basado en ángulos del lado del hilo 60° (contra 55° del tipo de BSP).
