Reborde de acero de carbono
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | ASTM A105 ASME/ANSI B16.5 TAN BL LJF TR RF |
| Documento | Manual del producto PDF |

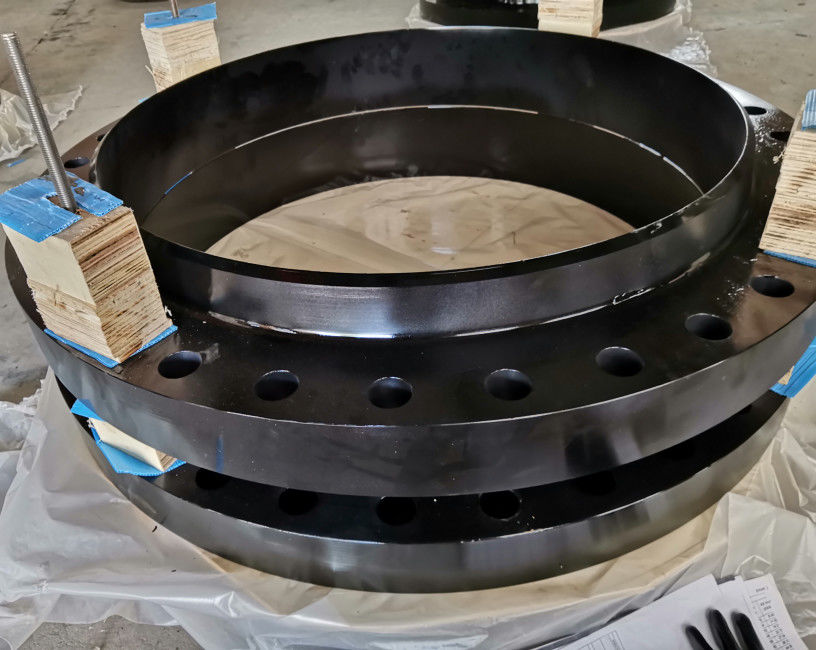

El acero de carbono forjado ensancha la clase 600 de ASTM A105 ASME/del ANSI B16.5
Los rebordes de ASTM A105 son rebordes forjados del acero de carbono para el servicio ambiente y más de alta temperatura en sistemas de la presión. Estos rebordes se pueden fabricar de acuerdo con una variedad de especificaciones estándar que cubren ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, SP 44, API 605 de MSS, y los rebordes del API 6A, del etc. hechos al material de ASTM A105 se limitan un peso máximo de 4540 kilogramos.
Información de producto
| Nombre de producto | Clase de acero 600 del reborde de carbono de ASTM A105 B16.5 |
| Gama de tallas | Dimensión: el 1/2” a 24" |
| Clase de la presión | Clase 600 |
| Estándares | ASTM A105 |
| Tipo común de la cara | DE WN INTERRUPTOR BL LJ RJ TAN |
| Especificación | ANSI B16.5 |
| Capa | La pintura antioxidante, podría e inmersión caliente galvanizada, cinc plateado, transparente amarillo, pintura negra del aceite |
Composición química de ASTM A105 (%)
| Clase de acero |
C máximo |
Si | Manganeso |
P máximo |
S máximo |
Ni máximo |
Cr máximo |
MES máximo |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Propiedades mecánicas de ASTM A105
| Clase de acero | Resistencia a la tensión | Fuerza de producción | Alargamiento en los 2in | Reducción del área |
Solutioning Temperatura |
El amortiguamiento se refresca |
| minuto | minuto | minuto | minuto | minuto | abajo | |
| A105 | 485 | 250 | 22 | 30 |
Dimensiones del reborde del ANSI B16.5 (milímetro) - clase 600
| Tamaño nominal | Fuera del diámetro. | Grueso | Longitud a través del eje | Diámetro del eje | Diámetro aumentado de la cara. | Radio de la esquina del diámetro interior | Profundidad del zócalo | Diámetro interior contrario | Longitud del hilo | Agujeros de perno | |||||
| WN |
TAN Interruptor TR |
LJ | LJ | Interruptor | TR | Diámetro del anillo de perno. | No | Diámetro. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | el 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 20,6 | 66,5 | 28 | 63,5 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 22,4 | 69,8 | 32 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 25,4 | 73,2 | 37 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 28,5 | 79,2 | 41 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 31,8 | 82,6 | 46 | 117 | 127,0 | 10 | 21 | 92,0 | 35,1 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 35,1 | 85,9 | 49 | 133 | 139,7 | 10 | - | 105,0 | 39,6 | 184,2 | 8 | 26 | |
| 100 | 4 | 273 | 38,1 | 101,6 | 54 | 152 | 157,2 | 11 | - | 118,0 | 41,1 | 219,5 | 8 | 26 | |
| 125 | 5 | 330 | 44,5 | 114,3 | 60 | 189 | 185,7 | 11 | - | 145,0 | 47,8 | 266,7 | 8 | 29 | |
| 150 | 6 | 356 | 47,8 | 117,3 | 67 | 222 | 215,9 | 13 | - | 171,0 | 50,8 | 292,1 | 12 | 29 | |
| 200 | 8 | 419 | 55,7 | 133,4 | 76 | 273 | 269,7 | 13 | - | 222,0 | 57,2 | 349,2 | 12 | 32 | |
| 250 | 10 | 510 | 63,5 | 152,4 | 86 | 111 | 343 | 323,8 | - | 276,0 | 65,0 | 431,8 | 16 | 35 | |
| 300 | 12 | 560 | 66,6 | 155,4 | 92 | 117 | 400 | 381,0 | - | 329,0 | 69,9 | 489,0 | 20 | 35 | |
| 350 | 14 | 605 | 69,9 | 165,1 | 94 | 127 | 432 | 412,8 | - | 360,0 | 73,2 | 527,0 | 20 | 39 | |
| 400 | 16 | 685 | 76,2 | 177,8 | 106 | 140 | 495 | 469,9 | - | 411,0 | 77,7 | 603,2 | 20 | 42 | |
| 450 | 18 | 745 | 82,6 | 184,2 | 117 | 152 | 546 | 533,4 | - | 462,0 | 79,2 | 654,0 | 20 | 45 | |
| 500 | 20 | 815 | 88,9 | 190,5 | 127 | 165 | 610 | 584,2 | - | 513,0 | 82,6 | 723,9 | 24 | 45 | |
| 600 | 24 | 940 | 101,6 | 203,2 | 140 | 184 | 718 | 692,2 | - | 614,0 | 91,9 | 838,2 | 24 | 51 | |
| Tamaño nominal | Dimensiones de Ring Joint Flanges | Peso (kilogramos) | |||||||||||
| Número del surco | Diámetro de la porción aumentada | Diámetro de la echada. | Profundidad | Anchura | Radio en la parte inferior |
WN Sch 40 |
TAN | BL |
Interruptor Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | el 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,85 | 0,74 | 0,76 | 0,75 | 0,71 | 0,74 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,43 | 1,26 | 1,28 | 1,29 | 1,20 | 1,24 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,82 | 1,56 | 1,65 | 1,62 | 1,49 | 1,51 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,44 | 2,04 | 2,26 | 2,11 | 1,94 | 2,03 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 3,44 | 2,98 | 3,28 | 3,08 | 2,84 | 3,01 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 4,24 | 3,65 | 4,16 | 3,80 | 3,42 | 3,62 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 6,09 | 5,11 | 6,09 | 5,39 | 4,85 | 5,20 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 8,34 | 7,11 | 8,57 | 7,50 | 6,75 | 7,08 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 10,5 | 9,00 | 11,2 | - | 8,56 | 8,86 |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 17,0 | 14,7 | 17,5 | - | 14,1 | 14,6 |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 28,4 | 24,6 | 29,4 | - | 23,8 | 24,6 |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 34,0 | 29,5 | 36,4 | - | 28,5 | 29,6 |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 52 | 44,2 | 59 | - | 42,9 | 44,0 |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 86 | 73 | 98 | - | 78,0 | 73,3 |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 104 | 87 | 125 | - | 93,0 | 87,0 |
| 350 | 14 | R61 | 458 | 419,10 | 7,92 | 11,91 | 0,8 | 122 | 100 | 152 | - | 113,4 | 99,8 |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 172 | 137 | 214 | - | 165,6 | 142,0 |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 209 | 175 | 275 | - | 197,3 | 176,0 |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 261 | 223 | 351 | - | 258,6 | 224,0 |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 373 | 316 | 535 | - | 367,4 | 317,0 |
