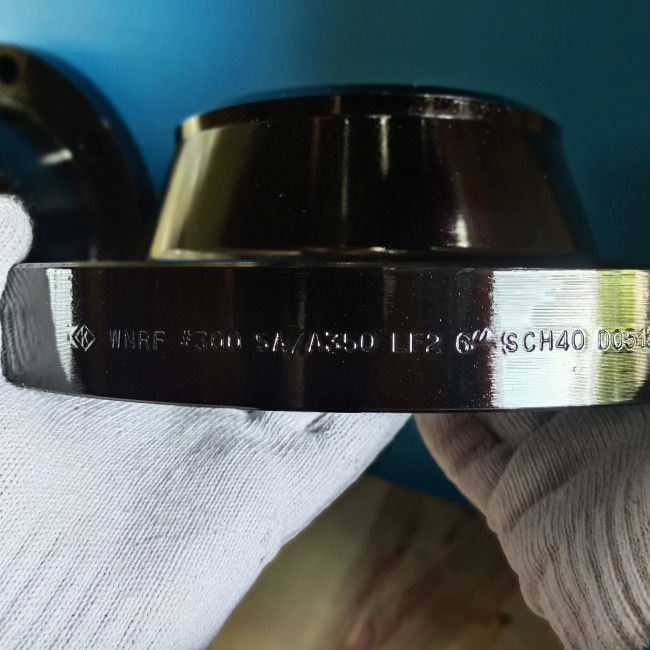

Reborde aumentado cuello de la cara de la soldadura del acero de carbono de la clase 300 del ANSI B16.5 WN RF de ASTM A350 LF2
Información de producto
| Nombre de producto | Reborde aumentado cuello de la cara de la soldadura del acero de carbono de la clase 300 del ANSI B16.5 WN RF de ASTM A350 LF2 |
| Gama de tallas | el 1/2” a 24" |
| Clase de la presión | Clase 300 |
| Estándares | ASTM A350 LF2 |
| Tipo de la cara | Cara aumentada cuello de la WNRF-soldadura |
| Especificación | ANSI B16.5 |
| Capa | La pintura antioxidante, podría e inmersión caliente galvanizada, cinc plateado, transparente amarillo, pintura negra del aceite |
ASTM A350
ASTM A350 (ASME SA350) es la especificación estándar para el acero de carbono y los rebordes forjados de acero poco aleados y las colocaciones ensanchadas para los servicios de la baja temperatura.
El grado de uso común es la clase 1 de ASTM A350 LF2, material correspondiente para instalar tubos en el grado 6 de ASTM A333 e instalaciones de tuberías en ASTM A420 WPL6. Con el MPa del mínimo 240 de la fuerza de producción, y la resistencia a la tensión en MPa 480 a 655 MPa, temperatura de la prueba de impacto en -45℃.
Composición química de ASTM A350 (%)
| Composición química (%) | |||||||
| Grado LF1 | Grado LF2 | Grado LF3 | Grado LF5 | Grado LF6 | Grado LF9 | Grado LF787 | |
| C máxima | 0,30 | 0,30 | 0,20 | 0.20~0.35 | 0,22 | 0,20 | 0,07 |
| Manganeso | 0.60~1.35 | 0.60~1.35 | 0,90 máximo | 0.60~1.35 | 1.15~1.50 | 0.40~1.06 | 0.40~0.70 |
| P máximo | 0,035 | 0,035 | 0,035 | 0,035 | 0,025 | 0,035 | 0,025 |
| S máximo | 0,04 | 0,04 | 0,04 | 0,04 | 0,025 | 0,04 | 0,025 |
| Si A | 0.15~0.3 | 0.15~0.3 | 0.20~0.35 | 0.20~0.35 | 0.15~0.3 | ﹍ | 0,40 máximo |
| Ni | 0,40 B máximos | 0,40 B máximos | 3.30~3.70 | 1.0~2.0 | 0,40 B máximos | 1.60~2.4 | 0.70~1.0 |
| Cr | 0,30 B máximos, C | 0,30 B máximos, C | 0,30 C máximas | 0,30 C máximas | 0,30 B máximos, C | 0,30 C máximas | 0.60~0.90 |
| MES | 0,12 B máximos, C | 0,12 B máximos, C | 0,12 C máximas | 0,12 C máximas | 0,12 B máximos, C | 0,12 C máximas | 0.15~0.25 |
| Cu | 0,40 B máximos | 0,40 B máximos | 0,40 máximo | 0,40 máximo | 0,40 B máximos | 0.75~1.25 | 1.0~1.3 |
| Cb | 0,02 D máximas | 0,02 D máximas | 0,02 máximo | 0,02 máximo | 0,02 máximo | 0,02 máximo | 0,02 minutos |
| V | 0,08 máximo | 0,08 máximo | 0,03 máximo | 0,03 máximo | 0.04~0.11 | 0,03 máximo | 0,03 máximo |
| N | ﹍ | ﹍ | ﹍ | ﹍ | 0.01~0.03 | ﹍ | ﹍ |
Cuando la carbono-desoxidación del vacío es requerida por el requisito suplementario S4, el contenido del silicio será 0,12%
B la suma de vanadio y de molibdeno de cobre del cromo del níquel no excederá de 1,00% en análisis del calor.
C la suma de cromo y de molibdeno no excederá de 0,32% en análisis del calor.
D por el acuerdo, el límite para el columbio se puede aumentar hasta 0,05% en análisis del calor y 0,06% en análisis de producto
Tipo del reborde: Reborde del cuello de la soldadura (WN)
Un reborde del cuello de la soldadura, también llamó un reborde afilado del eje o el reborde del alto-eje, es una clase de reborde que puede volver a poner la tensión a los tubos, asegurando una disminución de la concentración de la alto-tensión en la parte inferior del reborde. Hay dos rebordes de soldadura del cuello diseña – el primer tipo se utiliza con los tubos mientras que el segundo, un tipo más largo no se puede utilizar con los tubos sino con una instalación de procesamiento. El reborde del cuello de la soldadura comprende de una colocación redonda que extienda más allá del borde de la circunferencia. Estos rebordes, manufacturados típicamente de la forja, se sueldan con autógena realmente a los tubos.
Tipo de la cara: Cara aumentada (RF)
El reborde aumentado de la cara es el tipo más común usado en usos de la instalación de procesamiento, y es fácil identificar. Se refiere como cara aumentada porque las superficies de la junta se aumentan sobre la cara del anillo de perno. Este tipo de la cara permite el uso de una combinación amplia de diseños de la junta, incluyendo tipos planos de la hoja del anillo y compuestos metálicos tales como herida espiral y tipos vestidos dobles.
El propósito de un reborde del RF es concentrar más presión en un área más pequeña de la junta y de tal modo aumentar la capacidad de la contención de la presión de la junta. El diámetro y la altura están en ASME B16.5 definieron, por la clase de la presión y el diámetro. El grado de la presión del reborde determina la altura de la cara aumentada.
Dimensiones del reborde del ANSI B16.5 - clase 300 (milímetros)
| Tamaño nominal | Fuera del diámetro. | Grueso | Longitud a través del eje | Diámetro del eje | Diámetro aumentado de la cara. | Radio de la esquina del diámetro interior | Profundidad del zócalo | Diámetro interior contrario | Longitud del hilo | Agujeros de perno | |||||
| WN |
TAN Interruptor TR |
LJ | LJ | Interruptor | TR | Diámetro del anillo de perno. | No | Diámetro. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | el 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19,1 | 65,0 | 27 | 63,4 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20,6 | 6,3 | 30 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 22,4 | 69,8 | 33 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25,4 | 76,2 | 38 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 28,5 | 79,2 | 43 | 117 | 127,0 | 10 | 21 | 92,0 | 31,8 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30,3 | 81,0 | 44 | 133 | 139,7 | 10 | 105,0 | 36,6 | 184,2 | 8 | 22 | ||
| 100 | 4 | 254 | 31,8 | 85,9 | 48 | 146 | 157,2 | 11 | 118,0 | 36,6 | 200,2 | 8 | 22 | ||
| 125 | 5 | 279 | 35,1 | 98,6 | 51 | 178 | 185,7 | 11 | 145,0 | 42,9 | 235,0 | 8 | 22 | ||
| 150 | 6 | 318 | 36,6 | 98,6 | 52 | 206 | 215,9 | 13 | 171,0 | 46,0 | 269,7 | 12 | 22 | ||
| 200 | 8 | 381 | 41,2 | 111,3 | 62 | 260 | 269,7 | 13 | 222,0 | 50,8 | 330,2 | 12 | 26 | ||
| 250 | 10 | 444 | 47,8 | 117,3 | 67 | 95 | 321 | 323,8 | 13 | 276,0 | 55,6 | 387,4 | 16 | 29 | |
| 300 | 12 | 520 | 50,8 | 130,0 | 73 | 102 | 375 | 381,0 | 13 | 329,0 | 60,5 | 450,8 | 16 | 32 | |
| 350 | 14 | 585 | 53,9 | 142,7 | 76 | 111 | 425 | 412,8 | 13 | 360,0 | 63,5 | 514,4 | 20 | 32 | |
| 400 | 16 | 650 | 57,2 | 146,0 | 83 | 121 | 483 | 469,9 | 13 | 411,0 | 68,3 | 571,5 | 20 | 35 | |
| 450 | 18 | 710 | 60,5 | 158,8 | 89 | 130 | 533 | 533,4 | 13 | 462,0 | 69,8 | 628,6 | 24 | 35 | |
| 500 | 20 | 775 | 63,5 | 162,1 | 95 | 140 | 587 | 584,2 | 13 | 513,0 | 73,2 | 685,8 | 24 | 35 | |
| 600 | 24 | 915 | 69,9 | 168,1 | 106 | 152 | 702 | 692,2 | 13 | 614,0 | 82,6 | 812,8 | 24 | 42 | |
| Tamaño nominal | Dimensiones de Ring Joint Flanges | Peso (kilogramos) | |||||||||||
| Número del surco | Diámetro de la porción aumentada | Diámetro de la echada. | Profundidad | Anchura | Radio en la parte inferior |
WN Sch 40 |
TAN | BL |
Interruptor Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | el 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,27 | 1,11 | 1,11 | 1,14 | 1,20 | 1,10 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,64 | 1,39 | 1,43 | 1,43 | 1,49 | 1,35 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,07 | 1,70 | 1,83 | 1,75 | 1,81 | 1,69 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 2,94 | 2,51 | 2,69 | 2,58 | 2,66 | 2,54 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 3,45 | 2,91 | 3,22 | 2,97 | 3,02 | 2,92 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 5,10 | 4,22 | 4,86 | 4,41 | 4,37 | 4,24 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 6,25 | 5,88 | 6,83 | 6,15 | 6,04 | 5,94 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 8,78 | 7,44 | 8,85 | 7,64 | 7,90 | |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 11,4 | 9,73 | 11,8 | 9,98 | 9,71 | |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 15,4 | 12,5 | 15,8 | 12,7 | 12,4 | |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 19,8 | 16,2 | 21,3 | 16,5 | 16,2 | |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 30,5 | 24,8 | 34,6 | 25,2 | 24,8 | |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 44,1 | 35,5 | 54 | 40,2 | 35,9 | |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 64 | 51 | 79 | 58 | 51,5 | |
| 350 | 14 | R61 | 458 | 419,90 | 7,92 | 11,91 | 0,8 | 88 | 70 | 106 | 86,2 | 70,1 | |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 113 | 90 | 139 | 113,4 | 90,4 | |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 138 | 109 | 175 | 133,8 | 109,0 | |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 169 | 135 | 221 | 167,8 | 136,0 | |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 249 | 204 | 341 | 249,5 | 204,0 | |
