Reborde de acero de carbono
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | 2" clase 300 del ANSI B16.5 BL RF de ASTM A105N |
| Documento | Manual del producto PDF |

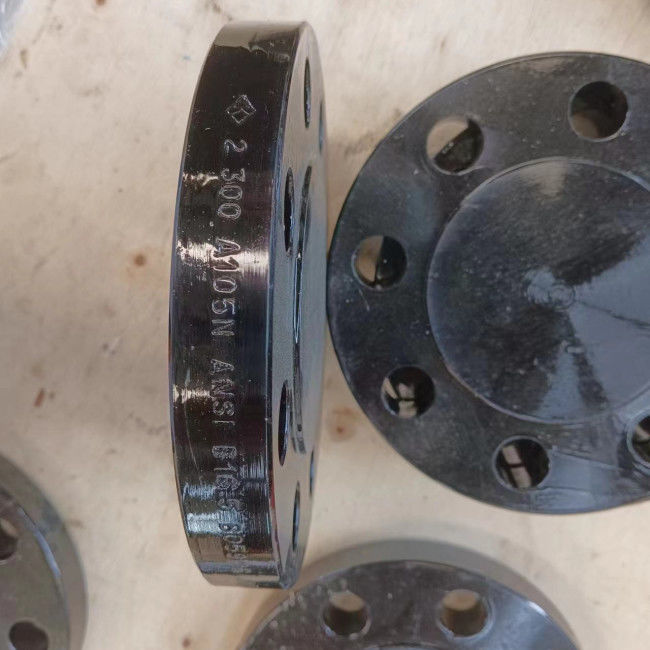

2" reborde aumentado ciego de la cara del acero de carbono de la clase 300 del ANSI B16.5 BL RF de ASTM A105N
Información de producto
| Nombre de producto | 2" reborde aumentado ciego de la cara del acero de carbono de la clase 300 del ANSI B16.5 BL RF de ASTM A105N |
| Gama de tallas | 2" |
| Clase de la presión | Clase 300 |
| Estándares | ASTM A105N |
| Tipo de la cara | Cara aumentada ciega del BL RF |
| Especificación | ANSI B16.5 |
| Capa | La pintura antioxidante, podría e inmersión caliente galvanizada, cinc plateado, transparente amarillo, pintura negra del aceite |
ASTM A105/A105N
Los rebordes de ASTM A105 son rebordes forjados del acero de carbono para el servicio ambiente y más de alta temperatura en sistemas de la presión. Estos rebordes se pueden fabricar de acuerdo con una variedad de especificaciones estándar que cubren ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, SP 44, API 605 de MSS, y los rebordes del API 6A, del etc. hechos al material de ASTM A105 se limitan un peso máximo de 4540 kilogramos.
Los rebordes de acero de ASTM A105 y de A105N no son lo mismo, ellos tienen mismas materias primas, los mismos grados de acero, sino diverso requisito del tratamiento térmico. N significa el tratamiento térmico de la normalización, y ricos del reborde A105 ningún requisito del tratamiento térmico. En resumen, el reborde de ASTM A105 y el reborde de ASTM A105N tienen una misma composición química, pero los A105N tienen una mejor propiedad mecánica y usados generalmente en la situación crítica.
Composición química de ASTM A105 (%)
| Clase de acero |
C máximo |
Si | Manganeso |
P máximo |
S máximo |
Ni máximo |
Cr máximo |
MES máximo |
V máximo |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Propiedades mecánicas de ASTM A105
| Clase de acero |
Resistencia a la tensión minuto (MPa) |
Fuerza de producción minuto (MPa) |
Alargamiento minuto (%) |
Reducción del área minuto (%) |
Dureza (HBW) |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
Dimensiones del reborde del ANSI B16.5 - clase 300
| Tamaño nominal | Fuera del diámetro. | Grueso | Longitud a través del eje | Diámetro del eje | Diámetro aumentado de la cara. | Radio de la esquina del diámetro interior | Profundidad del zócalo | Diámetro interior contrario | Longitud del hilo | Agujeros de perno | |||||
| WN |
TAN Interruptor TR |
LJ | LJ | Interruptor | TR | Diámetro del anillo de perno. | No | Diámetro. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | el 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19,1 | 65,0 | 27 | 63,4 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20,6 | 6,3 | 30 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 22,4 | 69,8 | 33 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25,4 | 76,2 | 38 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 28,5 | 79,2 | 43 | 117 | 127,0 | 10 | 21 | 92,0 | 31,8 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30,3 | 81,0 | 44 | 133 | 139,7 | 10 | 105,0 | 36,6 | 184,2 | 8 | 22 | ||
| 100 | 4 | 254 | 31,8 | 85,9 | 48 | 146 | 157,2 | 11 | 118,0 | 36,6 | 200,2 | 8 | 22 | ||
| 125 | 5 | 279 | 35,1 | 98,6 | 51 | 178 | 185,7 | 11 | 145,0 | 42,9 | 235,0 | 8 | 22 | ||
| 150 | 6 | 318 | 36,6 | 98,6 | 52 | 206 | 215,9 | 13 | 171,0 | 46,0 | 269,7 | 12 | 22 | ||
| 200 | 8 | 381 | 41,2 | 111,3 | 62 | 260 | 269,7 | 13 | 222,0 | 50,8 | 330,2 | 12 | 26 | ||
| 250 | 10 | 444 | 47,8 | 117,3 | 67 | 95 | 321 | 323,8 | 13 | 276,0 | 55,6 | 387,4 | 16 | 29 | |
| 300 | 12 | 520 | 50,8 | 130,0 | 73 | 102 | 375 | 381,0 | 13 | 329,0 | 60,5 | 450,8 | 16 | 32 | |
| 350 | 14 | 585 | 53,9 | 142,7 | 76 | 111 | 425 | 412,8 | 13 | 360,0 | 63,5 | 514,4 | 20 | 32 | |
| 400 | 16 | 650 | 57,2 | 146,0 | 83 | 121 | 483 | 469,9 | 13 | 411,0 | 68,3 | 571,5 | 20 | 35 | |
| 450 | 18 | 710 | 60,5 | 158,8 | 89 | 130 | 533 | 533,4 | 13 | 462,0 | 69,8 | 628,6 | 24 | 35 | |
| 500 | 20 | 775 | 63,5 | 162,1 | 95 | 140 | 587 | 584,2 | 13 | 513,0 | 73,2 | 685,8 | 24 | 35 | |
| 600 | 24 | 915 | 69,9 | 168,1 | 106 | 152 | 702 | 692,2 | 13 | 614,0 | 82,6 | 812,8 | 24 | 42 | |
| Tamaño nominal | Dimensiones de Ring Joint Flanges | Peso (kilogramos) | |||||||||||
| Número del surco | Diámetro de la porción aumentada | Diámetro de la echada. | Profundidad | Anchura | Radio en la parte inferior |
WN Sch 40 |
TAN | BL |
Interruptor Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | el 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,27 | 1,11 | 1,11 | 1,14 | 1,20 | 1,10 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,64 | 1,39 | 1,43 | 1,43 | 1,49 | 1,35 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,07 | 1,70 | 1,83 | 1,75 | 1,81 | 1,69 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 2,94 | 2,51 | 2,69 | 2,58 | 2,66 | 2,54 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 3,45 | 2,91 | 3,22 | 2,97 | 3,02 | 2,92 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 5,10 | 4,22 | 4,86 | 4,41 | 4,37 | 4,24 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 6,25 | 5,88 | 6,83 | 6,15 | 6,04 | 5,94 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 8,78 | 7,44 | 8,85 | 7,64 | 7,90 | |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 11,4 | 9,73 | 11,8 | 9,98 | 9,71 | |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 15,4 | 12,5 | 15,8 | 12,7 | 12,4 | |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 19,8 | 16,2 | 21,3 | 16,5 | 16,2 | |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 30,5 | 24,8 | 34,6 | 25,2 | 24,8 | |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 44,1 | 35,5 | 54 | 40,2 | 35,9 | |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 64 | 51 | 79 | 58 | 51,5 | |
| 350 | 14 | R61 | 458 | 419,90 | 7,92 | 11,91 | 0,8 | 88 | 70 | 106 | 86,2 | 70,1 | |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 113 | 90 | 139 | 113,4 | 90,4 | |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 138 | 109 | 175 | 133,8 | 109,0 | |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 169 | 135 | 221 | 167,8 | 136,0 | |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 249 | 204 | 341 | 249,5 | 204,0 | |
Tipo del reborde: Reborde ciego
Los rebordes ciegos manufacturados de acuerdo con ASME B16.5 se pueden proporcionar en la clase 150 a la clase 2500. Es básicamente un disco circular que no tiene un eje o un centro agujereado. Los agujeros de pernos se perforan y se alinean simétricamente a lo largo del borde circunferencial del disco sólido. El reborde ciego se puede suministrar generalmente con la cara aumentada (RF), anillo se une a la cara (RJ), o la cara plana (FF). El reborde ciego sirve una función similar a la de un enchufe o de un casquillo y se utiliza para anular el final de las aberturas de la tubería, de las válvulas y del recipiente del reactor. Puede ser fabricado de molde, de forjas, de placas específicas, o de barras planas.
Tipo de la cara: Cara aumentada (RF)
El reborde aumentado de la cara es el tipo más común usado en usos de la instalación de procesamiento, y es fácil identificar. Se refiere como cara aumentada porque las superficies de la junta se aumentan sobre la cara del anillo de perno. Este tipo de la cara permite el uso de una combinación amplia de diseños de la junta, incluyendo tipos planos de la hoja del anillo y compuestos metálicos tales como herida espiral y tipos vestidos dobles.
El propósito de un reborde del RF es concentrar más presión en un área más pequeña de la junta y de tal modo aumentar la capacidad de la contención de la presión de la junta. El diámetro y la altura están en ASME B16.5 definieron, por la clase de la presión y el diámetro. El grado de la presión del reborde determina la altura de la cara aumentada.
