El reborde aumentado zócalo del cuello de la soldadura de la cara, clasifica el reborde de 300 de carbono interruptores RF del acero

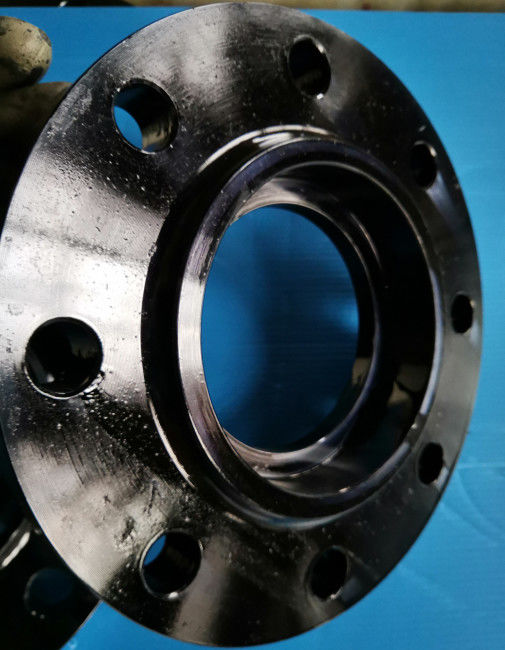

Reborde aumentado soldadura de la cara del zócalo del acero de carbono de la clase 300 del interruptor RF del ANSI B16.5 de ASTM A105N

Información de producto

ASTM A105/A105N

Los rebordes de ASTM A105 son rebordes forjados del acero de carbono para el servicio ambiente y más de alta temperatura en sistemas de la presión. Estos rebordes se pueden fabricar de acuerdo con una variedad de especificaciones estándar que cubren ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, SP 44, API 605 de MSS, y los rebordes del API 6A, del etc. hechos al material de ASTM A105 se limitan un peso máximo de 4540 kilogramos.

Los rebordes de acero de ASTM A105 y de A105N no son lo mismo, ellos tienen mismas materias primas, los mismos grados de acero, sino diverso requisito del tratamiento térmico. N significa el tratamiento térmico de la normalización, y ricos del reborde A105 ningún requisito del tratamiento térmico. En resumen, el reborde de ASTM A105 y el reborde de ASTM A105N tienen una misma composición química, pero los A105N tienen una mejor propiedad mecánica y usados generalmente en la situación crítica.

Composición química de ASTM A105 (%)

Propiedades mecánicas de ASTM A105

Tipo del reborde: Reborde del cuello de la soldadura (WN)

Los rebordes de la soldadura del zócalo fueron desarrollados inicialmente para el uso en la tubería de alta presión tamaño pequeño. Su fuerza estática es igual deslizarse en los rebordes, pero su resbalón mayor que doble-soldado con autógena de la fuerza de cansancio el 50% en los rebordes.

La conexión con el tubo se hace con 1 soldadura de prendedero, en fuera del reborde. Pero antes de soldar con autógena, un espacio se debe crear entre el reborde o colocación y tubo.

La preparación 127,3 de ASME B31.1 1998 para (e) la asamblea de soldadura de la soldadura del zócalo dice.
En el montaje de la junta antes de soldar con autógena, el tubo o el tubo será insertado en el zócalo a la profundidad máxima y al aproximadamente 1/16 entonces retirado” (1,6 milímetros) lejos de contacto entre el extremo del tubo y el hombro del zócalo.

El propósito para la liquidación que basa en una soldadura del zócalo es generalmente reducir la tensión residual en la raíz de la soldadura que podría ocurrir durante la solidificación del metal de soldadura. La imagen le muestra la medida de X para el hueco de la extensión.

1. Hueco llenado de X=Expansion del tubo de la soldadura 3. del reborde 2. de Wedl del zócalo

Tipo de la cara: Cara aumentada (RF)

El reborde aumentado de la cara es el tipo más común usado en usos de la instalación de procesamiento, y es fácil identificar. Se refiere como cara aumentada porque las superficies de la junta se aumentan sobre la cara del anillo de perno. Este tipo de la cara permite el uso de una combinación amplia de diseños de la junta, incluyendo tipos planos de la hoja del anillo y compuestos metálicos tales como herida espiral y tipos vestidos dobles.

El propósito de un reborde del RF es concentrar más presión en un área más pequeña de la junta y de tal modo aumentar la capacidad de la contención de la presión de la junta. El diámetro y la altura están en ASME B16.5 definieron, por la clase de la presión y el diámetro. El grado de la presión del reborde determina la altura de la cara aumentada.

Dimensiones del reborde del ANSI B16.5 - clase 300 (milímetros)
