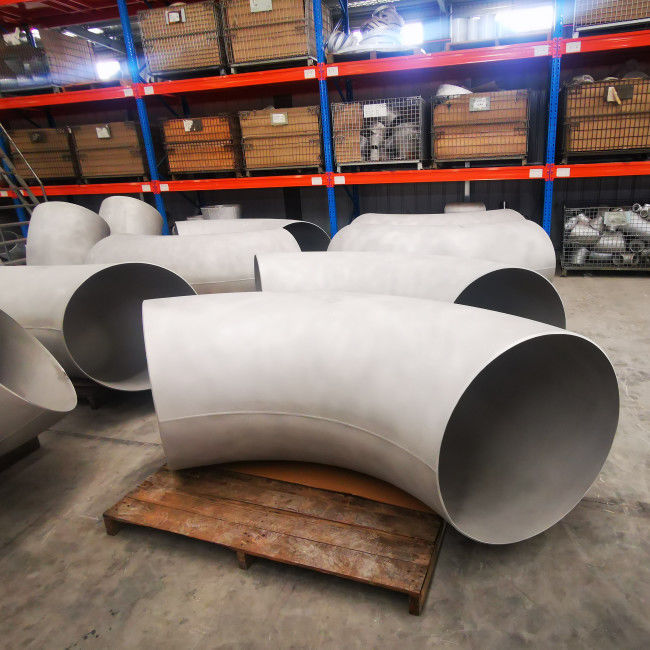

90 colocación de acero inoxidable ASTM A403 de BW WPWX del codo de la soldadura de extremo del grado

El material de soldadura para traseros de acero inoxidable con codo WPWX de 90 grados ASTM A403

Según la dirección del fluido de las tuberías, el codo se puede dividir en diferentes grados, como 45 grados, 90 grados, 180 grados, que son los grados más comunes.También hay 60 grados y 120 grados, para algunas tuberías especiales.

El codo del tubo de acero de 90 grados funcionaba para cambiar la dirección del fluido en 90 grados, por lo que también se llama codo vertical.Es el grado común en todos los sistemas de tuberías y más utilizado en todos los diferentes grados de codos. (Como es conveniente para adaptarse a la construcción de acero y estructural.)

Radius del codo

Si el radio es el mismo que el diámetro de la tubería, se llama radio corto de codo, también llamado codo SR, normalmente para tuberías de baja presión y baja velocidad.

Si el radio es mayor que el diámetro de la tubería, R ≥ 1,5 Diámetro, entonces lo llamamos un codo de radio largo (LR Elbow), aplicado para tuberías de alta presión y alto caudal.

Largo radio de 90 grados codo

El codo de la tubería de acero LR de 90 grados se instala entre tubos o tubos de diferentes longitudes. Ayuda a cambiar de dirección a 90 grados, y se usa comúnmente para conectar mangueras a bombas, drenajes de cubierta y válvulas.

Codo de 90 grados de radio corto

El codo SR de 90 grados es el mismo que el codo de la tubería mencionado anteriormente, pero el diámetro es más corto.

Categorías de los accesorios de clase WP

Los accesorios de clase WP se subdividen en tres subclases: las clases WP-S, WP-W. y WPWX. Se fabrican según los requisitos de ANSI BI6.9, BI6.11, BI6.28, o MSS Standard Practice SP-79, y tienen calificaciones de presión compatibles con 9.2.

Accesorios de clase WP-Sson los fabricados a partir de un producto sin costuras mediante un método de fabricación sin costuras (marcados con el símbolo de clase WP-S);

Accesorios de clase WP-Wcontener soldaduras en las que la fabricación del accesorio o las soldaduras de la construcción hayan sido radiografiadas (marcadas con el símbolo de clase WP-W);

Accesorios de clase WP-WXson aquellas que contienen soldaduras en las que todas las soldaduras han sido radiografiadas (marcadas con el símbolo de clase WP-WX).

Información sobre el producto

Materiales Composiciones químicas

Los accesorios de tuberías de acero inoxidable ASTM A403 se refieren al material de accesorios inoxidables austeníticos forjados y laminados para tuberías a presión. Los grados comunes son WP304/L, WP316/L.Se pueden utilizar en muchos campos como la industria de la ingeniería, plantas de conversión de energía, etc.

Nota:

1. Cuando aparezca una elipse en la tabla, no hay ningún requisito y el elemento debe analizarse o comunicarse.
2. El método de análisis del nitrógeno será objeto de acuerdo entre el comprador y el fabricante.
3. El columbio es de 0,10-0,30%; el vanadio es de 0,10-0,30%.
4. Para paredes de pequeño diámetro o delgadas, o ambas, en las que se requieren muchos pases de dibujo, es necesario un máximo de carbono del 0,04% en los grados TP304L y TP316L.Los tubos de diámetro exterior pequeño se definen como los que tienen un diámetro inferior a 0.500in. (((23.7mm) en diámetro exterior y tubos de pared ligera como los de menos de 0.049in. (((1.24mm) en el espesor de pared promedio

90^oLas dimensiones y el peso de la soldadura de nalgas

Radio largo (LR) (véase la norma ASME B16.9)

Radius corto (SR) (en referencia a la norma ASME B16.9)
