Colocaciones de acero inoxidables de la soldadura de extremo
>
|
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | Reductor de la estafa/Ecc de ASTM A403 WP304/L WP316/L WP310S WP321 B16.9 |
| Documento | Manual del producto PDF |
A4103 WP304/L WP316/L WP310S WP321 B16.9 Reducción de acero inoxidable con/ECC
El reductor se utiliza para conectar dos tuberías de diferentes tamaños en un sistema de tuberías.Un extremo del reductor corresponde al diámetro de la tubería de diámetro grande y el otro extremo del reductor concéntrico corresponde al diámetro de la tubería de diámetro pequeño.

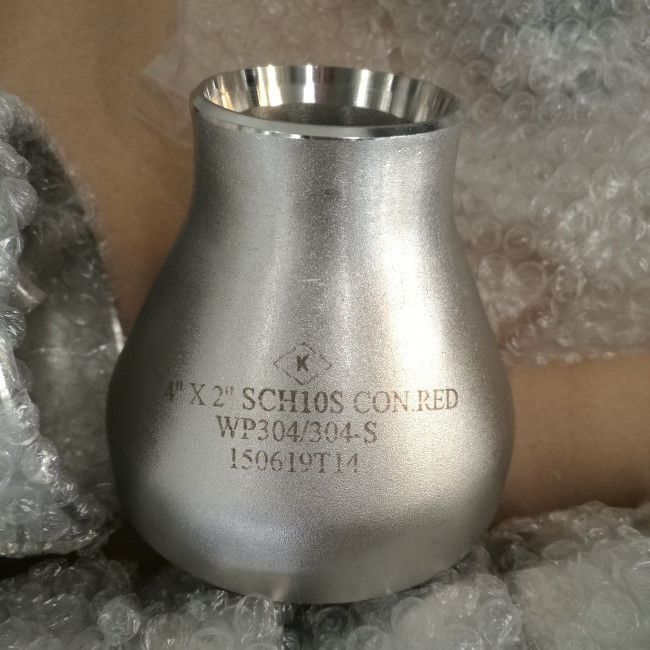

Un reductor concéntrico es un tipo de reducidor utilizado en sistemas de tuberías.Esta característica del reductor concéntrico lo hace aplicable en sistemas de flujo de fluidos de alta presión donde existe el riesgo de rotura bajo alta presión.
El reducidor excéntrico tiene una forma extraña, tiene expansión en su cuerpo sólo en un lado de su longitud, el otro lado de la longitud permanece paralelo a las tuberías.Esto hace que sea fácil de alinear y manejar en lugares específicos. Reducción excéntrica también es eficaz como los concéntricos, pero es más específico en las necesidades. SCH 40 Reducción WPB indica el tamaño nominal del tubo en el Anexo 40.
Información sobre el producto
| Nombre del producto | Acero inoxidable ASTM A403 B16.9Reducción concéntrica / excéntrica |
| Rango de tamaño | 1/2 a 48 |
| espesor de la pared | Se aplicarán las condiciones siguientes: |
| Las normas | Las demás partidas |
| Grado | Se aplicará el método de ensayo de la norma de calidad de los productos. |
| Normas de fabricación | Se aplican las siguientes condiciones:9 |
Dimensiones del reductor concéntrico/excéntrico (mm)
Los reductores se utilizan a menudo cuando los diseñadores de tuberías quieren reducir el diámetro de una línea recta de tubería.9: Concentric con una línea central común; Reductor excéntrico con líneas centrales desplazadas.
| PNN | D.O.L. En el caso de los pulgadas |
S.O.D. En el caso de los pulgadas |
H. En el caso de los pulgadas |
| 3/4 por 1/2 | 26.7 1.05 |
21.3 0.84 |
38 1.50 |
| 3/4 por 3/8 | 26.7 1.05 |
17.3 0.68 |
38 1.50 |
| 1 x 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 x 1/2 | 33.4 1.32 |
21.3 0.84 |
51 2.00 |
| 1-1/4 x 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1-1/4 x 3/4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1-1/4 x 1/2 | 42.2 1.66 |
21.3 0.84 |
51 2.00 |
| 1-1/2 x 1-1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1-1/2 x 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1-1/2 x 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1-1/2 x 1/2 | 48.3 1.90 |
21.3 0.84 |
64 2.50 |
| 2 x 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 x 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2 por 1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2 x 3 / 4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2 y 1/2 x 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2-1/2 x 1-1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2-1/2 x 1-1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2 y 1/2 x 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 x 2 y 1/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3 por 2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 x 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 x 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3 y 1/2 x 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3-1/2 x 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3 y 1/2 x 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3-1/2 x 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3-1/2 x 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 x 3-1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4 por 3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 x 2 y 1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4 x 2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 x 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5 por 4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 x 3-1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5 por 3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 x 2 y 1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5 x 2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6 por 5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6 por 4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 x 3-1/2 | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6 por 3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 x 2 y 1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8 por 6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8 por 5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8 por 4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 x 3-1/2 | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 por 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 por 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10 por 5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 por 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 por 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 por 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12 por 6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12 por 5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| 14 por 12 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 por 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 por 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 por 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 por 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| 16 por 12 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 por 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 x 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18 por 16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 por 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| 18 por 12 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 por 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 por 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 por 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 por 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| 20 por 12 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 x 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 por 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 por 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 por 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 x 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 x 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 por 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 por 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 x 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 x 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 x 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 por 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 por 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 por 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 x 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 por 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 x 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 por 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 x 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 x 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 x 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 por 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 por 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 por 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 x 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 x 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 x 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 por 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 x 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 por 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 x 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 por 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 por 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 por 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 x 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 por 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 x 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 por 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 x 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 x 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 x 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 x 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 x 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 x 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 x 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 x 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 x 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 x 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 x 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 x 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 x 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 x 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 x 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 x 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 x 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 x 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 x 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 x 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 por 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 por 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 por 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 x 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
* NPS: Tamaño nominal de la tubería; O.D L: Diámetro exterior en el bisel, extremo grande; O.D S: Diámetro exterior en el bisel, extremo pequeño; H: Centro a extremo.
Materiales Composiciones químicas
Los accesorios de tuberías de acero inoxidable ASTM A403 se refieren al material de accesorios inoxidables austeníticos forjados y laminados para tuberías a presión. Los grados comunes son WP304/L, WP316/L.Se pueden utilizar en muchos campos como la industria de la ingeniería, plantas de conversión de energía, etc.
| Grado A | Composición(%) | |||||||||
| Grado WP | Designación de la SNU | C. Las | En | P | El S | Sí, sí. | ¿ Qué? | Crónica | ¿ Qué pasa? | Ti |
| Se aplicará a los vehículos de motor. | S30400: el uso de la tecnología | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0 a 11.0 | 18.0 a 22.0 | - ¿ Por qué? | - ¿ Por qué? |
| Se aplicará el procedimiento siguiente: | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0 a 12.0 | 18.0 a 22.0 | - ¿ Por qué? | - ¿ Por qué? |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0 a 22.0 | 24.0 a 26.0 | - ¿ Por qué? | - ¿ Por qué? |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 a 14.0 | 16.0 a 18.0 | 2.00-3. ¿Qué quieres decir?00 | |
| Se aplicará el procedimiento siguiente: | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 a 14.0 | 16.0 a 18.0 | 2.00-3. ¿Qué quieres decir?00 | - ¿ Por qué? |
| WP321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0 a 12.0 | 17.0 a 19.0 | - ¿ Por qué? | G. |
Nota:
Cuando aparezca una elipse en la tabla, no hay ningún requisito y el elemento debe analizarse o comunicarse.
El método de análisis del nitrógeno será objeto de acuerdo entre el comprador y el fabricante.
El columbio es de 0,10-0,30%; el vanadio es de 0,10-0,30%.
Para paredes de pequeño diámetro o delgadas, o ambas, en las que se requieren muchos pases de dibujo, es necesario un máximo de carbono del 0,04% en los grados TP304L y TP316L.Los tubos de diámetro exterior pequeño se definen como los que tienen un diámetro inferior a 0.500in. (((23.7mm) en diámetro exterior y tubos de pared ligera como los de menos de 0.049in. (((1.24mm) en el espesor de pared promedio
