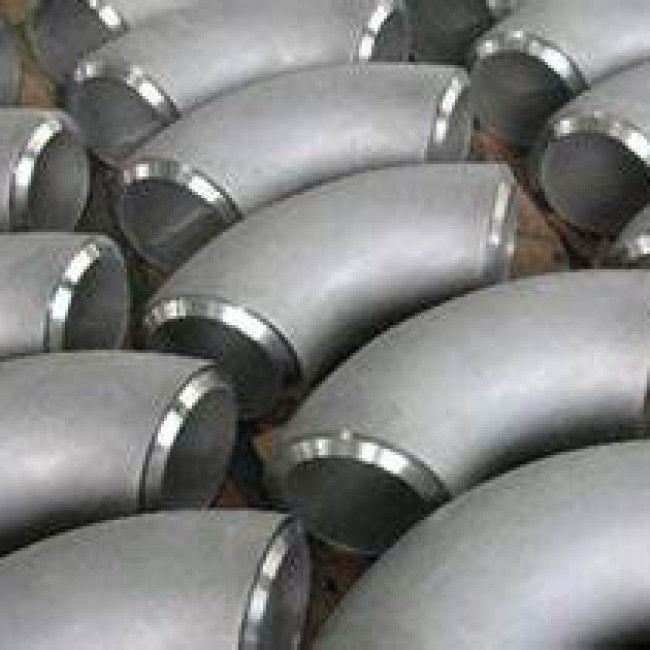

45 codo de acero inoxidable de Sch 10S Sch20 de las colocaciones de la soldadura de extremo del grado

ASTM A403 colocación de acero inoxidable de la soldadura a tope del codo de BW de 45 grados

Según la dirección flúida de las tuberías, el codo se puede dividir en diversos grados, tales como 45 grados, 90 grados, 180 grados, que son los grados mas comunes. También tiene 60 grados y 120 grados, para algunas tuberías especiales.

Radio del codo

El radio de la curvatura mala del radio del codo. Si el radio es lo mismo que diámetro del tubo, llamó el codo corto del radio, también llamado codo de SR, normalmente para la presión baja y las tuberías de poca velocidad.

Si el radio es más grande que diámetro del tubo, el diámetro del ≥ 1,5 de R, después nosotros lo llamamos un codo largo del radio (codo de LR), solicitado las tuberías de alta presión y altas del flujo.

codo de 45 grados del radio largo

El codo del tubo se monta entre dos tubos para poder cambiar la dirección flúida a 45 grados. Comparado al codo de 90 grados, el codo de 45 grados produce menos fricción, y con la presión más baja.

codo de 45 grados del radio corto

El codo del SENIOR 45 grados se ata generalmente al cobre, al plástico, al acero, al arrabio y a la ventaja, y se puede también conectar con los accesorios inoxidables y de goma. Es ampliamente utilizado en sustancia química, comida, instalaciones del abastecimiento de agua, industria electrónica, tuberías químicas, horticultura, la producción agrícola, tuberías solares del equipo, tubería del aire acondicionado y otros campos.

Clasificaciones que caben del WP de la clase

Las colocaciones del WP de la clase se subdividen en tres subclases: Clases WP-S, WP-W. y WPWX. Se fabrican a los requisitos de ANSI BI6.9, BI6.11, BI6.28, o MSS costumbre SP-79, y él tiene grados de la presión compatibles con 9,2.

Las colocaciones de la clase WP-S son ésas manufacturadas de producto inconsútil por un método inconsútil de fabricación (marcada con el símbolo WP-S de la clase);

Las colocaciones de la clase WP-W contienen las soldaduras donde se han radiografiado las soldaduras apropiadas de la fabricación o de la construcción (marcado con el símbolo WP-W de la clase);

Las colocaciones de la clase WP-WX son las que contienen las soldaduras donde se han radiografiado las soldaduras de Ali (marcado con el símbolo WP-WX de la clase).

Información de producto

Composiciones químicas de los materiales

Las colocaciones inoxidables de la tubería de acero de ASTM A403 refieren al material de forjado y rodaron las colocaciones inoxidables austeníticas para los tubos de la presión. Los grados comunes son WP304/L, WP316/L. Pueden ser utilizados en muchos campos como dirigir la industria, las plantas etc de la conversión de energía

Nota:

Donde los puntos de suspensión (﹍) aparecen en la tabla, no hay requisito y el elemento necesita ser analizado para o ser divulgado

El método de análisis para el nitrógeno será una cuestión de acuerdo entre el comprador y el fabricante

Columbio 0.10-0.30%; Vanadio 0.10-0.30%.

Para las paredes de diámetro bajo o finas, o ambos, donde se requieren muchos pasos de dibujo, un máximo del carbono de 0,04% es necesario en los grados TP304L y TP316L. Los pequeños tubos del diámetro exterior se definen como esos menos los de 0.500in. (23.7m m) en diámetro exterior y tubos ligeros de la pared como ésos menos los de 0.049in. (1.24m m) en el grueso de pared medio

45 dimensiones y peso del codo de la soldadura de extremo de^o

Radio largo (LR) (refiera ASME estándar B16.9)
