Colocaciones de acero inoxidables de la soldadura de extremo
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | Acero inoxidable del duplex igual de la camiseta de ASTM A815 UNS S31803 BW |
| Documento | Manual del producto PDF |

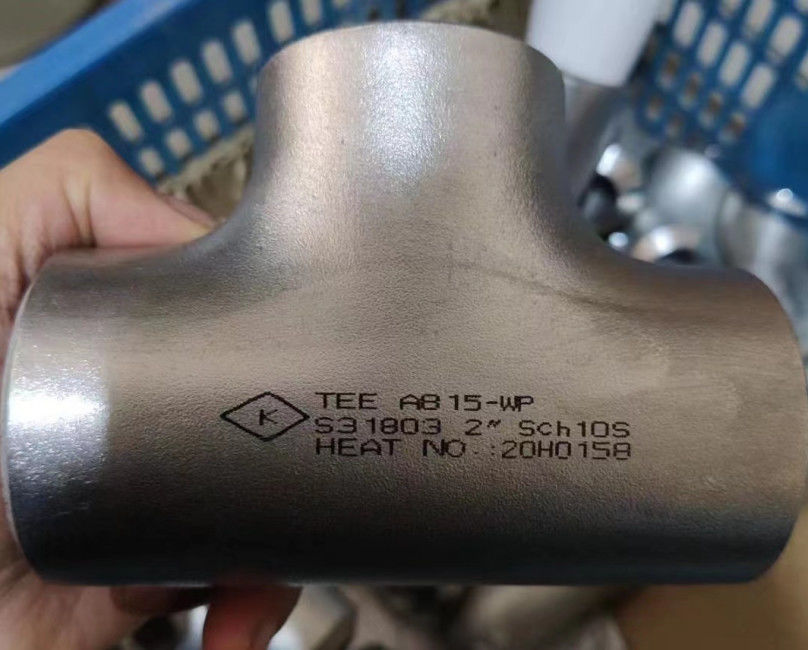

Camiseta igual de acero inoxidable de la soldadura a tope del duplex igual de la camiseta de ASTM A815 UNS S31803 BW
La camiseta igual ASTM A815 WP-S UNS S31803 es una camiseta de acero inoxidable del duplex. Es acero inoxidable de la ferrita o de la austenita con una microestructura del 50:50.
ASTM A815 es la especificación estándar para la instalación de tuberías de acero inoxidable ferrítica, ferrítica/austenítica, y martensítica labrada. Esta especificación cubre dos clases generales, WP y CR. Las colocaciones del WP de la clase se subdividen en cuatro clases:
WP-S, productos inconsútiles.
WP-W, productos soldados con autógena.
WP-WX, instalaciones de tuberías que contienen las soldaduras donde se han radiografiado todas las soldaduras.
WP-WU, colocaciones que contienen las soldaduras donde todas las soldaduras se han probado ultrasónico.
Tipos de la camiseta de la soldadura a tope (BW)
La camiseta de BW se categoriza en dos tipos según diámetros de la rama y las funciones allí son:
Camiseta igual: Tres ramas de camiseta tienen mismos diámetros. También nombrado como camiseta recta.
Reducción de la camiseta (camiseta de reductor). : El diámetro de la rama es más pequeño que diámetro principal. La camiseta de reducción se describe generalmente como diámetros de NPS en 4" x 4" x 3", donde está la línea 4" principal diámetro del tubo, y 3" es la rama de reducción.
Información de producto
| Nombre de producto | Camiseta igual de acero inoxidable de la soldadura a tope del duplex igual de la camiseta de ASTM A815 UNS S31803 BW |
| Gama de tallas | Dimensión: el 1/2” a 24" |
| Grueso de pared | Sch10S Sch20 STD Sch40 XS Sch80 |
| Estándares |
ASTM A815 MSS SP-75 |
| Material | UNS S31803 |
| Estándares de fabricación | ASME B16.9 |
(UNS S31803) composiciones químicas materiales
| Designación de UNS | C | Manganeso | P | S | Si | Ni | Cr | MES | N |
| S31803 | 0,03 | 2,00 | 0,03 | 0,02 | 1,00 | 4.5-6.5 | 21.0-23.0 | 2.5-3.5 | 0.08-0.20 |
Dimensiones y peso iguales de acero de la camiseta
|
Nominal Tamaño del tubo (NPS) |
Fuera del diámetro. en el cartabón (milímetro) |
Centro-a-fin | Peso (kilogramos) | ||||||
| Funcionamiento, C (milímetros) | Mercado, M (milímetros) | Sch 10S | Sch 20 | STD | Sch 40 | XS | Sch 80 | ||
| el 1/2 | 21,3 | 25 | 25 | 0,1 | 0,16 | 0,16 | 0,25 | 0,25 | |
| 3/4 | 26,7 | 29 | 29 | 0,13 | 0,2 | 0,2 | 0,27 | 0,27 | |
| 1 | 33,4 | 38 | 38 | 0,28 | 0,29 | 0,29 | 0,35 | 0,35 | |
| 1-1/4 | 42,2 | 48 | 48 | 0,5 | 0,53 | 0,53 | 0,65 | 0,65 | |
| 1-1/2 | 48,3 | 57 | 57 | 0,7 | 0,77 | 0,77 | 0,96 | 0,96 | |
| 2 | 60,3 | 64 | 64 | 0,85 | 1,88 | 1,88 | 1,9 | 1,9 | |
| 2-1/2 | 73,0 | 76 | 76 | 1,4 | 2,69 | 2,69 | 3,07 | 3,07 | |
| 3 | 88,9 | 86 | 86 | 1,8 | 3,82 | 3,82 | 4,5 | 4,5 | |
| 3-1/2 | 101,6 | 95 | 95 | 2,7 | 5,18 | 5,18 | 6,17 | 6,17 | |
| 4 | 114,3 | 105 | 105 | 3,5 | 6 | 6 | 8,44 | 8,44 | |
| 5 | 141,3 | 124 | 124 | 6,1 | 9,94 | 9,94 | 12,94 | 12,94 | |
| 6 | 168,3 | 143 | 143 | 8,1 | 16,48 | 16,48 | 19,3 | 19,3 | |
| 8 | 219,1 | 178 | 178 | 15,6 | 29 | 33 | 33 | 34,5 | 34,5 |
| 10 | 273,0 | 216 | 216 | 27 | 34,7 | 49,35 | 49,35 | 58,57 | 68 |
| 12 | 323,8 | 254 | 254 | 40 | 59 | 65 | 70,5 | 84,9 | 115 |
| 14 | 355,6 | 279 | 279 | 48 | 90 | 93 | 114,41 | 127,12 | 165 |
| 16 | 406,4 | 305 | 305 | 59 | 100 | 115 | 167,52 | 167,52 | 249 |
| 18 | 457 | 343 | 343 | 77 | 127,12 | 135 | 238,35 | 190 | 322 |
| 20 | 508 | 381 | 381 | 103 | 168 | 168 | 320,52 | 245 | 459 |
| 22 | 559 | 419 | 419 | 200 | 200 | 280 | 600 | ||
| 24 | 610 | 432 | 432 | 155 | 240 | 240 | 570,68 | 350 | 748 |
