Duplex Stub Ends de acero inoxidable, instalaciones de tuberías de acero de la soldadura de ASTM A815 UNS S31803

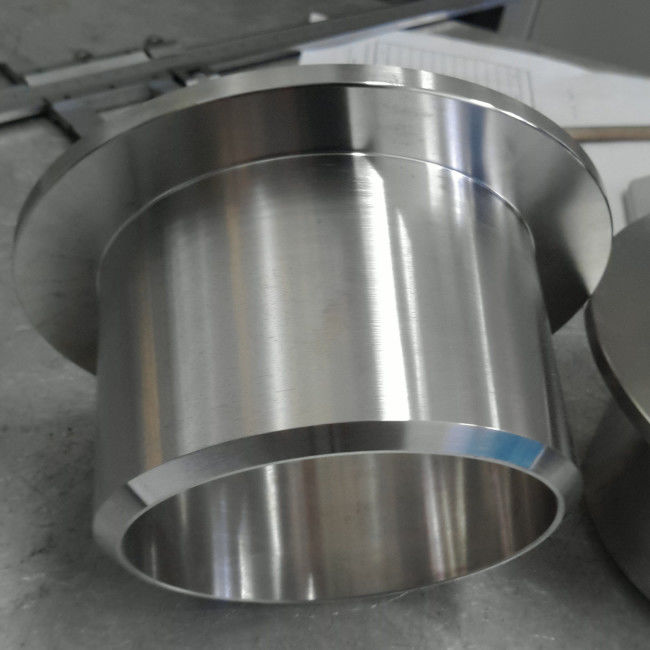

Soldadura a tope de acero inoxidable Stub End del duplex de ASTM A815 UNS S31803

El extremo del trozo (junta de revestimiento) es una colocación que se utiliza para substituir los rebordes soldados con autógena cuando la ayuda de un reborde de respaldo giratorio se requiere. Y puede ser suministrado en la dimensión estándar y no estándar del ANSI que se utiliza para los tubos de comunicación de diverso diámetro.

Stub End Types

El extremo del trozo se ofrece en tres maneras diferentes, tipo A, B y C. Type A y el extremo del trozo de B son similares a las colocaciones forjadas, tales como codos y camisetas, y el tipo extremo del trozo de C se hace en tamaños modificados para requisitos particulares.

Tipo A

El tipo un extremo del trozo se utiliza para el reborde estándar de la junta de revestimiento. El grueso del revestimiento en el extremo del trozo es mayor o igual el grueso nominal de la pared del tubo. Además, el radio de la esquina externo del tipo A puede recibir el reborde de la junta de revestimiento. La esquina interior es cuadrada. El revestimiento tiene generalmente una cara serrada trabajada a máquina.

Tipo B

El tipo extremo del trozo de B se utiliza para el resbalón estándar en los rebordes como rebordes del revestimiento. El grueso del revestimiento en estos extremos cortos es mayor o igual el grueso nominal de la pared del tubo. También, el radio de la esquina externo del tipo B es bastante pequeño recibir el reborde del resbalón o que se puede utilizar como reborde de reserva. La esquina interna es cuadrada. El revestimiento tiene generalmente una cara serrada trabajada a máquina.

Tipo C

El tipo extremo del trozo de C se puede utilizar para el reborde estándar y el resbalón de la junta de revestimiento en el reborde. Se señala por medio de luces que deja un borde redondeado en el diámetro interior del revestimiento. En caso de necesidad, el radio se puede hacer cerrado a un cuadrado. El grueso del revestimiento es el 75% de la pared del tubo. El tipo C es muy corto bastante acomodar cualquier reborde de reserva. La junta de revestimiento en el tipo C es lisa, y no es máquina.

Los extremos del trozo se fabrican generalmente de dos maneras, tipos A y tipos B. Están disponibles en dos longitudes estándar, de largo (ANSI) o el modelo corto (MSS). El extremo del trozo Sch5s y 10s se ofrece generalmente en longitudes cortas, y las longitudes largas están disponibles en pedido especial. El extremo del trozo de Sch 40s se suministra en longitudes cortas o largas.

Estándar de ASTM A815

ASTM A815 es la especificación estándar para la instalación de tuberías de acero inoxidable ferrítica, ferrítica/austenítica, y martensítica labrada. Esta especificación cubre dos clases generales, WP y CR. Las colocaciones del WP de la clase se subdividen en cuatro clases:

WP-S, productos inconsútiles.

WP-W, productos soldados con autógena.

WP-WX, instalaciones de tuberías que contienen las soldaduras donde se han radiografiado todas las soldaduras.

WP-WU, colocaciones que contienen las soldaduras donde todas las soldaduras se han probado ultrasónico.

Información de producto

(UNS S31803) composiciones químicas materiales

ASME B16.9 Stub End Dimensions (milímetros)
