Reborde de acero de carbono
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | Clase 75 de la serie B de ASME B16.47 150 300 400 600 900 |
| Documento | Manual del producto PDF |

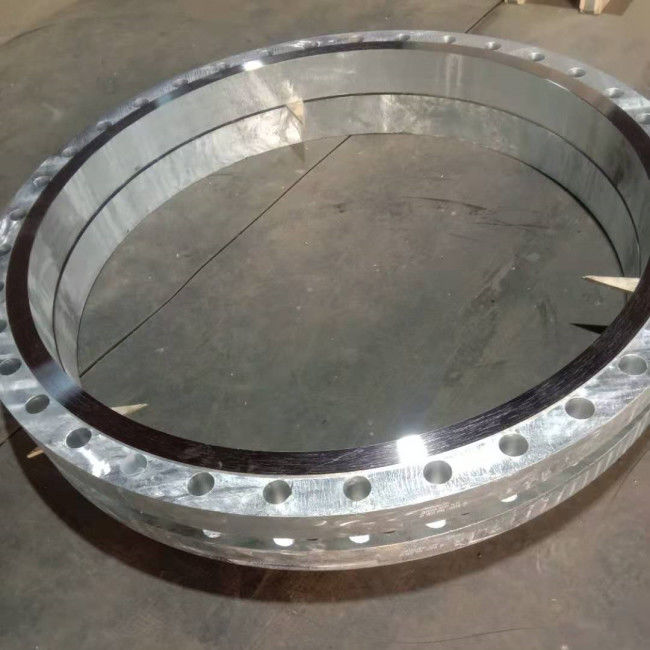

Clase de acero 75 del reborde de carbono de la serie B de ASME B16.47 150 300 400 600 900
Información de producto
| Nombre de producto | Reborde del acero de carbono de la serie B de ASME B16.5 |
| Gama de tallas | Dimensión: 26" a 60" |
| Clase de la presión | Clase 75 150 300 400 600 900 |
| Materiales | ASTM A105 A350 A352 A216 A217 A203 A515 A516 A537 |
| Tipo común de la cara | Cuello de soldadura (WN) ciego (BL) |
| Especificación | ANSI B16.47 B |
| Capa | La pintura antioxidante, podría e inmersión caliente galvanizada, cinc plateado, transparente amarillo, pintura negra del aceite |
Los rebordes de ASME B16.47 refieren a los rebordes del tubo del diámetro grande manufacturados de acuerdo con ASME B16.47, que cubre los grados de la presión-temperatura, materiales, dimensiones, tolerancias, marcando, y probando para los rebordes. Estos rebordes se pueden proporcionar de tamaños NPS 26 a NPS 60 las designaciones 75, 150, 300, 400, 600, y 900 de la clase del grado. NPS es la designación para el tamaño nominal del reborde. Se relaciona con el diámetro nominal de la referencia, DN, usado en estándares internacionales y otros. Para los tamaños del reborde cubiertos en ASME B16.47, la relación es DN = 25 el × NPS. Los valores de los estados de la especificación estándar en el SI métrico y las unidades habituales de los E.E.U.U., salvo que diámetro de pernos y de agujeros de perno del reborde se expresan en unidades de la pulgada solamente.
La serie B de ASME B16.47 especifica las dimensiones del reborde para los rebordes compactos que, en la mayoría de los casos, tienen diámetros más pequeños del anillo de perno que ensancha la serie A. A petición del instituto americano del petróleo (API), las dimensiones del reborde de las series B de ASME B16.47 se proporcionan de acuerdo con el estándar 605 del API.
Materiales y fabricación
Particularmente, los rebordes forjados, manufacturados según la serie A de ASME B16.47 o la serie B, serán fabricados como una pieza de acuerdo con la especificación material aplicable. El proceso que forja, o muere forja o la forja del abierto-dado, es una operación de trabajo caliente plástica compresiva que consolida el material al flujo en la dirección más favorable para resistir las tensiones encontró en servicio.
| Grupo no. | Forjas | Bastidores | Placas |
| 1,1 | A105 | A216 Gr.WCB | A515 Gr.70 |
| 1,1 | A350 Gr.IF2 | - | A516 Gr.70 |
| 1,1 | - | - | A537 Cl.1 |
| 1,1 | A350 Gr.IF6 Cl.1 | - | - |
| 1,1 | A350 Gr.IF3 | - | - |
| 1,2 | - | A216 Gr.WCC | - |
| 1,2 | - | A352 Gr.LCC | - |
| 1,2 | Cl2 de A350 Gr.IF6 | - | - |
| 1,2 | - | A352 Gr.LC2 | A203 Gr.B |
| 1,2 | - | A352 Gr.LC3 | A203 Gr.E |
| 1,3 | - | A352 Gr.LCB | A515 Gr.65 |
| 1,3 | - | - | A516 Gr.65 |
| 1,3 | - | - | A203 Gr.A |
| 1,3 | - | - | A203 Gr.D |
| 1,3 | - | A217 Gr.WC1 | - |
| 1,3 | - | A352 Gr.LC1 | - |
Major Materials Chemical Composition y propiedades mecánicas
Composición química de ASTM A105 (%)
| Clase de acero |
C máximo |
Si | Manganeso |
P máximo |
S máximo |
Ni máximo |
Cr máximo |
MES máximo |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Propiedades mecánicas de ASTM A105
| Clase de acero | Resistencia a la tensión | Fuerza de producción | Alargamiento en los 2in | Reducción del área |
Solutioning Temperatura |
El amortiguamiento se refresca |
| minuto | minuto | minuto | minuto | minuto | abajo | |
| A105 | 485 | 250 | 22 | 30 |
Composición química de los materiales del reborde de ASTM A350
| Grado | Composición, % | ||||||
| Grado LF1 | Grado LF2 | Grado LF3 | Grado LF5 | Grado LF6 | Grado LF9 | Grado LF787 | |
| C (máxima) | 0,30 | 0,30 | 0,20 | 0.20-0.35 | 0,22 | 0,20 | 0,70 |
| Manganeso | 0.60-1.35 | 0.60-1.35 | 0.90max | 0.60-1.35 | 1.15-1.50 | 0.40-1.06 | 0.40-0.70 |
| P | 0,035 | 0,035 | 0,035 | 0,035 | 0,025 | 0,035 | 0,025 |
| S (máximo) | 0,04 | 0,04 | 0,04 | 0,04 | 0,025 | 0,04 | 0,025 |
| SiA | 0.15-0.30 | 0.15-0.30 | 0.20-0.35 | 0.20-0.35 | 0.15-0.30 | ﹍ | 0,40 máximo |
| Ni | 0,40 maxB | 0,40 maxB | 3.30-3.70 | 1.0-2.0 | 0,40 maxB | 1.60-2.24 | 0.70-1.0 |
| Cr | 0,30 maxB, C | 0,30 maxB, C | 0,30 maxC | 0,30 maxC | 0,30 maxB, C | 0,30 maxC | 0.60-0.90 |
| MES | 0,12 maxB, C | 0,12 maxB, C | 0,12 maxC | 0,12 maxC | 0,12 maxB, C | 0,12 maxC | 0.15-0.25 |
| Cu | 0,40 maxB | 0,40 maxB | 0,40 máximo | 0,40 máximo | 0,40 maxB | 0.75-1.25 | 1.0-1.3 |
| Cb | 0,02 maxD | 0,02 maxD | 0,02 máximo | 0,02 máximo | 0,02 máximo | 0,02 máximo | 0,02 minutos |
| V | 0,08 máximo | 0,08 máximo | 0,03 máximo | 0,03 máximo | 0.04-0.11 | 0,03 máximo | 0,03 máximo |
| N | ﹍ | ﹍ | ﹍ | ﹍ | 0.01-0.03 | ﹍ | ﹍ |
Cuando la carbono-desoxidación del vacío es requerida por el requisito suplementario S4, el contenido del silicio será el o.12%
B la suma de cobre, de níquel, de cromo, de vanadio y de molibdeno no excederá de 1,00% en análisis del calor
C la suma de cromo y de molibdeno no excederá de 0,32% en análisis del calor.
D por el acuerdo, el límite para el columbio se puede aumentar hasta 0,05% en análisis del calor y 0,06% en análisis de producto.
Propiedades mecánicas de ASTM A350
| Califique/clase | Resistencia a la tensión | Minuto de la fuerza de producción | Alargamiento, minuto | Dureza, máxima | ||
| ksi | MPa | ksi | MPa | % | HBW | |
| LFI CL1 | 60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF5 CL1 | 60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF2 CL1 | 70-95 | 485-655 | 36 | 250 | 22 | 197 |
| CL2 LF2 | 70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF3 CL1 | 70-95 | 485-655 | 37,5 | 260 | 22 | 197 |
| CL2 LF3 | 70-95 | 485-655 | 37,5 | 260 | 22 | 197 |
| CL2 LF5 | 70-95 | 485-655 | 37,5 | 260 | 22 | 197 |
| LF6 CL1 | 66-91 | 455-630 | 52 | 360 | 22 | 197 |
| CL2 LF6 | 75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF6 CL3 | 75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF9 | 63-88 | 435-605 | 46 | 315 | 25 | 197 |
| CL2 LF787 | 65-85 | 450-585 | 55 | 380 | 20 | 197 |
| LF787 CL3 | 75-95 | 515-655 | 65 | 450 | 20 | 197 |
La serie B de ASME B16.47 ensancha las dimensiones por la clase (los milímetros)
Las dimensiones de los rebordes de la serie B de ASME B16.47 clasifican 75 (los milímetros)
|
NPS Pulgada |
Fuera del diámetro. | Diámetro del anillo de perno | Diámetro del RF | Diámetro del eje | Diámetro del top del eje | Min Thickness | Y | Agujeros de perno | r | |||
| D | K | G | X | TBL | TWN | Números |
D Pulgada |
L Pulgada |
||||
| 26 | 760 | 723,9 | 705 | 676 | 661,9 | 31,9 | 31,9 | 57 | 36 | 3/4 | 5/8 | 8 |
| 28 | 815 | 774,7 | 756 | 727 | 712,7 | 31,9 | 31,9 | 60 | 40 | 3/4 | 5/8 | 8 |
| 30 | 865 | 825,5 | 806 | 778 | 763,5 | 31,9 | 31,9 | 64 | 44 | 3/4 | 5/8 | 8 |
| 32 | 915 | 876,3 | 857 | 829 | 814,3 | 35,0 | 33,5 | 68 | 48 | 3/4 | 5/8 | 8 |
| 34 | 965 | 927,1 | 908 | 879 | 865,1 | 36,6 | 33,5 | 72 | 52 | 3/4 | 5/8 | 8 |
| 36 | 1035 | 992,2 | 965 | 935 | 915,9 | 40,9 | 35,0 | 84 | 40 | 7/8 | 3/4 | 10 |
| 38 | 1085 | 1043,0 | 1016 | 986 | 966,7 | 43,0 | 36,6 | 87 | 40 | 7/8 | 3/4 | 10 |
| 40 | 1135 | 1093,8 | 1067 | 1037 | 1017,5 | 43,0 | 36,6 | 91 | 44 | 7/8 | 3/4 | 10 |
| 42 | 1185 | 1144,6 | 1118 | 1087 | 1068,3 | 46,3 | 38,2 | 94 | 48 | 7/8 | 3/4 | 10 |
| 44 | 1250 | 1203,3 | 1175 | 1140 | 1119,1 | 47,7 | 41,4 | 103 | 36 | 1 | 7/8 | 10 |
| 46 | 1300 | 1254,1 | 1226 | 1191 | 1169,9 | 49,3 | 43,0 | 106 | 40 | 1 | 7/8 | 10 |
| 48 | 1355 | 1304,9 | 1276 | 1241 | 1220,7 | 52,5 | 44,6 | 110 | 44 | 1 | 7/8 | 10 |
| 50 | 1405 | 1355,7 | 1327 | 1294 | 1271,5 | 54,1 | 46,2 | 114 | 44 | 1 | 7/8 | 10 |
| 52 | 1455 | 1409,7 | 1378 | 1345 | 1322,3 | 55,7 | 46,2 | 119 | 48 | 1 | 7/8 | 10 |
| 54 | 1510 | 1460,5 | 1429 | 1397 | 1373,1 | 58,9 | 47,8 | 124 | 48 | 1 | 7/8 | 10 |
| 56 | 1575 | 1520,8 | 1486 | 1451 | 1423,9 | 60,4 | 49,3 | 133 | 40 | 1-1/8 | 1 | 11 |
| 58 | 1625 | 1571,6 | 1537 | 1502 | 1474,7 | 62,0 | 50,9 | 137 | 44 | 1-1/8 | 1 | 11 |
| 60 | 1675 | 1622,4 | 1588 | 1553 | 1525,5 | 65,2 | 54,1 | 143 | 44 | 1-1/8 | 1 | 11 |
Las dimensiones de los rebordes de la serie B de ASME B16.47 clasifican 150 (los milímetros)
|
NPS Pulgada |
Fuera del diámetro. | Diámetro del anillo de perno | Diámetro del RF | Diámetro del eje | Diámetro del top del eje | Min Thickness | Y | Agujeros de perno | r | |||
| D | K | G | X | TBL | TWN | Números |
D Pulgada |
L Pulgada |
||||
| 26 | 785 | 744,5 | 711 | 684 | 661,9 | 43,0 | 39,8 | 87 | 36 | 7/8 | 3/4 | 10 |
| 28 | 835 | 795,3 | 762 | 735 | 712,7 | 46,2 | 43,0 | 94 | 40 | 7/8 | 3/4 | 10 |
| 30 | 885 | 846,1 | 813 | 787 | 763,5 | 49,3 | 43,0 | 98 | 44 | 7/8 | 3/4 | 10 |
| 32 | 940 | 900,1 | 864 | 840 | 814,3 | 52,5 | 44,6 | 106 | 48 | 7/8 | 3/4 | 10 |
| 34 | 1005 | 957,3 | 921 | 892 | 865,1 | 55,7 | 47,7 | 109 | 40 | 1 | 7/8 | 10 |
| 36 | 1055 | 1009,6 | 972 | 945 | 915,9 | 57,3 | 50,9 | 116 | 44 | 1 | 7/8 | 10 |
| 38 | 1125 | 1070,0 | 1022 | 997 | 968,2 | 62,0 | 52,5 | 122 | 40 | 1-1/8 | 1 | 10 |
| 40 | 1175 | 1120,8 | 1080 | 1049 | 1019,0 | 65,2 | 54,1 | 127 | 44 | 1-1/8 | 1 | 10 |
| 42 | 1225 | 1171,6 | 1130 | 1102 | 1069,8 | 66,8 | 57,3 | 132 | 48 | 1-1/8 | 1 | 11 |
| 44 | 1275 | 1222,4 | 1181 | 1153 | 1120,6 | 70,0 | 58,9 | 135 | 52 | 1-1/8 | 1 | 11 |
| 46 | 1340 | 1284,3 | 1235 | 1205 | 1171,4 | 73,1 | 60,4 | 143 | 40 | 1-1/4 | 1-1/8 | 11 |
| 48 | 1390 | 1335,1 | 1289 | 1257 | 1222,2 | 76,3 | 63,6 | 148 | 44 | 1-1/4 | 1-1/8 | 11 |
| 50 | 1445 | 1385,9 | 1340 | 1308 | 1273,0 | 79,5 | 66,8 | 152 | 48 | 1-1/4 | 1-1/8 | 11 |
| 52 | 1495 | 1436,7 | 1391 | 1360 | 1323,8 | 82,7 | 68,4 | 156 | 52 | 1-1/4 | 1-1/8 | 11 |
| 54 | 1550 | 1492,2 | 1441 | 1413 | 1374,6 | 85,8 | 70,0 | 160 | 56 | 1-1/4 | 1-1/8 | 11 |
| 56 | 1600 | 1543,0 | 1492 | 1465 | 1425,4 | 89,0 | 71,6 | 165 | 60 | 1-1/4 | 1-1/8 | 14 |
| 58 | 1675 | 1611,3 | 1543 | 1516 | 1476,2 | 91,9 | 73,1 | 173 | 48 | 1-3/8 | 1-1/4 | 14 |
| 60 | 1725 | 1662,1 | 1600 | 1570 | 1527,0 | 95,4 | 74,7 | 178 | 52 | 1-3/8 | 1-1/4 | 14 |
Las dimensiones de los rebordes de la serie B de ASME B16.47 clasifican 300 (los milímetros)
|
NPS Pulgada |
Fuera del diámetro. | Diámetro del anillo de perno | Diámetro del RF | Diámetro del eje | Diámetro del top del eje | Min Thickness | Y | Agujeros de perno | r | |||
| D | K | G | X | TBL | TWN | Números |
D Pulgada |
L Pulgada |
||||
| 26 | 865 | 803,3 | 737 | 702 | 665,2 | 87,4 | 87,7 | 143 | 32 | 1-3/8 | 1-1/4 | 14 |
| 28 | 920 | 857,2 | 787 | 756 | 716,0 | 87,4 | 87,4 | 148 | 36 | 1-3/8 | 1-1/4 | 14 |
| 30 | 990 | 920,8 | 845 | 813 | 768,4 | 92,1 | 92,1 | 156 | 36 | 1-1/2 | 1-3/8 | 14 |
| 32 | 1055 | 977,9 | 902 | 864 | 819,2 | 101,6 | 101,6 | 167 | 32 | 1-5/8 | 1-1/2 | 16 |
| 34 | 1110 | 1031,9 | 953 | 918 | 870,0 | 101,6 | 101,6 | 171 | 36 | 1-5/8 | 1-1/2 | 16 |
| 36 | 1170 | 1089,0 | 1010 | 965 | 920,8 | 101,6 | 101,6 | 179 | 32 | 1-3/4 | 1-5/8 | 16 |
| 38 | 1220 | 1139,8 | 1060 | 1016 | 971,6 | 109,6 | 109,6 | 191 | 36 | 1-3/4 | 1-5/8 | 16 |
| 40 | 1275 | 1190,6 | 1114 | 1067 | 1022,4 | 114,3 | 114,3 | 197 | 40 | 1-3/4 | 1-5/8 | 16 |
| 42 | 1335 | 1244,6 | 1168 | 1118 | 1074,7 | 117,5 | 117,5 | 203 | 36 | 1-7/8 | 1-3/4 | 16 |
| 44 | 1385 | 1295,4 | 1219 | 1173 | 1125,5 | 125,5 | 125,5 | 213 | 40 | 1-7/8 | 1-3/4 | 16 |
| 46 | 1460 | 1365,2 | 1270 | 1229 | 1176,3 | 128,6 | 127,0 | 221 | 36 | 2 | 1-7/8 | 16 |
| 48 | 1510 | 1416,0 | 1327 | 1278 | 1227,1 | 133,4 | 127,0 | 222 | 40 | 2 | 1-7/8 | 16 |
| 50 | 1560 | 1466,8 | 1378 | 1330 | 1277,9 | 138,2 | 136,6 | 233 | 44 | 2 | 1-7/8 | 16 |
| 52 | 1615 | 1517,6 | 1429 | 1383 | 1328,7 | 142,6 | 141,3 | 241 | 48 | 2 | 1-7/8 | 16 |
| 54 | 1675 | 1578,0 | 1480 | 1435 | 1379,5 | 147,7 | 135,0 | 238 | 48 | 2 | 1-7/8 | 16 |
| 56 | 1765 | 1651,0 | 1537 | 1494 | 1430,3 | 155,4 | 152,4 | 267 | 36 | 2-3/8 | 2-1/4 | 17 |
| 58 | 1825 | 1712,9 | 1594 | 1548 | 1481,1 | 160,4 | 152,4 | 273 | 40 | 2-3/8 | 2-1/4 | 17 |
| 60 | 1880 | 1763,7 | 1651 | 1599 | 1531,9 | 165,1 | 149,3 | 270 | 40 | 2-3/8 | 2-1/4 | 17 |
