Reborde de acero de carbono
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | Clase 900 TAN BL LJF TR RF de ASTM A105 ASME/del ANSI B16.5 |
| Documento | Manual del producto PDF |

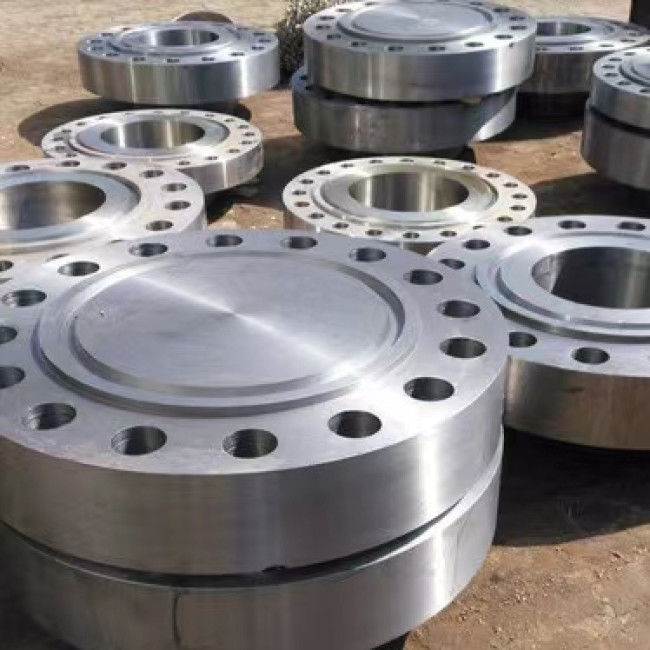

Clase forjada de acero 900 del reborde de carbono del ANSI B16.5 de ASTM A105
Los rebordes de ASTM A105 son rebordes forjados del acero de carbono para el servicio ambiente y más de alta temperatura en sistemas de la presión. Estos rebordes se pueden fabricar de acuerdo con una variedad de especificaciones estándar que cubren ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, SP 44, API 605 de MSS, y los rebordes del API 6A, del etc. hechos al material de ASTM A105 se limitan un peso máximo de 4540 kilogramos.
Información de producto
| Nombre de producto | Reborde del acero de carbono de ASTM A105 B16.5 |
| Gama de tallas | Dimensión: el 1/2” a 24" |
| Clase de la presión | Clase 900 |
| Estándares | ASTM A105 |
| Tipo común de la cara | Soldadura roscada ciega de soldadura del zócalo de Lap Joint del mocasín del cuello (WN) (TAN) (BL) (LJ) (TR) (interruptores) |
| Especificación | ANSI B16.5 |
| Capa | La pintura antioxidante, podría e inmersión caliente galvanizada, cinc plateado, transparente amarillo, pintura negra del aceite |
Composición química de ASTM A105 (%)
| Clase de acero |
C máximo |
Si | Manganeso |
P máximo |
S máximo |
Ni máximo |
Cr máximo |
MES máximo |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Propiedades mecánicas de ASTM A105
| Clase de acero | Resistencia a la tensión | Fuerza de producción | Alargamiento en los 2in | Reducción del área |
Solutioning Temperatura |
El amortiguamiento se refresca |
| minuto | minuto | minuto | minuto | minuto | abajo | |
| A105 | 485 | 250 | 22 | 30 |
Dimensiones del reborde del ANSI B16.5 (milímetro) - clase 900
| Tamaño nominal | Fuera del diámetro. | Grueso | Longitud a través del eje | Diámetro del eje | Diámetro aumentado de la cara. | Radio de la esquina del diámetro interior | Profundidad del zócalo | Diámetro interior contrario | Longitud del hilo | Agujeros de perno | |||||
| WN |
TAN Interruptor TR |
LJ | LJ | Interruptor | TR | Diámetro del anillo de perno. | No | Diámetro. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | el 1/2 |
Utilice las dimensiones de la clase 1500 en estos tamaños. Los rebordes de soldadura del zócalo se pueden proporcionar en NPS 1/2 a 2 1/2 usando dimensiones de la clase 1500 |
|||||||||||||
| │ | │ | ||||||||||||||
| 65 | 2-1/2 | ||||||||||||||
| 80 | 3 | 241 | 38,1 | 101,6 | 54 | 54 | 127 | 127,0 | 10 | - | 92 | 41,1 | 190,5 | 8 | 26 |
| 100 | 4 | 292 | 44,5 | 114,3 | 70 | 70 | 159 | 157,2 | 11 | - | 118 | 47,8 | 235,0 | 8 | 32 |
| 125 | 5 | 349 | 50,8 | 127,0 | 79 | 79 | 190 | 185,7 | 11 | - | 145 | 53,8 | 279,4 | 8 | 35 |
| 150 | 6 | 381 | 55,7 | 130,7 | 86 | 86 | 25 | 215,9 | 13 | - | 171 | 57,2 | 317,5 | 12 | 32 |
| 200 | 8 | 470 | 63,5 | 162,1 | 102 | 114 | 298 | 269,7 | 13 | - | 222 | 63,5 | 393,7 | 12 | 39 |
| 250 | 10 | 545 | 69,9 | 184,2 | 108 | 127 | 368 | 323,8 | 13 | - | 276 | 71,4 | 469,9 | 16 | 39 |
| 300 | 12 | 610 | 79,3 | 200,2 | 117 | 143 | 419 | 381,0 | 13 | - | 329 | 76,2 | 533,4 | 20 | 39 |
| 350 | 14 | 640 | 85,9 | 212,9 | 130 | 156 | 451 | 412,8 | 13 | - | 360 | 82,6 | 558,8 | 20 | 42 |
| 400 | 16 | 705 | 88,9 | 215,9 | 133 | 165 | 508 | 469,9 | 13 | - | 411 | 85,9 | 616,0 | 20 | 45 |
| 450 | 18 | 785 | 101,6 | 228,6 | 152 | 191 | 565 | 533,4 | 13 | - | 462 | 88,9 | 685,8 | 20 | 51 |
| 500 | 20 | 855 | 108,0 | 247,6 | 159 | 210 | 622 | 584,2 | 13 | - | 513 | 91,9 | 749,3 | 20 | 54 |
| 600 | 24 | 1040 | 139,7 | 292,1 | 203 | 267 | 749 | 692,2 | 13 | - | 614 | 101,6 | 901,7 | 20 | 67 |
| Tamaño nominal | Dimensiones de Ring Joint Flanges | Peso (kilogramos) | |||||||||||
| Número del surco | Diámetro de la porción aumentada | Diámetro de la echada. | Profundidad | Anchura | Radio en la parte inferior |
WN Sch 40 |
TAN | BL |
Interruptor Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | el 1/2 |
Utilice las dimensiones de la clase 600 en estos tamaños. Los rebordes de la soldadura del zócalo se pueden proporcionar en NPS 1/2 a 3 1/2 usando dimensiones de la clase 600 |
|||||||||||
| 15 | el 1/2 | ||||||||||||
| │ | │ | ||||||||||||
| 65 | 2-1/2 | R31 | 156 | 123,82 | 7,92 | 11,91 | 0,8 | 13,5 | 11,7 | 13,2 | - | 11,3 | 11,6 |
| 80 | 3 | R37 | 181 | 149,22 | 7,92 | 11,91 | 0,8 | 21,9 | 19,7 | 22,1 | - | 23,1 | 19,8 |
| 100 | 4 | R41 | 216 | 180,98 | 7,92 | 11,91 | 0,8 | 35,5 | 32,2 | 36,6 | - | 36,7 | 32,4 |
| 125 | 5 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 46,6 | 41,9 | 47,7 | - | 47,6 | 42,1 |
| 150 | 6 | R49 | 308 | 269,88 | 7,92 | 11,91 | 0,8 | 79 | 71 | 83 | - | 86,2 | 71,6 |
| 200 | 8 | R53 | 362 | 323,85 | 7,92 | 11,91 | 0,8 | 118 | 102 | 122 | - | 124,7 | 102 |
| 250 | 10 | R57 | 420 | 381,00 | 7,92 | 11,91 | 0,8 | 159 | 136 | 174 | - | 167,8 | 136 |
| 300 | 12 | R62 | 467 | 419,10 | 11,13 | 16,66 | 1,5 | 179 | 152 | 206 | - | 188,2 | 153 |
| 350 | 14 | R66 | 524 | 469,90 | 11,13 | 16,66 | 1,5 | 219 | 184 | 259 | - | 210,9 | 186 |
| 400 | 16 | R70 | 594 | 533,40 | 12,70 | 19,84 | 1,5 | 296 | 256 | 366 | - | 294,8 | 258 |
| 450 | 18 | R74 | 648 | 584,20 | 12,70 | 19,84 | 1,5 | 369 | 315 | 461 | - | 367,4 | 317 |
| 500 | 20 | R78 | 772 | 692,15 | 15,88 | 26,97 | 2,3 | 686 | 605 | 875 | - | 703,1 | 608 |
