Reborde de acero de carbono
>
|
| Lugar de origen | China |
| Nombre de la marca | Kasugai |
| Número de modelo | 20" WN-SG A105N CL.300 SCH.40 B16.5 |
| Documento | Manual del producto PDF |

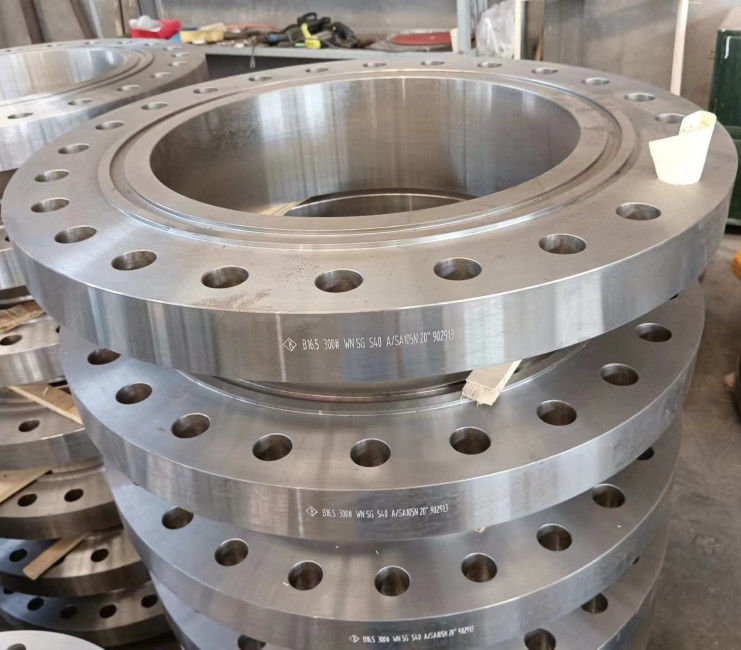

20" reborde del surco del cuello de la soldadura del acero de carbono de WN-SG A105N CL.300 SCH.40 B16.5 pequeño
Información de producto
| Nombre de producto | 20" reborde del surco del cuello de la soldadura del acero de carbono de WN-SG A105N CL.300 SCH.40 B16.5 pequeño |
| Gama de tallas | 20" |
| Clase de la presión | Clase 300 |
| Estándares | ASTM A105N |
| Tipo de la cara | Surco del cuello de la soldadura de WN-SG pequeño |
| Especificación | ANSI B16.5 |
| Capa | La pintura antioxidante, podría e inmersión caliente galvanizada, cinc plateado, transparente amarillo, pintura negra del aceite |
Tipo de la cara: Surco
Las conexiones hechas con los rebordes ayudan en crear un canal eficiente para transportar los líquidos y los gases en la industria. El reborde del surco es los rebordes autoalineadores que no hacen ningún contacto con el líquido o el gas en el tubo o el tubo respectivo. Pueden ser atados al tubo sin requerir un proceso de soldadura.
Tipo del reborde: Cuello de la soldadura (WN)
Un reborde del cuello de la soldadura, también llamó un reborde afilado del eje o el reborde del alto-eje, es una clase de reborde que puede volver a poner la tensión a los tubos, asegurando una disminución de la concentración de la alto-tensión en la parte inferior del reborde. Hay dos rebordes de soldadura del cuello diseña – el primer tipo se utiliza con los tubos mientras que el segundo, un tipo más largo no se puede utilizar con los tubos sino con una instalación de procesamiento. El reborde del cuello de la soldadura comprende de una colocación redonda que extienda más allá del borde de la circunferencia. Estos rebordes, manufacturados típicamente de la forja, se sueldan con autógena realmente a los tubos.
ASTM A105/A105N
Los rebordes de ASTM A105 son rebordes de acero forjados de carbono para ambiente-y un servicio más de alta temperatura en sistemas de la presión. Estos rebordes se pueden fabricar de acuerdo con una variedad de especificaciones estándar que cubren ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, SP 44, API 605 de MSS, y los rebordes del API 6A, del etc. hechos al material de ASTM A105 se limitan un peso máximo de 4540 kilogramos.
Los rebordes de acero de ASTM A105 y de A105N no son lo mismo, ellos tienen mismas materias primas, los mismos grados de acero, sino diverso requisito del tratamiento térmico. N significa el tratamiento térmico de la normalización, y ricos del reborde A105 ningún requisito del tratamiento térmico. En resumen, el reborde de ASTM A105 y el reborde de ASTM A105N tienen una misma composición química, pero los A105N tienen una mejor propiedad mecánica y usados generalmente en la situación crítica.
Composición química de ASTM A105 (%)
| Clase de acero |
C máximo |
Si | Manganeso |
P máximo |
S máximo |
Ni máximo |
Cr máximo |
MES máximo |
V máximo |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Propiedades mecánicas de ASTM A105
| Clase de acero |
Resistencia a la tensión minuto (MPa) |
Fuerza de producción minuto (MPa) |
Alargamiento minuto (%) |
Reducción del minuto del área (%) |
Dureza (HBW) |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
Dimensiones del reborde del ANSI B16.5 - clase 300
| Tamaño nominal | Fuera del diámetro. | Grueso | Longitud a través del eje | Diámetro del eje | Diámetro aumentado de la cara. | Radio de la esquina del diámetro interior | Profundidad del zócalo | Diámetro interior contrario | Longitud del hilo | Agujeros de perno | |||||
| WN |
TAN Interruptor TR |
LJ | LJ | Interruptor | TR | Diámetro del anillo de perno. | No | Diámetro. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | el 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19,1 | 65,0 | 27 | 63,4 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20,6 | 6,3 | 30 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 22,4 | 69,8 | 33 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25,4 | 76,2 | 38 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 28,5 | 79,2 | 43 | 117 | 127,0 | 10 | 21 | 92,0 | 31,8 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30,3 | 81,0 | 44 | 133 | 139,7 | 10 | 105,0 | 36,6 | 184,2 | 8 | 22 | ||
| 100 | 4 | 254 | 31,8 | 85,9 | 48 | 146 | 157,2 | 11 | 118,0 | 36,6 | 200,2 | 8 | 22 | ||
| 125 | 5 | 279 | 35,1 | 98,6 | 51 | 178 | 185,7 | 11 | 145,0 | 42,9 | 235,0 | 8 | 22 | ||
| 150 | 6 | 318 | 36,6 | 98,6 | 52 | 206 | 215,9 | 13 | 171,0 | 46,0 | 269,7 | 12 | 22 | ||
| 200 | 8 | 381 | 41,2 | 111,3 | 62 | 260 | 269,7 | 13 | 222,0 | 50,8 | 330,2 | 12 | 26 | ||
| 250 | 10 | 444 | 47,8 | 117,3 | 67 | 95 | 321 | 323,8 | 13 | 276,0 | 55,6 | 387,4 | 16 | 29 | |
| 300 | 12 | 520 | 50,8 | 130,0 | 73 | 102 | 375 | 381,0 | 13 | 329,0 | 60,5 | 450,8 | 16 | 32 | |
| 350 | 14 | 585 | 53,9 | 142,7 | 76 | 111 | 425 | 412,8 | 13 | 360,0 | 63,5 | 514,4 | 20 | 32 | |
| 400 | 16 | 650 | 57,2 | 146,0 | 83 | 121 | 483 | 469,9 | 13 | 411,0 | 68,3 | 571,5 | 20 | 35 | |
| 450 | 18 | 710 | 60,5 | 158,8 | 89 | 130 | 533 | 533,4 | 13 | 462,0 | 69,8 | 628,6 | 24 | 35 | |
| 500 | 20 | 775 | 63,5 | 162,1 | 95 | 140 | 587 | 584,2 | 13 | 513,0 | 73,2 | 685,8 | 24 | 35 | |
| 600 | 24 | 915 | 69,9 | 168,1 | 106 | 152 | 702 | 692,2 | 13 | 614,0 | 82,6 | 812,8 | 24 | 42 | |
| Tamaño nominal | Dimensiones de Ring Joint Flanges | Peso (kilogramos) | |||||||||||
| Número del surco | Diámetro de la porción aumentada | Diámetro de la echada. | Profundidad | Anchura | Radio en la parte inferior |
WN Sch 40 |
TAN | BL |
Interruptor Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | el 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,27 | 1,11 | 1,11 | 1,14 | 1,20 | 1,10 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,64 | 1,39 | 1,43 | 1,43 | 1,49 | 1,35 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,07 | 1,70 | 1,83 | 1,75 | 1,81 | 1,69 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 2,94 | 2,51 | 2,69 | 2,58 | 2,66 | 2,54 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 3,45 | 2,91 | 3,22 | 2,97 | 3,02 | 2,92 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 5,10 | 4,22 | 4,86 | 4,41 | 4,37 | 4,24 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 6,25 | 5,88 | 6,83 | 6,15 | 6,04 | 5,94 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 8,78 | 7,44 | 8,85 | 7,64 | 7,90 | |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 11,4 | 9,73 | 11,8 | 9,98 | 9,71 | |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 15,4 | 12,5 | 15,8 | 12,7 | 12,4 | |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 19,8 | 16,2 | 21,3 | 16,5 | 16,2 | |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 30,5 | 24,8 | 34,6 | 25,2 | 24,8 | |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 44,1 | 35,5 | 54 | 40,2 | 35,9 | |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 64 | 51 | 79 | 58 | 51,5 | |
| 350 | 14 | R61 | 458 | 419,90 | 7,92 | 11,91 | 0,8 | 88 | 70 | 106 | 86,2 | 70,1 | |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 113 | 90 | 139 | 113,4 | 90,4 | |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 138 | 109 | 175 | 133,8 | 109,0 | |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 169 | 135 | 221 | 167,8 | 136,0 | |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 249 | 204 | 341 | 249,5 | 204,0 | |
Dimensiones de la lengua de ASME B16.5 y del reborde del surco (milímetros)
| DN | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | f1 | F2 |
| ½” | 35,1 | 36,6 | 35,1 | 36,6 | 25,4 | 23,9 | 46,0 | 44,5 | 6,4 | 4,8 |
| ¾” | 42,9 | 44,5 | 42,9 | 44,5 | 33,3 | 31,8 | 53,8 | 52,3 | 6,4 | 4,8 |
| 1" | 50,8 | 52,3 | 47,7 | 49,3 | 38,1 | 36,6 | 62,0 | 57,2 | 6,4 | 4,8 |
| 1 ¼” | 63,5 | 65,0 | 57,2 | 58,7 | 47,8 | 46,0 | 74,7 | 66,6 | 6,4 | 4,8 |
| 1 ½” | 73,2 | 74,7 | 63,5 | 65,0 | 53,8 | 52,3 | 84,1 | 73,2 | 6,4 | 4,8 |
| 2" | 92,0 | 93,7 | 82,6 | 84,1 | 73,0 | 71,4 | 103,1 | 92,0 | 6,4 | 4,8 |
| ½ 2” | 104,6 | 106,4 | 95,2 | 96,8 | 85,8 | 84,1 | 115,8 | 104,6 | 6,4 | 4,8 |
| 3" | 127,0 | 128,5 | 117,5 | 119,1 | 108,0 | 106,4 | 138,2 | 127,0 | 6,4 | 4,8 |
| 4" | 157,2 | 158,8 | 144,5 | 146,1 | 131,8 | 130,0 | 168,1 | 157,2 | 6,4 | 4,8 |
| 5" | 185,7 | 187,5 | 173,0 | 174,8 | 160,3 | 148,8 | 196,9 | 185,7 | 6,4 | 4,8 |
| 6" | 215,9 | 217,5 | 203,2 | 204,7 | 190,5 | 189,0 | 227,0 | 215,9 | 6,4 | 4,8 |
| 8" | 269,8 | 271,5 | 254,0 | 255,5 | 238,3 | 236,5 | 281,0 | 269,8 | 6,4 | 4,8 |
| 10" | 323,5 | 325,4 | 304,8 | 306,3 | 285,8 | 284,2 | 335,0 | 323,5 | 6,4 | 4,8 |
| 12" | 381,0 | 328,5 | 362,0 | 363,5 | 342,9 | 341,4 | 392,2 | 381,0 | 6,4 | 4,8 |
| 14" | 412,8 | 414,3 | 393,7 | 395,2 | 374,7 | 373,1 | 423,9 | 412,8 | 6,4 | 4,8 |
| 16" | 469,9 | 471,5 | 447,6 | 449,3 | 425,5 | 423,9 | 481,0 | 469,9 | 6,4 | 4,8 |
| 18" | 533,4 | 535,0 | 511,0 | 512,8 | 489,0 | 487,4 | 544,6 | 533,4 | 6,4 | 4,8 |
| 20" | 584,2 | 585,8 | 448,8 | 560,3 | 533,4 | 531,9 | 595,4 | 584,2 | 6,4 | 4,8 |
| 24" | 692,2 | 693,7 | 666,8 | 668,3 | 641,4 | 639,8 | 703,3 | 692,2 | 6,4 | 4,8 |
